Az ARCHICAD egy hatékony építészeti tervezőszoftver, amely számos eszközt kínál a komplex épületszerkezetek, különösen a tetők és héjszerkezetek precíz modellezésére és kezelésére. A szoftver lehetővé teszi a felhasználók számára, hogy részletes és pontos 3D modelleket hozzanak létre, amelyek alapul szolgálhatnak a további tervezési és kivitelezési folyamatokhoz.

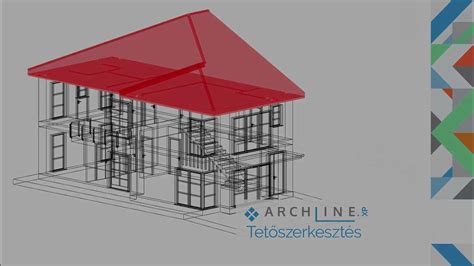

Tetőelemek létrehozása és szerkesztése
Az ARCHICADban két fő módszer létezik tetőelemek létrehozására: az Egyszerű vagy az Összetett szerkesztési módszer. Az Összetett tető egyetlen elemként kezelhető, még akkor is, ha több síkból áll. Ha valamelyik síkot szerkeszti, a többi sík automatikusan az új geometriához igazodik. Minden sík külön szerkeszthető, szükség szerint módosítható a lejtése vagy a felülete. Az összetett tető felosztható több egyszerű tetőre.
A tető szintje az alapvonal vagy alap poligon szintjétől kerül mérésre, amely egy vízszintes, nem nyomtatott vonal, melyet a tető létrehozásakor rajzol meg. A 3D ablakban az alapvonalak meghatározott színnel jelennek meg, a könnyebb szerkesztés érdekében.
Ha úgy szeretné megjeleníteni az Egyszerű tetőket, mint az ARCHICAD 14-ben és a korábbi verziókban - azaz szimbolikus módban, csak a felső felületükkel - ezt bekapcsolhatja tervbeállításként: ugorjon a Beállítások > Terv beállításai > Örökölt beállítások menüpontra, és válassza a „Szimbolikus” lehetőséget preferált megjelenítési módként.
Elemek összekapcsolása és vágása
Az ARCHICAD Csatlakoztatás > Elemek egyesítése parancsa lehetővé teszi a prioritás szerinti metszést tetszőleges számú tető, héjszerkezet, alakzat és egyéb elem között. Megjegyzés: Ehelyett használhat tetőt vagy héjszerkezetet egyéb elemek levágásához (az egyszerű összefűzés helyett): ezzel a módszerrel is csatlakoztathatja a tetőket/héjszerkezeteket prioritás szerint, valamint elvégezheti a célelem fizikai levágását.

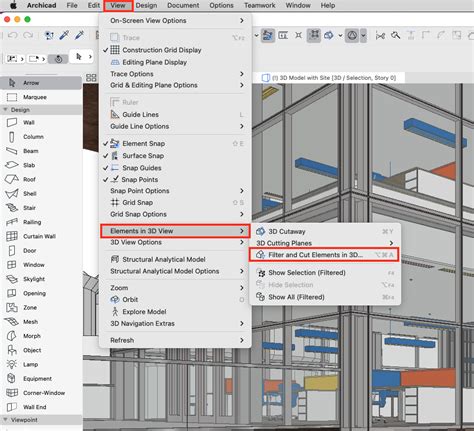

A Tervezés > Csatlakoztatás > Elemek egyesítése parancs használata előtt mindkét elem kiválasztható. A Vágás tetővel/héjszerkezettel parancs lehetővé teszi, hogy a tetőket vagy héjszerkezeteket egymással vagy egyéb modellelemekkel vágja, bármely ARCHICAD modell ablakban. Az eredmény egy összetettebb szerkezet, amelynek elemei pontosan egymáshoz illesztve vannak vágva, de továbbra is különálló elemek maradnak. A vágóelem mindig tető vagy héjszerkezet.
Az egymásra vágott elemek viszonya asszociatív: bármely elem változtatása azonnal hatással van minden kapcsolódó elemre is. Megjegyzés: ezzel szemben a Vágás egyszerű tetővel funkció az ARCHICAD-ben (a korábbi ARCHICAD verziókban Vágd le a tetővel parancs), nem asszociatív. Miután létrehozta a vágási kapcsolatot, az érintett elemek összekapcsolódnak.
Fejlesztések és új funkciók
Az ARCHICAD folyamatos fejlesztés alatt áll, és az új verziók számos újítást és javítást tartalmaznak, amelyek megkönnyítik a tervezők munkáját.
- Tető és héjszerkezet beállításai: A felületi felülírások csatolása és szerkesztése most már megbízhatóan és következetesen működik, ahogy más elemtípusok esetében.
- Javított Falnézet kezelés: Javítottunk egy problémát a Falnézeteknél - az „átnevezés” hibásan működött az északi homlokzat eltávolításakor.
- PDF export javítások: Javítottuk azt a problémát, hogy a macOS-en exportált PDF-ekben sötétebbnek tűntek a képek.
- Ajtó/ablaknyílások kontúrjai: Javítottunk egy problémát, amely miatt az ajtó/ablaknyílások kontúrjai eltűntek, ha két ajtót/ablakot ugyanarra a helyre helyeztek el két különböző Tervopcióval.
- Csapatmunka fejlesztések: A Csapatmunkában javult a kapcsolt modulok szétbontásának kezelése, amikor a felhasználónak nincs jogosultsága jelkulcsok, tulajdonságok és osztályozások létrehozására.
- Átépítés funkció: Az Átépítés „Összemetszés letiltása” funkciójának használata esetén az „új” elemek metszeti és nézeti kitöltései most már a „meglévő” elemek fölött jelennek meg, amelyek a „bontandó” elemek fölött jelennek meg a Metszet/Homlokzat nézetekben.
ARCHICAD tutorial - Hogyan találjuk meg a helyiségeket?
Képzés és továbbfejlesztés
A tárgy célja a hallgatók már meglévő építészeti szoftverismeretének bővítése oly módon, hogy egy komplex épületmodell létrehozása és változásainak kezelése készség szintjén működjön. Ezen felül megismerhetik az épületinformációs modellből (BIM - Building Information Model) származó adatok továbbvitelének lehetőségeit, amely a komplex tervezői gyakorlatban egyre fontosabb. A tárgy az ArchiCAD terminológiáján keresztül mutatja be mindezeket, ezért ajánlott előkövetelmény az Építész-informatika 3. tárgy teljesítése. A hallgatók közül az ajánlott előkövetelményt már elvégzők előnyt élveznek a felvételnél túljelentkezés esetén.
Az ARCHICAD számos attribútumot kínál a modellezéshez, mint például vonalak, kitöltések, anyagok, stb., amelyek lehetővé teszik a részletes és pontos vizualizációt.
