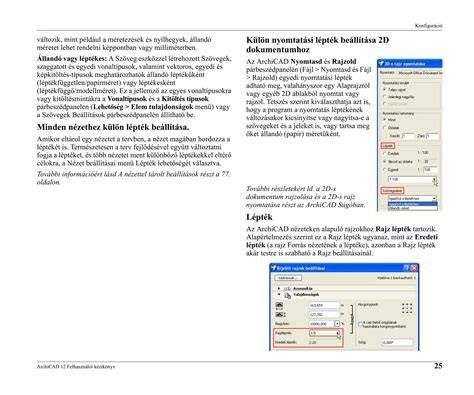

A rajzi dokumentáció minőségének javítása érdekében az Archicad számos lehetőséget kínál a kitöltések megjelenésének testreszabására. Ez a panel a Kitöltés Alaprajzi megjelenését szabályozza.
Alapvető Kitöltési Beállítások
Az Archicadban a kitöltések alaprajzi megjelenésének beállításai központosítottak, és az általános eszköztáron keresztül érhetők el. Fontos megjegyezni, hogy az itt elérhető kitöltések mind egyszerű kitöltéstípusok; réteges szerkezetek nem elérhetők, és mindegyik vázlatkitöltésként van definiálva.
A kitöltés mintázatának kiválasztásához kattintson a Kitöltésminta legördülő menü bal oldalán található gombra, majd válasszon ki egy kitöltéskategóriát a kívánt kitöltéshez.
Az előtér és a háttér tollszínének kiválasztása szintén itt lehetséges, így tovább finomhangolható a vizuális megjelenés.
Kitöltési Módok és Torzítások
Az Archicad különböző módokat kínál a kitöltések elhelyezésére és torzítására, biztosítva a rugalmasságot a tervezés során:
- Vezérvonal alapján: A minta mindig követi a kitöltés pozícióját és elforgatását. Ez a beállítás ideális, ha a kitöltésnek szigorúan követnie kell egy meghatározott irányt vagy objektumot.
- Egyedi torzítás: Hasonló a Vezérvonal alapján működéséhez, de további finomhangolási lehetőségeket kínál az elhelyezéshez.
- Radiális torzítás: A vektor radiális torzításának grafikus beállítása. Ezzel a módszerrel a kitöltés középponttól sugárirányban terjedhet szét, ami különleges vizuális effekteket tesz lehetővé.
- Kitöltés kezdőpontjához képest: Ha ezt az opciót választja, majd rajzol egy kitöltéspoligont, megjelenik a kitöltésbeállító ikon. Ezt használhatja a kívánt kitöltés irány vektorának megadásához.
- Sugaras torzított kitöltés szerkesztési mód: A negyedik beállítás lehetővé teszi a kitöltés torzításának grafikussá tételét, ami még nagyobb szabadságot ad a megjelenés alakításában.
Területszöveg és ID Azonosítók
A kitöltésekkel kapcsolatos további hasznos funkciók közé tartozik a területszöveg megjelenítése és az elemek azonosítása.
A "Terület megjelenítése" jelölőnégyzet segítségével megjeleníthető a kitöltéshez tartozó terület szövege. Fontos megjegyzés: A területszöveg és bármely hozzárendelt mutatóvonal formátuma a "Méretszöveg beállításai" párbeszédablakban állítható be, így teljes mértékben testre szabható.
Az "ID" mező az elemek lista nézetben történő azonosítását és csoportosítását szolgálja. Ha az azonosítóban bárhol szerepel egy szám is, az Archicad hozzáad egyet ehhez a számhoz minden újonnan megrajzolt elemnél, feltéve, hogy az "Új elem ID rendelése minden új elemhez" kijelölő négyzet be van kapcsolva a "Lehetőség > Munkakörnyezet > További lehetőségek" párbeszédablakban. Elemek betoldása esetén problémák merülhetnek fel az azonosítók körül, mivel az Archicad nem ellenőrzi az esetleges ID egybeeséseket. Minden szerkezeti elemnek globális ID-je van, amelyet a program automatikusan hoz létre és tárol a terv szerkesztése során.
ARCHICAD tutorial - Beépítettség tulajdonságkezelővel
Ezek a funkciók mind hozzájárulnak ahhoz, hogy a rajzi dokumentáció pontos és informatív legyen, megkönnyítve az információk megértését és kezelését.
