Húzott Karú Lépcsők Archicadben: Tudnivalók és Tervezési Tippek

A húzott karú lépcsők tervezése szakmunka, amelyhez alaposan ismerni kell a vonatkozó jogszabályokat és a kényelmes, biztonságos lépcsők kialakításának elveit. Ezek a lépcsők elsősorban helytakarékossági okokból épülnek, jellemzően lakásokban, családi házakban és nyaralókban. A hagyományos, kétkarú, pihenővel ellátott lépcsőkkel szemben a húzott karú lépcsők fordulójukban is emelkednek, így kisebb helyet foglalnak el.

A húzott karú lépcsők nemcsak egyenes fokokból állnak, hanem számos ékalakú, változó szélességű lépcsőfokot is tartalmaznak. A fokok "húzása" már jóval a forduló előtt elkezdődik. A fokok kiosztását és méretezését a rendelkezésre álló hely ismeretében a számítógépes tervezőprogram automatikusan elvégzi, jelentősen megkönnyítve a lépcső szerkesztését. Enélkül a kivitelező hajlamos lehet egyszerűsíteni, ami kényelmetlen és balesetveszélyes lépcsőt eredményezhet.

A Lépcső Tervezésének Alapelvei és Szabályozása

A lépcsők kialakítását az OTÉK - 253/1997. (XII. 20.) Korm. rendelet számos pontja szabályozza, beleértve a szintkülönbség-áthidalók általános előírásait (63. §), a lépcső, rámpa, lejtő, pihenő (64., 65., 66. §), a lépcsőpihenők, lejtőpihenők (67. §), valamint a korlát, mellvédfal (68. §) előírásait.

A jogszabály szövegére itt lehet rákeresni: http://net.jogtar.hu/jr/gen/hjegy_doc.cgi?docid=99700253.KOR

A lakáson vagy üdülőegységen belüli, illetve az időszakos használatú építményszintre vezető lépcsőknél a jogszabály engedményeket tesz:

• A lépcsőfok magassága itt lehet a legtöbb (de legfeljebb 20 cm).
• A lépcső feletti szabad belmagasság indokolt esetben 2,00 m lehet az egyébként előírt 2,20 m helyett.

Bizonytalanságot jelenthet, hogy a jogszabály nem tér ki arra, mi számít indokolt esetnek.

Lépcsőfok Méretének Kiszámítása

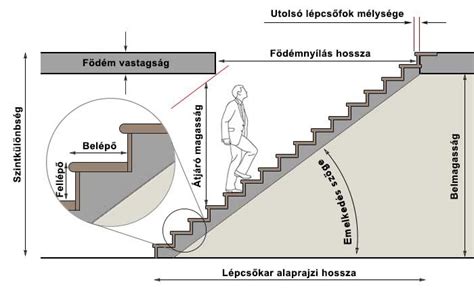

A lépcsőfok méretét az OTÉK 65. §-a szabályozza, a 2m + sz = 60-64 képlet alapján számoljuk ki, ahol 'm' a fokmagasság és 'sz' a belépőszélesség (mindkettő cm-ben), a lépcső járóvonalán mérve. Célszerű a 63 cm-hez közelíteni.

Családi házban, lakásban a lépcsőfokok magasságát általában 15-20 cm között választják. Egy 3,00 méter körüli szintmagasság (2,70 m belmagasság + födém) esetén a fokok száma és magassága befolyásolja a fokszélességet:

A szintkülönbséget áthidaló fokok számának megválasztása függ az igényektől: minél kisebb legyen a lépcső alapterülete, vagy legyen kényelmesebb. Általában 16, 17 vagy 18 fokot választanak, mivel ennél több (19, 20 fok) helypazarlásnak tekinthető. A másik véglet, a 20 cm magas fokmagasság 20-24 cm-es fokszélességgel jár, amit érdemes elkerülni. Legalább 17 fellépés javasolt 3,00 m-es szintkülönbséghez.

Általános esetben (nem lakásban) az OTÉK szerint a lépcsőfok magassága nem lehet több mint 17 cm. Ha ez megfelel egy középületben, akkor lakásban is meg fog felelni a 17 fellépéshez tartozó 17,6 cm-es fokmagasság.

Minimális Karszélesség és Járóvonal Helyzete

Egy lakáson belüli lépcső esetén a szabad karszélesség minimum 80 cm kell, hogy legyen, feltéve, hogy ez a szélesség megfelel a kiürítési számításoknak. Ehhez hozzá kell adni a korlát (fogódzó) helyigényét is, ami faltól való távolsággal együtt legalább +9 cm. Így a kétoldali vakolattal együtt a lépcső épített karszélessége minimum 92 cm lesz. Lehetőség szerint célszerű ennél szélesebb, 1 m-es lépcsőkart választani.

Húzott lépcsőnél a fokok szélessége folyamatosan változik a lépcsőkaron belül. Bár az OTÉK jelenleg nem szabályozza a járóvonal helyét, korábbi előírások szerint a lépcső járóvonala a lépcsőkar szabad szélességének határoló vonalához 0,30 m-nél közelebb nem lehetett. Ez azt jelenti, hogy a járóvonalat legalább 1,5 (vakolat) + 9 (fogódzó) + 30 = 40,5 cm-re kell kijelölni a faltól. Értelemszerűen, minél közelebb van a járóvonal a lépcső tengelyéhez, annál kényelmesebb a lépcső, de annál nagyobb a helyigénye is.

Archicad Lépcső Készítés Beállításai

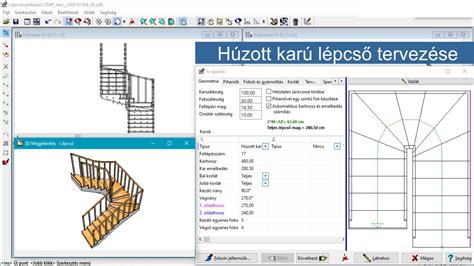

Az ARCHICAD szoftver számos lehetőséget kínál a húzott karú lépcsők precíz és hatékony tervezéséhez. A lépcső típusát (pl. Pihenő vagy Húzás) a "Lépcső beállítások" menüben adhatja meg, ahol további beállításokat is végezhet.

Bal és jobb pofagerenda beállításai:

• Bekapcsolható a "Bal és jobb pofagerenda egyforma" lehetőség, ha a két pofagerendánál azonos beállításokat kíván alkalmazni.
• A Csatlakozás és Vég beállítások az „egyforma” beállításoknál találhatók.
• Ha egyforma pofagerendákat kíván használni, de eltérő csatlakozásokkal, ezt külön beállíthatja.

GDL összetevők és profilok:

• Válasszon egy GDL összetevőt az előugró ablakban a pofagerendához.
• A nyitott pofagerenda gerendaként elérhető.
• A profilos pofagerenda tükrözhető, például elhelyezhet tükrözött Z alakú profilos pofagerendákat a lépcső mindkét oldalára.
• Fontos: Ha a Profil origót használja horgonypontként, ügyeljen a megfelelő csatlakozások érdekében, hogy a Profil origó a profil tetejéhez legyen hozzáadva.

Pofagerenda és geometriai követés:

• Ha egy húzott karú lépcső mindkét oldalán található pofagerenda, a belső pofagerenda nem követheti automatikusan a meredeken emelkedő lépcső geometriáját.

Szintek és magasság beállítások:

• Ha módosítja a tervben a szintek helyét és magasságát, a kapcsolt lépcsők magassága automatikusan követi a módosítást, amennyiben a változtatás még lehetővé teszi, hogy a lépcső megfeleljen a szabályoknak és szabványoknak.
• Eltolás: Tetszés szerint eltolhatja a lépcső tetejét a felső szintkapcsolattól (ekkor a lépcső magassága is változik).
• Rugalmas opció: Ez az opció a lépcső rajzolásának megkezdése előtt érhető el. Használja például akkor, ha rögzített magasságú homloklapokat használ a lépcső készítésekor. Az értéket a felső és alsó eltolások befolyásolják.
• Válasszon a következő Honszint beállítások közül. A lépcső alja (ahol a lépcső referenciavonala található) fizikailag kapcsolódik a fal honszintjéhez.
• Alsó magasság (a referenciaszintig): Kiszámítja a lépcső alapvonalának pillanatnyi magasságát a hivatkozási szinttől.

Homlok- és lépcsőlapok geometriai adatai:

• Ezekben a mezőkben adhatók meg a homlok- és lépcsőlapok főbb geometriai adatai.
• Válasszon egy értéket a legördülő listából.
• Adja meg, hogy a homloklap Egyenes vagy Ferde legyen.

Járóvonal beállítások:

• A lépcső járóvonalának helyzetét a program automatikusan kiszámolja, és általában középre esik - az eltolása a lépcső szélességének a fele. Ez a számított járóvonal.
• A legördülő menüben adja meg a kiszámolt járóvonal eltolását a lépcsőlap jobb vagy bal szélétől, a lépcsőfordulón. Ez az eltolás hatással lesz a lépcsőlap geometriájára.
• A járóvonal eltolási tartományát a járóvonal számítására vonatkozó szabályok és szabványok határozzák meg.
• Megjegyzés: Ha tartományt ad meg a Járóvonal eltolás lehetőségnél, a lépcső szélességének egyenlőnek vagy nagyobbnak kell lennie az eltolás kétszeresénél.

Alapvonal és eltolás:

• Adja meg a lépcső alapvonalának (referenciavonalának) helyzetét, valamint a tetszés szerinti eltolást.

Példák Különböző Helyigényű Lépcsőkre

Az építészeti elképzelés, a rendelkezésre álló hely mérete és alakja szerint számtalan lehetőség adódik a lépcső kialakítására. Három eltérő, különböző helyigényű megoldás 3,00 m-es szintkülönbség esetén:

1. 1. lépcső: A 3,00 m-es szintkülönbséget 16 részre osztva a fokmagasság 18,75 cm. A járóvonal a faltól a minimális 40,5 cm-re került, a karszélesség is alig több a minimumnál. Alapterülete mindössze 3,84 m².
2. 2. lépcső: 17 fellépést tartalmaz, így a fokok magassága 17,6 cm. Szélesebb a lépcsőkar, beljebb került a járóvonal. A lépcső alapterülete 4,55 m².
3. 3. lépcső: A legkényelmesebb megoldás. Egy fokkal több (18 fellépés), emiatt a fokok 16,7 cm magasak. Beljebb került a járóvonal, a fokok 2-2 cm-rel szélesebbek. Helyigénye 5,25 m².

Összehasonlításképpen, ugyanezekkel a paraméterekkel egy kétkarú lépcső pihenővel jelentősen nagyobb alapterületet foglalna el (pl. 5,25 m² helyett cca. 5,25 m²-től 6,84 m²-ig).

Szabó Adrienn okl. építészmérnök
