Archicad Kezdőlépések: Útmutató Új felhasználóknak

A magyar fejlesztésű Archicad az egyik legnépszerűbb építészeti tervezőszoftver, amit világszerte használnak alaprajzok, látványtervek és komplett 3D épületmodellek készítésére. Nem csupán egy rajzolóprogramról van szó, hanem egy olyan tervezési környezetről, ami megkönnyíti a pontos, átlátható és hatékony munkát, legyen szó egyéni projektekről vagy csapatmunkáról. Ha most ismerkedsz vele, az elsőre bonyolultnak tűnő elrendezés és megannyi funkció elbizonytalaníthat. A jó hír az, hogy az alapok viszonylag gyorsan elsajátíthatók, ha tudod, hol kezdd és mire figyelj.

Az Archicad teljes körű tervezési környezetet biztosít a hatékony 3D-s modellezéshez és műszaki dokumentációhoz. Útmutatónkkal közelebbről megismerkedhetsz az Archicad jelentőségével, miközben megmutatjuk, hogyan érdemes elindulnod, milyen eszközöket használj, hogy ne vessz el a felületen, és bemutatunk olyan online tanfolyamokat, oktatóvideókat és fórumokat, ahol valódi segítséget kaphatsz. Végül pedig lépésről lépésre végigvesszük, hogyan sajátíthatod el a legfontosabb funkciókat, például az alaprajzkészítést és a 3D modellezést.

Mi az Archicad?

Az Archicadet az 1980-as évek elején fejlesztette ki a magyar alapítású, nemzetközileg működő szoftverfejlesztő Graphisoft. A kifejezetten az építészeti tervezéshez programokat készítő vállalat innovatív tervezőszoftverére Steve Jobs is felfigyelt, aki nem is tétovázott a termék fejlesztésének támogatásában. Az Archicad az első építészeti tervezőszoftver, ami személyes számítógépen is lehetővé tette a 3D modellezést. Így talán nem is meglepő, hogy az Archicad első verzióját (Radar CH) Macintoshon adták ki 1984-ben - az első Windows-verzió (Archicad 4.16) 1993-ban indult.

Az Archicad volt a világ egyik első integrált BIM-tervezőszoftvere (Building Information Modeling, magyarul: épületinformációs modellező), ami a személyes számítógépeken is lehetővé tette a 3D-s modellezést. Az Archicadben létrehozott modell azonban nem csupán egy látványos háromdimenziós ábra: ez a teljes értékű tervezőprogram egy olyan adatgazdag épületmodellt tár a tervezők elé, ami tartalmazza az anyagvastagságot, a szerkezeti rétegeket, a méreteket, valamint az építéshez és üzemeltetéshez szükséges műszaki információkat is. Ezek alapján a program képes automatikusan generálni a szükséges tervlapokat, például alaprajzot, metszeteket, homlokzatokat vagy 3D nézeteket, amivel a dokumentálás és módosítás is sokkal hatékonyabb.

Az Archicad egy komplett épületinformációs modellező (Building Information Modeling, BIM), amivel az épületet már a tervezés korai szakaszától kezdve 3D-ben gondolhatjuk végig, miközben a rajzok, nézetek és metszetek a modell alapján automatikusan jönnek létre. Ez egyrészt gyorsítja a munkát, másrészt pedig jelentősen csökkenti a hibázás lehetőségét, mert minden módosítás azonnal frissül a teljes tervben.

Miért használják az építészek világszerte az Archicadet?

A 3D modellezés és a BIM kombinációja radikálisan megváltoztatta a tervezés folyamatát, így nem véletlen, hogy a tervezőpiacon az Archicad örvend a legnagyobb népszerűségnek: 108 országban használják és 28 nyelven elérhető. Az Archicad nemcsak Magyarország határain túl, hanem itthon is az egyik legelterjedtebb építészeti tervezőprogramként ismert: a szakmabeliek mintegy 90%-a ismeri és használja. Ebben nagy szerepet játszik, hogy a szoftver hazai fejlesztésű, így jól illeszkedik a magyar tervezési gyakorlatokhoz és szabványokhoz.

Az Archicad automatikus dokumentációja pontosabb, gyorsabb és tisztább munkavégzést biztosít. 200 ezer tervező dolgozik vele nap mint nap és a programot számos országban professzionális, iparági szintű szabványnak tekintik. Globális népszerűségét annak köszönheti, hogy kézzelfogható előnyöket nyújt a tervezés, vizualizáció, együttműködés és a dokumentáció területén is. Nézzük meg részletesebben, miért választják a szakemberek az Archicadet:

• Valós, háromdimenziós BIM-modell: részletesen tartalmazza az épület minden elemét, ami átláthatóbb tervezést kínál, miközben minimálisra csökkenti a hibalehetőségeket.
• Az ügyfelek számára is könnyed megjelenítés és bemutatás: az egyszerűen értelmezhető látványtervek segítik a döntéshozatalt és a kommunikációt.
• Automatikus dokumentáció és frissülés: pontosabb, gyorsabb és tisztább munkavégzés - módosítások esetén is.
• Egyszerűbb csapatmunka és adategyeztetés: gördülékenyen összehangolt adatkezelés és tervezési folyamat az OpenBIM szabványoknak köszönhetően, miközben több tervező is valós időben dolgozhat ugyanazon a modellen.

Mindebből jól látni, hogy az Archicad a modern építészeti tervezés egyik legfontosabb gyakorlati eszköze.

Az Archicad alapfunkciói és előnyei a tervezésben

Az Archicad sokoldalúsága alapvetően abban rejlik, hogy képes egyszerre kezelni a modellalkotást, a műszaki dokumentációt és a vizuális megjelenítést. A tervezők egyetlen közös épületmodellen dolgoznak, az esetleges változtatások pedig azonnal és automatikusan frissülnek. Ez a BIM-alapú megközelítés sokkal hatékonyabb munkavégzést és kevesebb hibalehetőséget eredményez, akár kisebb lakóházról, akár komplex középületről van szó.

Automatikus 2D tervlapok, intelligens 3D modellek

Az Archicad rendszerében minden építészeti elem (például fal, födém, tető vagy oszlop) valós, háromdimenziós objektumként jelenik meg. A program a modell alapján automatikusan frissíti az alaprajzot, a metszeteket és a homlokzatokat - ha például magasabbra húzunk egy falat, akkor az a metszeten és homlokzaton is automatikusan változik. Ez óriási időmegtakarítást eredményez, mert nem kell minden változtatást külön-külön elvégezni minden rajzon. Mivel a modell minden módosítása azonnal követhető, jóval átláthatóbb is, ami különösen fontos komplex projekteknél vagy gyakori újítások esetén.

Testreszabható építészeti elemek

Az Archicad könyvtára az ajtóktól kezdve az ablakokon, bútorokon, tetőtéri kiegészítőkön és lépcsőkön át az egyéb belsőépítészeti elemekig rengeteg előre beépített objektumot tartalmaz. Ezeknek a paraméterei szinte bármilyen igény szerint rugalmasan módosíthatók, legyen szó a méretekről, profilokról, anyagokról vagy szerkezeti kapcsolatokról. Ráadásul ezek az elemek műszaki információval ellátott komponensek, így a program a mennyiségeket és anyagköltségeket is képes belőlük automatikusan kiszámolni és kimutatni.

Professzionális dokumentáció és tervlapkezelés

A dokumentáció az építészeti munka legidőigényesebb részeinek egyike, az Archicad ereje pedig itt mutatkozik meg igazán. A szoftverben lehetőség van tervlapok és tervkészletek összeállítására, méretezésre, jelölésekre és mennyiségkimutatásokra is. A módosításokat követő automatikus frissülésnek köszönhetően a dokumentáció mindig naprakész.

A változtatások folyamatos frissülésének köszönhetően a dokumentáció mindig naprakész és következetes - ez különösen jelentős a kivitelezés és engedélyeztetés során a félreértések és a hibás kivitelezésből adódó költségek elkerülése érdekében.

Együttműködés tervezőcsapatokkal (BIM alapon)

A tervezési folyamat gyakran több mérnöki terület, például az építészet, a statika és a gépészet összehangolását igényli. Az Archicad a közös modellezést és az iparági szabvány szerinti adatcserét is támogatja (például ISO-minősítéssel rendelkező IFC-formátumban), ezzel együtt pedig az egyeztetési hibák csökkenését és a kivitelezés előkészítést is elősegíti. A Teamwork funkció továbbá lehetővé teszi, hogy több tervező valós időben, akár különböző helyszínekről vagy országokból is ugyanazon a modellen dolgozhasson.

Élethű látványtervek és virtuális bejárás

Az Archicad a különböző fényviszonyok, anyaghatások és kameranézetek által képes fotórealisztikus megjelenítést nyújtani, ami különösen hatékonnyá teszi az ügyfélkommunikációt - sokkal könnyebb egy 3D modellt bemutatni, mint egy alaprajzot elmagyarázni.

A vizuális élményen túl a prezentációk a virtuális bejárások, panorámaképek és élő 3D nézetek segítségével az ügyfelek akkor is megértik a térszervezést és a méreteket, ha nincs építészeti előképzettségük.

Gyors Archicad elsajátítás: tippek kezdéshez

Mivel nem egy egyszerű rajzolóprogramról, hanem egy teljes értékű modellalapú építészeti tervezőrendszerről beszélünk, az Archicad elsőre összetettnek tűnhet. Azonban a megfelelő módszerekkel viszonylag gyorsan - akár néhány hét alatt is - magabiztos rutint alakíthatsz ki. Ehhez nem feltétlenül kell mély építészeti előképzettség vagy hosszú tanfolyam - sokkal fontosabb a rendszeres, lépésről lépésre történő gyakorlás és a tudatos előrehaladás.

1. Kezdd az alapokkal - ne ugorj fejest a bonyolult modellezésbe

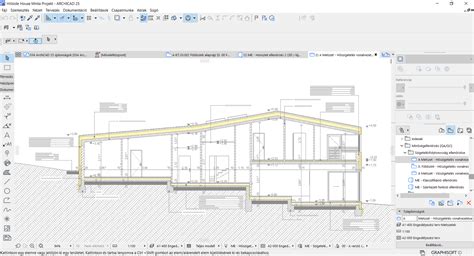

Az Archicad rengeteg funkciót kínál, de kezdőként nem érdemes mindet egyszerre megtanulni. Az első lépés a kezelőfelület, a navigáció és az alapeszközök megismerése. Kezdd a legegyszerűbb elemekkel, például:

• fal
• födém
• tető
• nyílászárók
• méretezés

Ezek képezik a modellépítés alapját. Ha megtanultad őket gyorsan és magabiztosan használni, a későbbiekben az összetettebb szerkezetekkel, helyiségekkel vagy dokumentációval is gördülékenyen meg tudsz majd birkózni. Ne feledd: a cél nem az, hogy minden funkciót azonnal ismerj, hanem hogy kitapasztald a program működését. Ha ezzel megvagy, a tanulás sokkal gyorsabb és élvezetesebb lesz. Az Archicad tanulásakor haladj fokozatosan az alapok megismerésével, és csak tudatosan térj át az összetettebb eszközökre.

2. Tanulj mintaprojekten keresztül

A funkciók puszta megismerése nem elég a fejlődéshez - ehhez gyakorlatban is tudni kell őket alkalmazni. Kezdj egy egyszerű mintaprojekttel, például egy egyszintes családi házzal vagy egy meglévő alaprajz újrarajzolásával, amit lépésről lépésre haladva építesz fel 3D-ben - a fő tömegek és szerkezetek felépítése, falak, födémek, tető, nyílászárók, helyiségek, majd anyagok és nézetek hozzáadása. A „kisebb projekt → fokozatos bővítés” stratégia nemcsak átláthatóbb, hanem sikerélményt is ad, ami fenntartja a motivációt. Ahogy egyre több elem kerül a helyére, egyre jobban rájössz, hogyan épül fel egy modell és hogyan függenek össze az egyes eszközök és beállítások. A gyakorlás során ne feledkezz meg a projekt folyamatos mentéséről sem.

3. Légy rendezett és következetes

Az Archicaddel való munka a rajzolás mellett egy logikus, átgondolt munkafolyamatról is szól. Már a legelején érdemes megfontoltan felépíteni a mappákat, rétegeket és nézeteket, hogy minden elemnek meglegyen a helye, így később sokkal kevesebb hibával és keresgéléssel kell számolnod. Ez az elnevezésekre is igaz (például 01_Falak, 02_Födémek stb.). Ajánlott több verziót is elmenteni, hogy bármikor visszatérhess, ha valami nem úgy sikerül. Minél rendezettebb a projekted, annál könnyebben átlátod a tervet, és annál gyorsabb, biztosabb és precízebb lesz a munkád.

4. Használd az Archicad-közösség erejét

Az Archicad-közösség kifejezetten aktív és segítőkész: ahelyett, hogy egyedül próbálnál minden problémával megküzdeni, már egyetlen plusz információval is órákat spórolhatsz meg. Ne félj saját kérdéseket is feltenni vagy akár a készülő próbamunkádat megosztani - sokszor már egy apró tanács is teljesen új, hatékonyabb megközelítésekre világít rá. Az Archicad-közösség hazánkban és világszerte is nagy és segítőkész: fordulj hozzájuk bátran segítségért!

5. Biztosíts stabil internetet, különösen ha csapatban dolgozol

Ha felhőalapú licencet vagy valós idejű csapatmunkát használsz, a megbízható internetkapcsolat alapfeltétel, mert a projekt résztvevői csak így dolgozhatnak naprakész és pontos modellen. A gyenge kapcsolat késéseket vagy ütközéseket eredményezhet a modell frissítésekor, ezért hosszabb munkafolyamatok előtt érdemes a hálózatot is ellenőrizni.

Az Archicad gyors elsajátítása akkor lehetséges, ha tudatosan és következetesen haladsz, valós projekteken gyakorolsz, és a részletek mellett a munkafolyamatokra is figyelsz. Ne legyenek túl magas elvárásaid, nem kell pár nap alatt profivá válnod. Meglátod, néhány hét kitartó gyakorlással meglepően magabiztosan fogsz dolgozni.

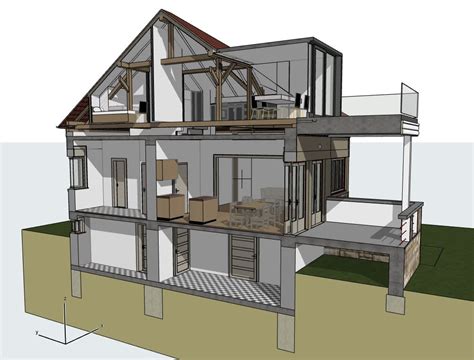

Alaprajzok és 3D modellek készítése egyszerűen

A gyakorlás során az első lépés az alaprajz készítése: Rajzolj fel egyszerű falakat. Helyezd el az ajtókat, ablakokat. Add hozzá a padló- és tetőszerkezetet. Ezután egyetlen kattintással átválthatsz 3D nézetbe, ahol rögtön látod, milyen formát ölt a modell. A gyakorlás során fontos, hogy ugyanazt a kis projektet többször is felépítsd, így fokozatosan rutinná válik a falrajzolás, az elemek elhelyezése és a tulajdonságok módosítása.

Mintaprojekt: Egyszintes kis családi ház

1. Alaprajz létrehozása: Nyisd meg a Fal eszközt (Bal oldali eszköztár → Fal). A geometriai mód kiválasztása után rajzold meg a külső és belső falakat. Használd az Infótáblát a fal tulajdonságainak beállításához.
2. Nyílászárók elhelyezése: Válaszd az Ajtó és Ablak eszközöket, és helyezd el őket a falak mentén (pl. bejárat, szobák). Állítsd be a szélességüket, magasságukat és helyzetüket.
3. Padló és födém: Kattints a Födém eszközre, és rajzold meg az alaprajzon a födémet minden helyiséghez. A Padló eszközt használd a helyiségek aljzatához.
4. Tető: Nyisd meg a Tető eszközt, válaszd ki a tetőtípust (pl. Nyeregtető), és húzd rá a modellre. Ellenőrizd a tető hajlásszögét és túlnyúlását.
5. Anyagok és tulajdonságok: A Tulajdonságok panelen válaszd ki az anyagot a falakhoz, tetőhöz és padlóhoz. Kísérletezz a falvastagságokkal, színekkel és stílusokkal.
6. 3D nézet-ellenőrzés: Válts 3D nézetre (F3 vagy menüsor → Nézet → 3D nézet megjelenítése). Forgasd, nagyítsd és ellenőrizd a modell térbeli elrendezését.
7. Mentés és ismétlés: Használd a Mentés másként funkciót, hogy több verziót készíthess. Építsd fel újra a projektet.

Kezdetben hagyatkozz bátran ingyenes oktatóvideókra, mintaprojektekre és lépésről lépésre haladó online útmutatókra, hogy jobban megérthesd az egyes funkciók használatát. Minél többet gyakorolsz egy kis, átlátható modellen, annál gyorsabban fogod érteni a 2D és 3D közti kapcsolatot, és annál magabiztosabban térhetsz át az összetettebb elemekre.

Hasznos források az Archicad tanulásához

A gyors és hatékony tanuláshoz elengedhetetlen a megfelelő Archicad oktatóanyag, például online tanfolyamok és fórumok formájában. A Graphisoft hivatalos oldalán például részletes dokumentációt találhatsz a magyar nyelvű felületről, az eszközökről, rétegekről, anyagokról és a 3D modellezésről, vizuális illusztrációkkal kiegészítve. Emellett a videós oktatóanyagok is a hasznodra válhatnak, általuk ugyanis valós projektek felépítését követheted végig a falak és tetők rajzolásától a teljes 3D modellig. Ezek különösen hasznosak a vizuális tanuláshoz, mert azonnal látható, hogyan működnek a funkciók a gyakorlatban.

A YouTube-on számos ingyenes lehetőséget találhatsz, de a Graphisoft is kínál ingyenes alapozó tréningeket (regisztráció szükséges), ahol többek közt a 2D-s szerkesztésekkel, 3D-s modellezéssel, dokumentációs folyamatokkal, tervlapkészítéssel és a publikációval is megismerkedhetsz.

A vizuális illusztrációk nagyon sokat segítenek a tanulásban, mert azonnal láthatod, hogyan működnek az eszközök a gyakorlatban. Nem utolsósorban a BME Építészmérnöki Kar videósorozata is sokat segíthet a stabil alapok megszerzésében, főleg az Archicad alapjainak, a leggyakrabban használt eszközeinek, könyvtári elemeinek és a homlokzatkészítés lehetőségeinek megismerésén keresztül.

Ha pedig extra motivációra és egyéni útmutatásra van szükséged, a Superprof Archicad oktatóival személyre szabott magánórák keretében fejlődhetsz, akár az online, akár a személyes foglalkozásokat részesíted előnyben. A tanároddal a saját tempódhoz és céljaidhoz igazítva bonthatjátok modulokra a szoftver használatát. A magánórák előnye, hogy az egyéni problémákra is azonnali választ kapsz, a célzott tanulás pedig sokkal hatékonyabb és gyorsabb eredményeket hoz.

Az Archicad elsajátítása minden építész számára izgalmas és hasznos befektetés. A szoftver megkönnyíti a kreatív tervezést, és gördülékenyebbé teszi a műszaki dokumentációk készítését, a csapatmunkát és az ügyfélkommunikációt. Módszeres gyakorlással, mintaprojektek létrehozásával és az Archicad-közösségek segítségével gyorsan otthon érezheted magad a felületen. A magyar fejlesztésű program világszerte elismert, és a folyamatos frissítéseknek köszönhetően mindig naprakész eszközökkel szerel fel. Ne feledd: a siker kulcsa a kitartás és a tudatos tanulás - néhány hét gyakorlással te is a magabiztos Archicad-felhasználók táborát erősítheted.
