Az ARCHICAD számos funkciót kínál a méretezés és tájolás pontos beállításához, amelyekkel professzionális tervdokumentációt hozhat létre. Ezek a beállítások segítenek abban, hogy a méretek konzisztensek és könnyen olvashatóak legyenek.

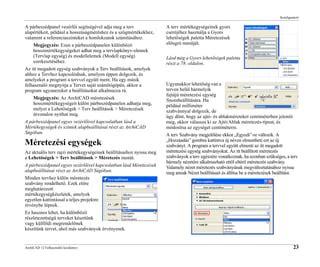

Méretezési beállítások finomhangolása
Az elemkonszignációknál a felhasználó által megadott fő elemparaméterek, mint például a Fal hossza, nem mindig követik a méretezési beállításokat. Ezekre a számításokra a Terv beállításai párbeszédpanel Számítási egységek és szabályok oldala vonatkozik. Ha testre szabta a méretezési beállításokat, a Szabványos elnevezés „Egyéni” elnevezésre változik. A vezérlők beállítása közben a Példa mezőnél megtekinthető az előnézet, azaz látható, hogyan jelenik majd meg a Méretezés típusa a tervben.
A méretezés pontossága és kerekítése is testre szabható. A "Más" opció a beállított tizedesig kerekít, de az utolsó számjegy(ek)et 5-ös vagy 25-ös léptékben határozza meg. A "Pontosság" opció különösen hasznos fok, perc, másodperc és geodéziai egység szögmértékegység esetén.
A méretsegédvonalak viselkedését is szabályozhatja: választhat az állandó vagy a léptékes lehetőség közül, hogy méretsegédvonalait állandó léptékben tartsa, vagy hogy az ablaklépték függvényében változtassa őket. Fontos megjegyzés, hogy egy terven belül ugyanahhoz a méretezés típushoz nem használhat különböző mértékegységeket.
A nulla láb és inch megjelenítése is beállítható. Amennyiben a Láb és tört inch lehetőséget választja, három pár választó gombot talál; ha a Tört inch lehetőség mellett dönt, egy pár választó gombot láthat.
A méretezési jelölések (jelek) típusa is kiválasztható az előugró ablakban. Az utolsó nyílvég típus az értéket dupla méretezési vonal közé teszi. Kattintson az egyik ikonra a méretsegédvonal formátumának kiválasztásához.
A méretszövegek elhelyezése is rugalmasabbá tehető. A "Klasszikus" eljárás az ARCHICAD korábbi verzióiban használt algoritmus, ahol a méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. Ha nincs elegendő hely, a szövegek oldalra vagy függőlegesen tolódnak. A "Flexibilis" (alapértelmezett beállítás) eljárás kifinomultabb, automatikus igazítást végez akkor is, ha a méretszöveget manuálisan helyezik át, illetve ha az több sorból áll.
Beállíthatja a méretszöveg keretének láthatóságát és háttérszínét is. A kitöltés háttérszínének 0 (Átlátszó) és -1 (Ablak háttér) is megadható. Jelölje be a négyzetet, ha a méretszövegmező keretét láthatóvá szeretné tenni.
Speciális beállítások is elérhetők, mint például a nyílásmagasság megjelenítése. Jelölje be ezt a négyzetet, ha szeretné, hogy a méretezési jel a szélesség mellett megjelenítse a nyílás magassági értékét is. A "Szélességméretezés alapján" opció esetén, ha a méretezett szélesség tartalmaz túlméretet, a magasságot annak túlméretével mutatja.
A "Mutató" gomb segítségével megadhatja a Mutató kezdőszöge értékét a 0-90 tartományban. A szög a méretvonaltól van mérve. A Szög zárolása vezérlő korlátozza az elvégezhető grafikus szerkesztési lépések körét.
A kézi eljárásnál a méret elhelyezése előtt kattintson az egyes rétegek végpontjaira. Ezek az opciók akkor érhetők el, ha a méretezés típusa „lineáris” (és nem kumulatív, alapvonal vagy magasság).
A "Jelekkel való átfedés engedélyezése" opció lehetővé teszi, hogy a szövegek és a méretezési jelölők átfedhessék egymást.
Tájolás és koordináták meghatározása
A terv helyének magasságát a kívánt mértékegységben adhatja meg. A magassági adatokra a terv SketchUp és Google Earth formátumba történő exportálásakor van szükség. A hely adatainak gyors meghatározásához kiválaszthat egy előre meghatározott várost, vagy nagyíthat a kívánt helyszínre a pontos adatok lekérdezéséhez a Google Maps-ben.

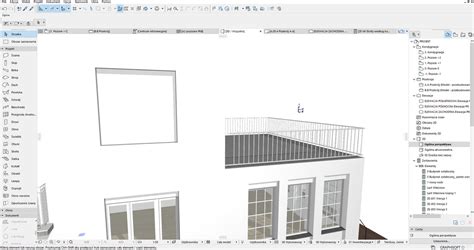

Az ARCHICAD könyvtárban elhelyezett Északi jel tárgy mutatja a terv északi irányát. A Nap pozícióját a Nézőpont beállítása párbeszédpanelben lehet beállítani.
A Google Earth (.kmz) formátum a hosszúsági, szélességi és magassági adatokat tárolja egyedi helymegjelölésként. Az import funkció használatakor az egyedi helymegjelölést tartalmazó kmz fájlok adatai is beolvasásra kerülnek. A SketchUp (.skp) formátum a hosszúsági, szélességi és magassági adatokat, az északi irányt és az időzónát exportálja és importálja. Mindhárom formátum használható az ARCHICAD projektek közötti adattovábbításhoz.
Rajzi irányok megkötése
A rajzi irányok megkötése segít precízen igazítani vagy kapcsolni új elemeket. Az általuk meghatározott szögpárok a kurzor konkrét irányban történő mozgását zárolják, ha a bevitel közben lenyomjuk a Shift billentyűt. Ez a technika csak elemek rajzolásakor vagy módosításakor használható, ilyenkor az alaprajzon a vastag gumivonal, a 3D-s ablakban az elem szellemkontúrja látható.
A Vezérlőpult megjelenítésével aktiválhatóvá válik a Vezérlőpulton a Kurzor illesztés változatok előugró menü. A kezdő ponttól mozgassa a kurzort, és tartsa lenyomva a Shift gombot a zárolt irányok használatához.
