A méretezés az építészeti és mérnöki tervezés alapvető eleme, amely pontos és érthető dokumentációt biztosít. Az Archicad számos funkciót kínál a méretezési folyamatok testreszabására és automatizálására, lehetővé téve a felhasználók számára, hogy precízen adják meg a méreteket, jelöléseket és egyéb releváns információkat.

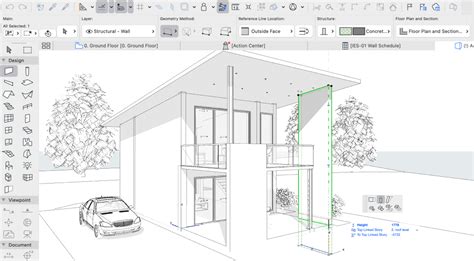

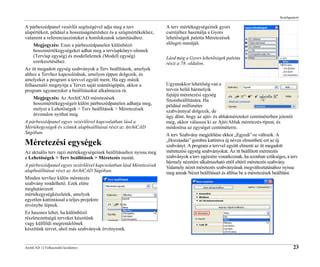

A Méretezés Alapjai az Archicadben
A méretezés beállításai nagyban befolyásolják a végeredmény megjelenését és funkcionalitását. A "Méretezés típusok" párbeszédablakban számos lehetőség áll rendelkezésre a méretvonalak, jelölések és szövegek testreszabására.
Méretezési Módok és Beállítások
Az Archicad többféle méretezési módot kínál, amelyek rugalmasságot biztosítanak a tervezési igényekhez.
- Kumulatív mód: Ebben a módban az első referenciapontot tekintjük zéró pontnak a méretláncban.
- Kézi eljárás: A méret elhelyezése előtt kattintson az egyes rétegek végpontjaira. Ezek az opciók akkor elérhetők, ha a méretezés típusa „lineáris” (és nem kumulatív, alapvonal vagy magasság).
A méretszövegek elhelyezkedése és olvashatósága kulcsfontosságú. Az Archicad két fő eljárást kínál erre:
- Klasszikus: Az ARCHICAD korábbi verzióiban használt algoritmus. A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. Ha nincs elegendő hely, az olvashatóság érdekében a méretszövegek oldalra tolódnak. Ha nincs elegendő hely az oldalirányú eltoláshoz, a szövegek függőlegesen felfelé tolódnak, soronként.
- Flexibilis (alapértelmezett beállítás): Ez az eljárás kifinomultabb a klasszikus opciónál. Automatikus igazítás történik akkor is, ha a méretszöveget manuálisan helyezik át, illetve ha az több sorból áll. A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. Ha túl szűk a hely, a méretszövegek oldalra tolódnak. Minden méretszöveg a mért szakasznak pontosan a közepén helyezkedik el. Engedélyezhető a „Jelekkel való átfedés”, ami azt jelenti, hogy a szövegek és a méretezési jelölők átfedhetik egymást.
Jelölések és Nyílvégek
A méretezési jelölések vizuálisan is fontosak. A jel típusának kiválasztása az előugró ablakban történik.
- Az utolsó nyílvég típus az értéket dupla méretezési vonal közé teszi.
- Kattintson az egyik ikonra a méretsegédvonal formátumának kiválasztásához.
- A „Nyílfej elrejtése innen” opció lehetővé teszi a mutatóvonalak nyílfejének elrejtését bizonyos nézetekben, ha a méret meghalad egy megadott határértéket.
Szövegformázás és Háttérbeállítások
A méretszövegek olvashatósága tovább javítható a szövegformázási opciókkal.
- Jelölje be a négyzetet a méret szövegének vízszintes megjelenítéséhez.
- Ezt a négyzetet bejelölve háttérszínt állíthat be a méretezési szövegdoboz számára és aktiválhatja a jobb oldali tollszín kiválasztót. A kitöltés háttérszínének 0 (Átlátszó) és -1 (Ablak háttér) is megadható.
- Jelölje be a négyzetet, ha a méretezési szövegmező keretét láthatóvá szeretné tenni.
- A szövegmezőt megjelenítheti kerettel együtt vagy anélkül. Adja meg a szöveg elforgatási szögét.
Számított Értékek és Mértékegységek
Fontos megjegyezni, hogy a méretezési beállítások nem vonatkoznak a számított értékekre (pl. a Fal hosszára az Interaktív konszignációnál). Ezekre a számításokra a "Terv beállításai" párbeszédpanel "Számítási egységek és szabályok" oldala vonatkozik.
- Egy terven belül ugyanahhoz a méretezés típushoz nem használhat különböző mértékegységeket.
- A „Méretsegédvonal változása lépték szerint” opciónál választhat az állandó vagy a léptékes lehetőség közül, hogy méretsegédvonalait állandó léptékben tartsa vagy hogy az ablaklépték függvényében változtassa őket.
Pontosság és Kerekítés
A méretek pontossága és kerekítése is testreszabható.
- Kerekítés: A terület típusú méretek esetén elérhető. A "Más" opció esetén a program az értéket a beállított tizedesig kerekíti, de az utolsó számjegy(ek)et 5-ös vagy 25-ös léptékben határozza meg.
- Pontosság: Elérhető a fok, perc, másodperc és geodéziai egység szögmértékegység esetén.
- A méretérték egysége és pontossága minden mérettípushoz beállítható a "Szerkesztés > Kijelölt méretszám beállítása" paranccsal.
Egyéni Szövegek és Automatikus Adatok
Az Archicad lehetővé teszi egyéni szövegek hozzáadását a méretezési adatokhoz.
- Ezt az opciót akkor válassza, ha egyéni adatokat kíván hozzáadni a méretszöveghez. Ebben az egyéni szövegmezőben tetszőleges egyéni szöveget adhat meg az automatikus szöveg előtt és/vagy után (vagy helyette).
- A jobb oldalon felbukkanó mezőből további automatikus szövegeket választhat ki, melyeket hozzáadhat a Méret szövege mezőhöz. A lista tartalma a méret típusától függ.
- Ha idézőjelbe teszi az automatikus szöveget (pl. "Méretezési szöveg"), azzal megakadályozza, hogy az Archicad speciális karakterként értelmezze.
- Ha a méret mért értéke már tartalmaz felső indexet, gépeljen egy szóközt a "Felső index kezdete" beszúrási jel elé.
Mutató és Szögbeállítások
A méretezési jelölők megjelenését is testre szabhatjuk.
- Kattintson a Mutató gombra (nem az Alapértelmezett beállításoknál, hanem a kiválasztott Méretnél található).
- Adja meg a Mutató kezdőszöge értéket a 0-90 tartományban (az alapértelmezett érték 90 fok). A szög a méretvonaltól van mérve.
- A "Szög zárolása" vezérlő korlátozza az elvégezhető grafikus szerkesztési lépések körét.
Nyílásmagasság Megjelenítése
Bizonyos esetekben hasznos lehet a nyílásmagasság megjelenítése is a méretezés során.
- Jelölje be ezt a négyzetet, ha szeretné, hogy a méretezési jel a szélesség mellett megjelenítse a nyílás magassági értékét is.
- A "Szélességméretezés alapján" opció esetén, ha a méretezett szélesség tartalmaz túlméretet, a magasságot annak túlméretével mutatja.
Mentés és Előnézet
A testreszabott méretezési beállításokat elmenthetjük későbbi használatra.
- Ha a párbeszédablakban testre szabta a méretezési beállításokat, a "Szabványos elnevezés" „Egyéni” elnevezésre változik.
- A vezérlők beállítása közben a "Példa" mezőnél megtekinthető az előnézet, azaz látható, hogyan jelenik majd meg a Méretezés típusa a tervben.
ARCHICAD tutorial - Hogyan találjuk meg a helyiségeket?
Az Archicad rugalmas és hatékony méretezési eszközei lehetővé teszik a pontos és professzionális dokumentáció elkészítését, a tervezési folyamat minden szakaszában.
