Az Archicad számos funkciója jár „szétbontott” elemek létrehozásával. A modellalapú Részletek, Munkalapok és Rajz metszetek 2D elemeket (vonalakat, kitöltéseket) hoznak létre a modell szerkezeti elemeiből. Ezekben a Rajz típusú ablakokban célszerű lehet a nézet finombeállítása a végleges vetület elkészítése előtt.
A Vonalak és a Kitöltések egységesítése különálló funkciók, és egymástól függetlenül hajthatók végre. Jelölje ki az elemeket, majd hajtsa végre a Vonalas rajz egységesítése vagy a Kitöltések egységesítése parancsot (Szerkesztés > Átalakítás > Vonalas rajz/Kitöltések egységesítése).
Jelöljön ki az ablakban legalább két vonal típusú elemet, amelyeket be kíván vonni a Vonalas rajz egységesítésébe. A párbeszédpanel előhívásához elsőként ki kell választania legalább két vonal típusú elemet. Használja a Szerkesztés > Átalakítás > Vonalas rajz egységesítése...
Általános információkért erről a funkcióról, ld. Ez a varázsló lépésről lépésre végigvezeti az Egységesítés beállításain. Másodpéldányok törlése: A két példányban létező vonalak tulajdonságai és helyzetei megegyeznek. Folytonos vonalak megtartása: Ez a beállítás olyankor hasznos, ha több, egymást átfedő vonal közül az egyik folytonos vonal, amely teljesen átfedi a másik vonal(ak)at. Átfedő vonalak igazítása: Ez a beállítás olyankor alkalmazható, ha két vagy több, eltérő típusú vonal részben átfedi egymást. A Varázsló utolsó képernyőjén jelölje be az „Egyszerű Vonalas rajz egységesítés párbeszédpanel megjelenítése a következő alkalommal” jelölőnégyzetet.
A bosszantó importált vonalak problémája
Kezdő vagy tapasztalt Archicad felhasználó vagy, egy biztos: mindannyian találkoztunk már azzal a frusztráló jelenséggel, amikor külső forrásból származó, importált vonalak telepednek meg a projektünkben, amelyeket aztán pokoli nehéz, vagy épp lehetetlennek tűnik eltávolítani. 😠 Egy DWG fájl beillesztése után hirtelen megjelennek olyan furcsa, felesleges grafikai elemek, amelyek nem csak rontják a látványt, de lassítják a munkát, növelik a fájlméretet, és megnehezítik a pontos kiválasztást. Ha ez a helyzet ismerős, akkor jó helyen jársz! Ebben a cikkben bemutatjuk a lépésről lépésre haladó, teljes körű megoldást arra, hogyan szabadulhatsz meg végre ezektől a bosszantó vendégektől. Nincs több félmegoldás, csak tiszta lap és hatékony munka!
Miért olyan bosszantóak ezek a vonalak és honnan jönnek?
Mielőtt belevágunk a megoldásba, értsük meg, miért is okoznak ekkora fejfájást ezek az importált elemek. Nem csak esztétikai problémáról van szó. De honnan is jönnek ezek a problémás vonalak? Leggyakcerűbben a DWG vagy DXF fájlok importálása során kerülnek be a projektbe. Az eredeti CAD fájlok sokszor tartalmaznak olyan rétegeket, blokkokat, vagy akár „szemetet”, amelyek a mi Archicad környezetünkben feleslegesek. Amikor ezeket beillesztjük, vagy rosszul robbantjuk szét, akkor a felesleges adatok is átkerülnek.
A kezdeti próbálkozások és a korlátjaik
Amikor először találkozunk ezzel a problémával, a legtöbben ösztönösen próbáljuk megkeresni és törölni ezeket a vonalakat. Kiválasztás és törlés: Próbáljuk kijelölni a vonalakat az egérrel, majd nyomunk egy „Delete” gombot. Fóliák kikapcsolása: Megpróbáljuk a Fóliakezelőben kikapcsolni a láthatóságukat, vagy lezárni a fóliákat. Marquee eszközzel való törlés: Kijelöljük a területet a Marquee-val, majd töröljük a tartalmat. Ezek mind hasznos eszközök a maguk idejében, de a komplex importált vonalak problémájára nem jelentenek végleges megoldást. Ahhoz, hogy valóban megtisztítsuk a projektet, egy átfogóbb stratégiára van szükség.
A nagy takarítás: Lépésről lépésre a tiszta projekthez
Készülj fel, mert most jön a „nagy takarítás”! Most pedig bemutatjuk azt a módszert, amellyel garantáltan megszabadulhatsz a felesleges, importált grafikai elemektől.
1. Fóliák ellenőrzése és tisztítása
Az első és legfontosabb lépés mindig a fóliák ellenőrzése. Nem használt fóliák törlése: Itt láthatod az összes fóliát. Keresd meg azokat a fóliákat, amelyek a DWG importtal jöttek be (gyakran furcsa elnevezéssel, vagy a DWG nevével kezdődő prefixszel). Ha biztos vagy benne, hogy egy fólián nincsenek számodra releváns elemek, válaszd ki, majd kattints az „Összes elem törlése” gombra, majd utána a „Fólia törlése” opcióra. Zárolt fóliák ellenőrzése: Győződj meg róla, hogy nincs-e egyetlen fólia sem lezárva, amelyen az importált elemek lehetnek. Ha egy fólia le van zárva, nem tudod kiválasztani a rajta lévő elemeket.

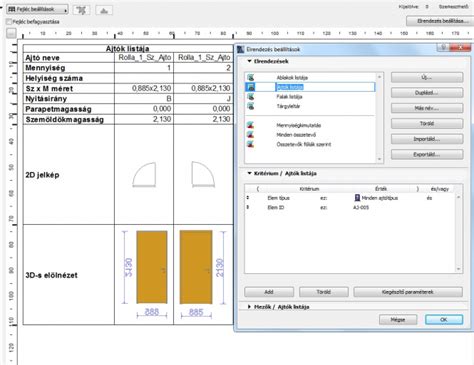

2. Keresés és kiválasztás funkció hatékony használata
Ez az Archicad egyik legcsodálatosabb eszköze a komplex problémák megoldására. Kritériumok beállítása: Itt add meg a szűrési feltételeket. Elem Típusa: Vonal, Kör, Ív, Sokszög, Felirat, Spline - gyk. Tollszín: Sok DWG import esetén a vonalak egy adott, gyakran szokatlan tollszínnel jönnek be. Vonal Típus: Néha az importált vonalak egyedi vonaltípussal rendelkeznek. Felléptetés (Elevation): Bár elsőre furcsán hangzik, de néha a felesleges 2D elemek olyan magasságra kerülnek (pl. Keresés és kiválasztás: Miután beállítottad a kritériumokat, kattints a „Kiválaszt” gombra. Törlés: Amint kijelölted őket, nyomd meg a Delete gombot. Tipp: Ha bizonytalan vagy, először csak egy kritériumot állíts be (pl. „Elem Típusa: Vonal”), válaszd ki az összeset, és nézd meg, mi az, ami kijelölődik.
3. Grafikus felülírások ellenőrzése
A grafikus felülírások hihetetlenül hasznosak, de néha elrejthetnek előlünk olyan elemeket, amelyeket törölni szeretnénk. Felülírás kikapcsolása: A leggyorsabb megoldás, ha a Nézet menüpontban ideiglenesen kikapcsolod a grafikus felülírásokat. Ellenőrzés és törlés: Ekkor megjelenhetnek azok az elemek, amelyeket korábban egy felülírás elrejtett. Ismételd meg a 2. lépést.
4. Attribútumok tisztítása
Az importált DWG-k nem csak fóliákat, hanem rengeteg felesleges attribútumot (vonal típusok, tollak, felületek, kitöltések, stb.) is magukkal hozhatnak. Válaszd ki az „Összes felesleges attribútum törlése” opciót. Ezeket kiválasztva kattints a „Törlés” gombra. Attribútumok átírása: Ha találsz olyan vonaltípust, amit esetleg használnál, de tudod, hogy egy másik, már meglévő vonaltípusod is ugyanaz, akkor az „Átírás” funkcióval lecserélheted az összes ilyen vonaltípussal készült elemet egy általad választottra. Fontos: Az Attribútumkezelő rendkívül erőteljes eszköz.
5. Csoportok feloldása és elemek szétrobbantása
Csoportok feloldása: Próbáld meg a Szerkesztés > Csoportosítás > Minden csoport feloldása funkciót. Felelemek szétrobbantása: Ha még mindig nem sikerül kiválasztani az elemeket, és gyanítod, hogy valamilyen beágyazott DWG-tartalomról van szó, akkor a Szerkesztés > Formák egyesítése > Felelemek szétrobbantása aktuális nézetre paranccsal próbálkozhatsz. Ez a parancs a bonyolult importált blokkokat és más összetett elemeket egyszerű 2D-s vonalakká, ívekké, pontokká robbantja szét, amelyeket aztán a „Keresés és kiválasztás” módszerrel törölhetsz.
6. Felújítási szűrők és egyéb ellenőrzések
Felújítási szűrők: Ellenőrizd a Dokumentáció > Felújítás > Felújítási Szűrők beállításait. Lehetséges, hogy a vonalak egy olyan státuszban vannak (pl. Meglévő, Bontandó), amit egy adott szűrő épp elrejt, de attól még léteznek. Kitöltések körvonalai: Előfordulhat, hogy nem vonalakról, hanem „átlátszó” kitöltések körvonalairól van szó. Rajzlap (Layout Book) elemei: Ritkán, de előfordulhat, hogy a problémás elemek nem a modelltérben, hanem a rajzlapon (Layout Book) ragadtak meg, mint beillesztett rajz vagy egyedi elem.
A helyiségpecsét mellett miért jelenik meg egy címke? - ARCHICAD tutorial
A megelőzés fontossága és legjobb gyakorlatok
A tapasztalatok azt mutatják, hogy egy átfogó tisztítási stratégia alkalmazása nem csupán a fájlméretet csökkenti akár 10-20%-kal, de drámaian javítja a projekt navigációs sebességét és a munkafolyamat hatékonyságát. A legjobb megoldás persze az, ha a probléma meg sem jelenik!
Tisztítsd a DWG-t importálás előtt
Ha te kapod a DWG fájlokat, kérd meg a küldő felet, hogy tisztítsa meg azokat, vagy tedd meg te egy egyszerű CAD szoftverben az importálás előtt.

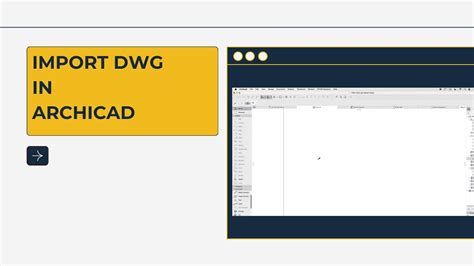

Okos DWG import beállítások
Amikor DWG-t importálsz az Archicadbe (Fájl > Külső tartalom > Rajz elhelyezése… vagy Fájl > Külső tartalom > DWG XREF kezelő…), mindig figyelj a Fordító (Translator) beállításokra. Hozz létre egy saját Fordítót, amely optimalizálja a bejövő DWG-t: leképezi a DWG fóliákat a saját Archicad fóliáidra, kiszűri a felesleges blokkokat és a nem kívánt grafikai elemeket.
Robbantás helyett linkelés
Ha csak referenciaként van szükséged a DWG-re, inkább linkeld be XREF-ként, ahelyett, hogy szétrobbantanád.
Láthatod, hogy a bosszantó importált vonalak eltávolítása az Archicadből nem egy egyszerű „kattintás és törlés” művelet. Egy tudatos, lépésről lépésre felépített stratégia szükséges hozzá, amely magában foglalja a fóliakezelést, a hatékony „Keresés és kiválasztás” funkciót, az attribútumok tisztítását és a grafikus felülírások ellenőrzését. Ha követed a fent leírt protokollt, nem csak megszabadulsz a felesleges elemektől, de projektjeid átláthatóbbak, gyorsabbak és sokkal hatékonyabbak lesznek. Ne hagyd, hogy a „digitális szemét” lelassítson! Vedd kezedbe az irányítást, és dolgozz egy tiszta, optimalizált Archicad környezetben!
További hasznos Archicad funkciók és beállítások
A Kumulatív módban az első referenciapontot tekintjük zéró pontnak a méretláncban. Jelölje ki a jel típusát az előugró ablakban. Az utolsó nyílvég típus az értéket dupla méretezési vonal közé teszi. Kattintson az egyik ikonra a méretsegédvonal formátumának kiválasztásához.
Jelölje be ezt a négyzetet a méret szövegének vízszintes megjelenítéséhez. Ezt a négyzetet bejelölve háttérszínt állíthat be a méretezési szövegdoboz számára és aktiválhatja a jobb oldali tollszín kiválasztót: nyissa meg a menüt és válassza ki a megfelelő színt. A kitöltés háttérszínének 0 (Átlátszó) és -1 (Ablak háttér) is megadható. Jelölje be a négyzetet, ha a méretezési szövegmező keretét láthatóvá szeretné tenni. Ezeknél az opcióknál adhatók meg a méretsegédvonal beállításai, attól függően, hogy milyen méretsegédvonal-típust választott a fenti „Típus” panelen. Kattintson a Mutató gombra (nem az Alapértelmezett beállításoknál, hanem a kiválasztott Méretnél található). Adja meg a Mutató kezdőszöge értéket a 0-90 tartományban (az alapértelmezett érték 90 fok). A szög a méretvonaltól van mérve. Megjegyzés: A Szög zárolása vezérlő korlátozza az elvégezhető grafikus szerkesztési lépések körét.
Nyílásmagasság és méretezési opciók
Nyílásmagasság megjelenítése: Jelölje be ezt a négyzetet, ha szeretné, hogy a méretezési jel a szélesség mellett megjelenítse a nyílás magassági értékét is. Szélességméretezés alapján: Ha a méretezett szélesség tartalmaz túlméretet, a magasságot annak túlméretével mutassa. A kézi eljárásnál a méret elhelyezése előtt kattintson az egyes rétegek végpontjaira. Megjegyzés: Ezek az opciók akkor elérhetők, ha a méretezés típusa „lineáris” (és nem kumulatív, alapvonal vagy magasság).
Méretezési stílusok és igazítás
Klasszikus: Az ARCHICAD korábbi verzióiban használt algoritmus. A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. -Ha nincs elegendő hely, az olvashatóság érdekében a méretszövegek oldalra tolódnak. -Ha nincs elegendő hely az oldalirányú eltoláshoz, a szövegek függőlegesen felfelé tolódnak, soronként. Flexibilis (alapértelmezett beállítás): Ez az eljárás kifinomultabb a klasszikus opciónál: automatikus igazítás történik akkor is, ha a méretszöveget manuálisan helyezik át, illetve ha az több sorból áll. -A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. -Ha túl szűk a hely, a méretszövegek oldalra tolódnak. -Minden méretszöveg a mért szakasznak pontosan a közepén helyezkedik el. -Jelekkel való átfedés engedélyezése: A szövegek és a méretezési jelölők átfedhetik egymást. A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. Az utolsó nyílfej típus különleges abból a szempontból, hogy mindkét végén nyilakkal rendelkező dupla vonalat hoz létre.
Vonal kategóriák és emeletszint vonalak
Vonal kategória: rendeljen hozzá egy kategóriát a kiválasztott vonalhoz. Vázlatvonal: Egyszerű 2D-s vázlatvonal. A Vonal kategóriák akkor lehetnek különösen hasznosak, ha egy réteges falat szétbontott vonalakká és kitöltésekké. Minden egyéb vonal alapértelmezésben a vázlat kategóriába kerül. Ha azonban kézzel rajzol vonalakat egy Részletrajz/Munkalap ablak, Részlet vagy a Metszet/Homlokzat/BF ablakban, a tervben betöltött szerepük szerint rendelheti hozzá a kategóriákat a vonalakhoz.
Az Emeletszint vonalak a szintek függőleges helyzetét mutatják a Metszeteken, Homlokzatokon és Falnézeteken. A Metszet/Homlokzat/BF ablakban meg lehet jeleníteni az Emeletszinteket. Az emeletszint-vonalakra asszociatív méretezések helyezhetők. A szintvonaljelek könyvtári elemek. Minden emelet esetén kikapcsolható a szintvonalak megjelenítése a teljes tervben (minden Metszet/Homlokzat/Belső falnézetben). Nyissa meg a Tervezés > Szintek beállításai panelt, majd a kívánt kijelölt szinten távolítsa el a jelölést az „Emeletszint vonal” jelölőnégyzetből. Ha töröl egy szintet, annak emeletszint-méretezése is törlődik. Azonban új szint beillesztésekor annak emeletszint-méretezését manuálisan kell elhelyeznie. 2.Megjelenik a Szintszerkesztési mód paletta. 4.Helyezze a kurzort arra az emeletszint vonalra, amelyet el szeretne mozdítani. A kurzor a Mercedes formát veszi fel. 5.Az OK gombra kattintva tudja érvényre juttatni a változásokat, majd lépjen kis a Szintszerkesztési módból.
Fal referenciavonal és eltolás
Minden fal rendelkezik egy referenciavonallal és egy iránnyal. Az Infótábla vagy a Falbeállítások Geometria és elhelyezés panelének segítségével adja meg a referenciavonal helyzetét. A Fal beállításainál található Referenciavonal vezérlők nem vonatkoznak a sokszögfalakra. Referenciavonal eltolása: „külső” vagy „belső” referenciavonal használatakor pozitív eltolási érték megadásával a fal közepe (vagy a mag közepe) felé mozgathatja a referenciavonalat. A negatív eltolással a fal középvonalától (vagy a mag tengelyétől) távolabb helyezi a referenciavonalat. A referenciavonal helyének beállításakor a fal oldalirányban mozog. Megjegyzés: A referenciavonal mozgatásához a fal helyzetének módosítása nélkül és/vagy a nyílászárók tükrözéséhez használja a Fal referenciavonalának módosítása parancsot. Ezzel a paranccsal átfordítható (vagy tükrözhető) a kijelölt fal a referenciavonalához képest. A referenciavonal a helyén marad, de a fal teste átfordul a másik oldalra. Megjegyzés: A referenciavonal mozgatásához a fal helyzetének módosítása nélkül és/vagy a nyílászárók tükrözéséhez használja a Fal referenciavonalának módosítása parancsot.
- A referenciavonal segít pontosan egymáshoz illeszteni a falakat.
- A referenciavonal biztosítja a falak kijelöléséhez, mozgatásához és transzformációjához szükséges segédpontokat és éleket.
- A referenciavonal helyzete meghatározza a fal „külső” és „belső” felületét.
