ARCHICAD Nyomtatás Tervlapkönyvből Beállítások

Az ARCHICAD 25 és a korábbi PlotMaker 9 verziók közötti váltás során fontos megérteni a fájlstruktúrát és a konverziós folyamatot, hogy a nyomtatási beállítások optimálisan működjenek.

ARCHICAD 9 és ARCHICAD 25 Fájlstruktúra

A 9-es verzióban a Terv modell mindig egy PLN fájlban, a tervlapok pedig egy LBK (Tervlapkönyv) fájlban találhatók. Az ARCHICAD 25-től kezdve a projekteket több ARCHICAD PLN fájlba lehet szétvágni.

Verzióváltás és Konverzió

Az ARCHICAD 9 tervfájl verzióváltásához egyszerűen nyissa meg a PLN fájlt ARCHICAD 25-ben és mentse el. Habár jó néhány beállítási lehetőség van, mely befolyásolja az elemek megjelenését az alaprajzon, ezek beállítása automatikusan megtörténik a konvertálás során, így az azonos kinézet maximálisan biztosított ARCHICAD-ben.

PlotMaker 9 Tervlapkönyv verzióváltásához használja a Fájl > Megnyitás parancsot. A párbeszédpanelban válassza a PlotMaker tervlapkönyv (*.lbk) fájltípust, és válassza ki a kívánt LBK fájlt.

Mivel ARCHICAD 25-ben a PlotMaker 9 Rajzfeliratok GDL könyvtári elemekké váltak, a program az összes Tervlapkönyvben meghatározott Rajzfeliratot Könyvtári tárggyá (GSM fájlok) konvertálja. Vegye figyelembe, hogy ezek az ARCHICAD 25-ben létrehozott rajzfeliratok nem parametrikus GDL könyvtári elemek, ugyanazt az információt jelenítik meg, mint a forrás rajzfeliratok PlotMaker 9-ben.

Amikor az ARCHICAD befejezte a Tervlapkönyv adatok konvertálását, egy Információs párbeszédpanel figyelmezteti azokra az adatokra, amelyeket az ARCHICAD 25 és PlotMaker 9 tulajdonságainak jelentős különbsége miatt nem tudott konvertálni. Például PlotMaker 9-ben egyénileg meghatározhatta a vonalvastagságokat minden egyes rajzi elemhez (pl. vonalak, kitöltések stb.). ARCHICAD 25-ben csak a tollakhoz határozhatóak meg vonalvastagságok, minden elem azzal a vonalvastagsággal lesz rajzolva, mely az adott tollhoz definiálva van.

Ezek után az új ARCHICAD 25 Dokumentációs Tervfájl (a fájl csak a Tervlapkönyv információkat tartalmazza) készen áll a használatra. Alapértelmezettként létrejön egy szint, de modell adatokat egyik Modell nézet sem fog tartalmazni.

Tervlapkönyv Adatok Befűzése PLN Fájlba

Amikor ARCHICAD 25-ben egyszerű PLN fájlt hoz létre, Tervlap adatokat fűz össze Tervfájlba. ARCHICAD 25-ben minden Tervfájl alapértelmezettként tartalmazza mind a Modell nézetet, mind a Tervlapkönyvet. Ez azt jelenti, hogy a PLN fájl, melybe a Tervlapkönyv adatok kerülnek befűzésre, már tartalmazni fog egy vagy több tervlapot a saját tulajdonságaival és beállításaival. Ezért az eljárás az összefűzés szokásos szabályait követi, ami azt jelenti, hogy abban az esetben, ha egy bizonyos beállítás már létezik a fogadó fájlban, a meglévő adatok megmaradnak és az összefűzendő adatok nem írják felül azokat.

A legutóbbi aktív Tervfájlban (mely a modell adatokat tartalmazza) használja a Fájl > Együttműködés > Fűzd össze parancsot a másik elmentett ARCHICAD 25 fájllal (mely a Tervlapkönyv adatokat tartalmazza) való összefűzéshez. A megjelenő párbeszédpanelban válassza a Tervlapkönyv parancsot a fájl Tervlapkönyv adatainak az aktív Tervfájlba történő befűzéséhez.

Megjegyzés: A kézikönyvben leírt útvonalat kövesse, vagyis: a Tervlapkönyv adatait tartalmazó PLN fájlt fűzze a Modell adatot tartalmazó PLN fájlba, és nem fordítva.

A PLN fájlban, mely a modelladatokat tartalmazza, nyissa meg a Szervezőt úgy, hogy közben mindkét fájl Tervlapkönyvét látja.

Tervlap Könyv Beállítások

Használd a hierarchiát lehetőséggel az azonosítók a Tervlapok hierarchiában elfoglalt helyét tükrözik, ide értve az Alcsoportokban elfoglalt helyüket is.

Az Egyszerű tervlapsorrend használata opció a Tervlapkönyv összes Tervlapjához rendel azonosítót. Az azonosító kiosztás a Navigátor tetejéről lefelé halad, nincs tekintettel a Tervlap hierarchiában elfoglalt helyére. Ebben az esetben az Alcsoportoknak nincs azonosítója.

Lezárt kiadás esetén itt a Kiadási dátum is látható. Egyszerre csak egy kiadás lehet megnyitva. A párbeszédablakba történő belépéshez válasszon egy Tervlapot - vagy a Tervlap ablak megnyitásával vagy a Navigátor/Szervezőből történő kiválasztással.

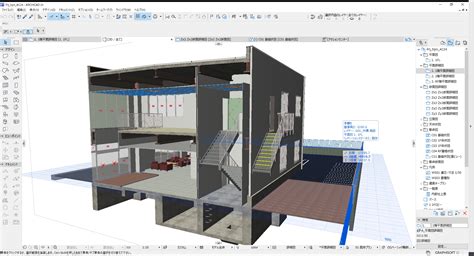

Kattintson a Navigátor alján lévő „Beállítások” gombra.

Rajz azonosító megadásának folytatása az előző tervlaptól: Jelölje be ezt a négyzetet, ha az azonosítót az előző tervlapon lévő azonosítók sorozatát folytatva kívánja hozzárendelni. Ez akkor lehet hasznos, ha meg kell különböztetnie ezeket az adatokat a különböző tervlapoknál.

Például, előfordulhat, hogy a terv már a kivitelezési szakaszban van, de egy Tervlap még mindig előkészítési stádiumban van, míg egy másik Tervlap státusza „A vállalkozó jóváhagyta”.

Ehhez hasonlóan a dokumentáció különböző részei (pl. Megjegyzés: Egy tervlap, tervlapsablon vagy alkészlet beállításainak lefoglalásához az alábbi jogokkal kell rendelkeznie: Tervlapok és Alkészletek - Törlés/Módosítás.

Tervlapok és Alkészletek Lefoglalása

Használja a Navigátor helyi menüit a kívánt tervlapok lefoglalásához: kattintson a jobb gombbal a tervlapra, és válassza a Lefoglalás parancsot.

Megjegyzés: A tervlap mozgatásához le kell foglalnia a tervlap cél mappáját és forrás mappáját. Ha a kijelölt mappa is elérhető, a parancs neve: Lefoglalás minden elérhető al-elemmel együtt.

Használja a Navigátor helyi menüit a kívánt alkészletek lefoglalásához: kattintson a jobb gombbal az alkészletre, és válassza az Alkészlet lefoglalási beállítások parancsot.

Konverziós Figyelmeztetések és Beállítások

Az alábbiakban az összes lehetséges figyelmeztetés listája látható, melyet a program megjeleníthet a konvertálás során.

• Rajzok állapotellenőrzése: A Rajzok állapotellenőrzésének módosítása jelentős fejlesztésen esett át az ARCHICAD 25-ben a PlotMaker 9-hez viszonyítva. PlotMaker 9-ben a program ellenőrizte a Rajz forrásfájljának utolsó változtatási dátumát. PlotMaker 9 fájl ARCHICAD 25-ben való megnyitásakor egy átmeneti állapot jön létre: az LBK fájl nem tartalmaz minden ARCHICAD 25 számára fontos információt ahhoz, hogy eldöntse a tervlapkönyvben található rajzok változtatásának állapotát. Ebben az esetben az állapotellenőrzés a régi módszer szerint történik (ami azt feltételezi, hogy minden rajz, mely módosított pln forrásból származik, frissítést igényel).
• Rajz nevek és azonosítók: Nem minden, a PlotMaker 9 LBK fájlból származó Rajz névnek és Rajz azonosítónak lesz a pontos megfelelője ARCHICAD 25-ben történő megnyitáskor. PlotMaker 9-ben a Rajz név mindig megegyezett a Nézet nevével, melyből létrejött. ARCHICAD 25-ben a Nézet neve két részből tevődik össze: Nézet nevéből és Nézet azonosítójából. PlotMaker 9-ben a Rajz azonosító értéke (melyet Rajz számnak hívtak) származhat a Tervlapból vagy az ARCHICAD nézőpontból, de egyéni értéket is kaphat. ARCHICAD 25-ben az ARCHICAD Nézőpont opció nem elérhető.
• Tervlapra helyezett rajzok: LBK fájl ARCHICAD 25-be való befűzése során minden tervlapra helyezett elem, a könyvtári elemeket is beleértve, összevonásra kerül. Ennek ellenére, az összevont terv által használt könyvtárak nem töltődnek be automatikusan az ARCHICAD 25 tervbe.
• Nyomtatási színek: A tervlapokba másolt vagy rajzolt elemek eredeti nyomtatandó színei visszaállításra kerültek PlotMaker 9-ben, a Könyvbeállítások párbeszédpanelban a Tervlapokon lévő elemek nyomtatandó színeit állítsa a szürke árnyalataira vagy feketére.
• Kitöltési beállítások: A kitöltésre vonatkozó megjelenítési és kimeneti beállításokat nem lehetett konvertálni PlotMaker 9-ben, ezért alkalmazzon globális beállításokat a kitöltésekhez. Ezeknek a beállításoknak nincsen megfelelőjük ARCHICAD-ben, így azokat nem lehetett konvertálni.
• OLE rajzok: Az OLE rajzokat nem sikerült konvertálni. Az ARCHICAD nem támogatja az OLE technológiát, így az LBK fájlban található OLE rajzok nem konvertálhatók megfelelően. (Amennyiben az OLE rajz az LBK fájlba a forrás alkalmazáshoz élő kapcsolat nélkül került beágyazásra, csak a rajzot látja, de frissíteni azt nem tudja.) Az OLE rajzok beazonosítására használja a Rajzkezelő palettát: a Típus oszlopban keresse az OLE ikonokat.
• Szerkesztett rajzi fóliák: Szerkesztett rajzi fóliák visszaállítva. PlotMakerben módosítani tudta a fóliák Mutasd/Rejtsd el rajzi állapotát.
• Szövegek és jelek mérete: Szövegek és jelek méretének változtatásai. PlotMakerben be lehetett állítani a szövegek és jelek méretét úgy, hogy megőrizzék eredeti méretüket, még azután is, hogy a kimeneti lépték módosult.
• Egyedi vonalvastagság: Egyedi vonalvastagság visszaállítása a toll vonalvastagságára. PlotMakerben egyéni vonalvastagságokat lehetett rendelni a vonalakhoz, körökhöz és görbékhez. Ebben az esetben a vonal színe a hozzárendelt tollból adódott, de a vonalvastagság az elemek beállítások párbeszédpanelében egyénileg lett beállítva.

Fóliák, Tollak, Kitöltések és Automatikus Szövegek

Az ARCHICAD 25 PLN fájl megörökli az LBK Tervlapkönyv fóliáit. A PlotMaker fólia neve átneveződik ARCHICAD fóliává.

Valamennyi automatikus szövegbejegyzés konvertálásra kerül. Néhány elem neve ezek közül megváltozik. A következő automatikus szöveg elemek is konvertálásra kerülnek. Ezek elérhetők ARCHICAD 25-ben, a szövegmezőt akár Modell nézetben, akár Tervlapon szerkeszti. Néhány név megváltozott.

Tervlapsablon Méretezés

A Tervlap méret másképpen van meghatározva ARCHICAD 25-ben. PlotMaker 9-ben és korábbi verziókban a Tervlap mérete az oldal nyomtatható területét jelentette (a lap teljes mérete mínusz a margók, mind a négy oldalon). ARCHICAD 25-ben a tervlap mérete a papír teljes méretét jelenti. Ez a változtatás nem befolyásolja sem a Tervlap teljes méretét (nyomtatható terület + margók mind a négy oldalon), sem a nyomtatandó terület vagy bármely margó méretét. Ezek az előző verziókéval azonosak maradtak; csak a nevük változott meg, hogy jobban megfeleljenek a hétköznapi gyakorlatnak, ahol a tervlap a teljes papírlapot jelenti. A Tervlapsablon méretek ennek megfelelően konvertálódnak.

Méret: Adja meg a Tervlapsablon méretet a legördülő listabeli szabványos papír méretekkel vagy az egyéni lehetőség használatával.

A Tervlap alatt: Tervlapsablon elemek megjelenítése a tervlap mögött. Megjegyzés: Az alapértelmezett mód az „Automatikus elrendezés”.

Rajz Elrendezési Beállítások

Navigátor hely alapján: A rajzok a Navigátor nézet térképen való megjelenésük sorrendjében (fentről lefelé) kerülnek lehelyezésre. (Az Alaprajzok kivételek; ezek Nézet térkép szerinti sorrendjükben lentről felfelé kerülnek lehelyezésre, pl. Sortörés beszúrása a sorozatok közé: A „Sorozat” az Ön által megadott fenti Sorozat beállítások függvénye: ha a sorozatot Név / Azonosító alapján (vagy Azonosító / Név alapján) rendezi, ennek a négyzetnek a bejelölésével új sort/oszlopot nyit minden alkalommal, ha a Név (vagy Azonosító) változik. Ha a sorozatot Navigátor hely alapján rendezi, új sor/oszlop nyílik minden új Navigátor nézet térkép mappához.

Rajzok közötti távolság: Adja meg a lehelyezett rajzok sorai és oszlopai közötti távolság hosszát.

Rajzszámok formátuma: A cella azonosítóját a sor és az oszlop száma együttesen adja meg.

Rajzot átmetsző vonalak elrejtése: Ha valamelyik rajz egynél több cellányi helyet foglal el, átmetszi a háló valamelyik vonalát.

Több cellát elfoglaló rajzok: Egyes rajzok egynél több cellányi helyet foglalnak el.

További Beállítások és Újdonságok

Elrejtés alaprajzon gomb: Az Elrejtés alaprajzon gomb egy új lehetőség az ARCHICAD-ben. Ha ezt használja, az Ajtók/Ablakok egyáltalán nem láthatók az Alaprajzon, mintha nem is léteznének Ajtók/Ablakok a Falakban.

A metszeti kitöltések esetén újdonság, hogy nem állíthatók be bittérképek. Az automatikus verzióváltás után a terv Rajz felülírási szabályokat használ, melyek nagyrészt az ARCHICAD 9 kitöltési beállításainak felelnek meg.
