Az ARCHICAD tárgyak részletességének beállítása kulcsfontosságú a projekt vizuális minőségének és teljesítményének optimalizálásához. A különböző nézetbeállítások és könyvtári elemek lehetővé teszik a felhasználók számára, hogy testre szabják, hogyan jelennek meg a tárgyak 2D-s és 3D-s környezetben.
Könyvtári Elemek és Beállítások

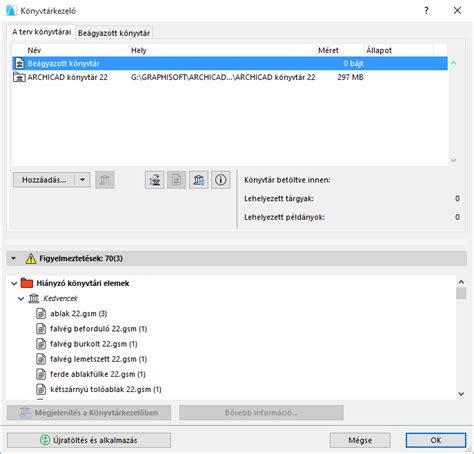

Az ARCHICAD Könyvtár számos tárgyat kínál, amelyek három fő mappában találhatók: Alapkönyvtár, Látvány és Kiegészítők. Ezek a mappák tovább tagolódnak almappákra, így könnyen megtalálhatók a különböző típusú elemek, mint például bútorok, dekorációs tárgyak, egészségügyi és szórakozási eszközök.
A Tárgy eszköz beállításai lehetővé teszik számos olyan tárgy elérését, amelyek nem tartoznak egyetlen kiemelt altípushoz sem. A jobb oldali Előnézet területen különböző módokon jeleníthető meg a tárgy, attól függően, hogy a bal oldali ikonok közül melyiket választja. Ha további információt szeretne a könyvtári elemről (pl. szerző, leírás), kattintson az Infó gombra.
A Tárgyakat a Könyvtári elem 2D-s jelképén meghatározott pontoknál fogva helyezheti el. Közülük az egyik az elsődleges fogópont. A többi pontot X-ek jelölik. Az elérhető paraméterek a tárgy függvényében változnak.
Bizonyos tárgyak Paraméterlistái alternatívaként használhatók a grafikus Egyéni beállítások helyett. A Minimális helyigény paraméter (mely sok tárgy esetében előfordul az ARCHICAD Könyvtárban) meghatározza az elhelyezett tárgy körül üresen hagyandó területet. Jelölje be a négyzetet a tárgyak és ajtók minimális helyigényének megjelenítéséhez alaprajzon egy körvonal és egy kitöltés segítségével a minimális helyigény paraméternek megfelelően.
A beállítások csak akkor lépnek érvénybe, ha a vonatkozó Elem vonaltípusainak/tollainak/attribútumainak felülírása jelölőnégyzet(ek) be van(nak) kapcsolva.
Megjegyzés: Bizonyos tárgyak esetén nincs megadva a GDL tárgy paraméter. Ez a panel alapértelmezettként nem látható. Ezen a panelen tetszés szerint állíthat be egyetlen felületet a tárgy számára. Ilyenkor a Textúra visszaállítás gomb is aktív.
Modellnézet-beállítások és Részletesség

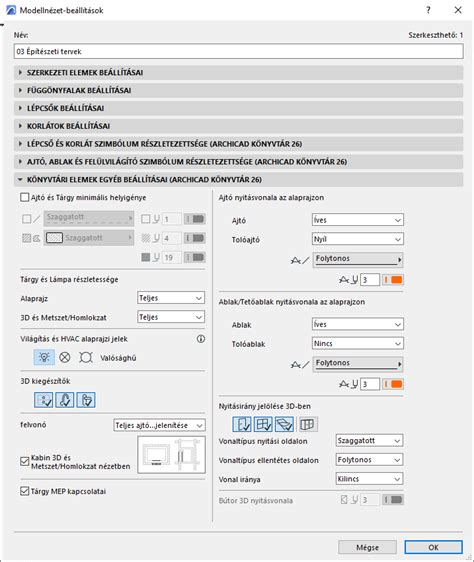

Alapértelmezés szerint a tárgyak és a lámpák a Modellnézet-beállításoknál megadott részletességet használják (MNB szerint). A tárgyak és a lámpák alapértelmezett beállításként az itt megadott részletességet használják (MNB szerint). Ha a kikapcsolt beállítást választja, a tárgy nem jelenik meg 3D-ben.
A Modellnézet-beállítások a nézetben található összes ajtóra és ablakra vonatkoznak. A Modellnézet-beállítások befolyásolják a lépcsők 2D-s és 3D-s megjelenését a képernyőn és a végeredményen. Válassza a Teljes vagy Sematikus opciót: ezek határozzák meg a lépcsők megjelenését és végeredményét a Metszetek/Homlokzatok, 3D és 3D Dokumentum ablakokban (beleértve a szerkesztő módot).
A 0. szinten a következő három lépcső látható különböző lépték mellett.
Űrszelvény: segítségével megjeleníthető vagy elrejthető az űrszelvény 3D és Metszet nézetben. Megjegyzés: Az űrszelvényre vonatkozó szabályok beállításához használja a Lépcső beállításainál lévő Szabályok és szabványok panelt. Minden lépcsőhöz két beállításcsoport tartozik (melyek a lépcső saját Lépcső beállítások párbeszédpaneljén találhatók). Ezekkel adhatók meg a megjelenítési beállítások a két jeltípushoz.
Speciális Tárgyak és Kiegészítők
Növényeket, Embereket és Járműveket találhat mind a 2D-s elemek, mind a Látványkészítés mappákban. A 2D-s elemek mappában található Emberek és Növények oldalnézetben láthatók, és a Metszet/Homlokzat/BF ablakban történő elhelyezésre készültek. Ezeknek az elemeknek teljes 3D-s megfelelői a Látványkészítés mappában találhatók, és a 3D-s ablakban, valamint a Fényképeken történő megjelenítést szolgálják. A Látványkészítés mappa néhány olyan kép elemet is tartalmaz, amelyeket textúra térképekhez használhat. Ezek a színezett nézetekben egyszerű kitöltésként láthatók, és csak a fényképeken jelennek meg.
Ha telepítette az MEP Modellező kiegészítőt, bizonyos ARCHICAD könyvtári tárgyakhoz csatlakozások tartoznak, így azok az MEP útvonalon található bármelyik tárgyhoz csatlakoztathatók. Válassza egyik lehetőséget a tervben szereplő világítás és gépészeti tárgyak alaprajzi jeleinek megjelenítésére.
A Library Part Maker 22 (LPM) az ARCHICAD egy kiegészítője, amellyel egyszerűbben és hatékonyabban hozhatók létre egyedi, GDL alapú könyvtári elemek. Segítségével a diákok, gyártók és építészek a GDL programozás mindenfajta ismerete nélkül használhatnak egy, a könyvtári elemek létrehozására szolgáló interaktív eszközt. Fontos: A Library Part Maker az Előfizetési Szolgáltatási Megállapodás felhasználói számára elérhető bizonyos országokban. A Library Part Maker 22 használatához be kell tölteni az MEP könyvtárat hogy teljesen működőképes MEP elemeket készíthessen. A legjobb felhasználói élmény érdekében a Library Part Maker 22 mellé az ARCHICAD 22 könyvtár frissítésének telepítése javasolt.
Egyéni Részletek Készítése
A Dokumentáció > Korrekciós bejegyzések > Részlet készítése paranccsal el lehet menteni parametrikus 2D-s könyvtári elemként a 2D-s Területkijelölővel körbevett területet. Kattintson a Dokumentáció > Feliratozás > Részlet készítése parancsra. A megnyíló párbeszédablakban adja meg a létrehozott elem helyét és nevét.
Megjegyzés: Az így létrehozott tárgyak viselkedése paraméterek segítségével szabályozható, amit egy speciális sablon biztosít a tervkönyvtárban. Ha ez a sablon hiányzik a projektkönyvtárakból, még mindig lehetséges Részletek elmentése, de csak mint leképezés, mindenfajta speciális intelligencia nélkül. A program jelzi, ha nem találja meg a Részlet sablont, és fölkínálja a művelet folytatásának ill.
