Az ARCHICAD egy komplex építészeti tervezőszoftver, amely számos funkciót kínál a tervezési folyamatok támogatására. Ezen funkciók közé tartozik a méretezési beállítások precíz kezelése, beleértve a tizedesjegyek megjelenítését és a papírméretekhez való igazítást.

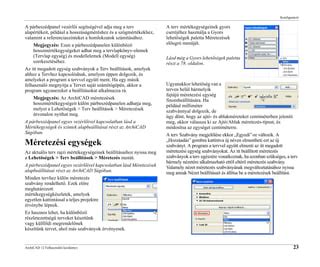

Méretezési Beállítások az Archicadben
Az Archicadben a méretezési beállítások rendkívül rugalmasak, lehetővé téve a felhasználó számára, hogy testre szabja a rajzok megjelenítését. A "Szabványos elnevezés" opció "Egyéni" értékre változik, ha a felhasználó testre szabja a méretezési beállításokat. A vezérlők beállítása közben a "Példa" mezőnél megtekinthető az előnézet, azaz látható, hogyan jelenik majd meg a Méretezés típusa a tervben.
Tizedesjegyek és Pontosság Kezelése
Az ARCHICAD lehetőséget nyújt a tizedesjegyek megjelenítésének finomhangolására. Az "Extra pontosság" opció kiválasztásával felső indexben további tizedesértékek jeleníthetők meg. Az extra pontossághoz tartozó értékek csak az interaktív konszignációknál jelennek meg felső indexben. A "Kerekítés" funkció a terület típusú méretek esetén érhető el. A "Más" opció választásával a program az értéket a beállított tizedesig kerekíti, de az utolsó számjegy(ek)et 5-ös vagy 25-ös léptékben határozza meg.
Például: A tizedesjegyek száma kettő, de mivel az Extra pontosság beállított értéke 25, a következő tizedesjegy is megjelenik felső indexben, 25 pontosságú kerekítéssel.
A "Pontosság" opció a fok, perc, másodperc és geodéziai egység szögmértékegység esetén érhető el.
Elem Paraméterek és Számítások
Az ARCHICAD számos elemetípushoz kínál specifikus paramétereket és számítási lehetőségeket. Ezek az elemek kerületének, térfogatának és magasságának meghatározására szolgálnak.
Kerület és Térfogat Számítás
- A héjszerkezeten vagy tetőn lévő összes áttörés teljes kerülete.
- Szerkezeti elem (gerenda, tető, héjszerkezet, födém vagy fal) térfogata. Ez a térfogat függhet egy meghatározott számítási szabálytól.
- Elem nettó térfogata.
- Tető-Héj-Födém-Felületháló: az esetleges nyílások területével csökkentve.
- Ajtó-ablak: Az ajtó/ablak által kivágott nyílás térfogata.
- Az elem kerülete az áttörések kerületével együtt.
- A fal kerülete változhat az Alaprajz vetítési beállításaitól függően.
Magasság Meghatározása
Az elem magassága a terv 1. és/vagy 2. szintekhez viszonyítva értelmezendő. Ablakok/ajtók esetében van jelentősége. A Terv 0,00 szintje mindig nulla az elem tényleges magasságának meghatározásához. Használja a mért magasság kívánt hivatkozási szintjének megfelelő paramétert: Első/második hivatkozási szint, Honszint, Terv 0,00 szintje vagy Tengerszint. Ezek a Lehetőség > Terv beállításai > Referenciaszintek menüben állíthatók be.
IFC Osztályozás és Tulajdonságok
Az ARCHICAD lehetővé teszi az elemek IFC (Industry Foundation Classes) szerinti osztályozását. Az IFC Hozzárendelést az IFC tervkezelőben lehet elvégezni. Az ARCHICAD elemek IFC szerinti osztályozása az Elembeállításoknál (az Osztályozás és tulajdonságok panelen) található. Az IFC típusú megfeleltetés az aktuális előnézeti fordító „Típusmegfeleltetés exportáláshoz” beállításától függ.
Szövegmegjelenítés és Formázás
Az ARCHICAD számos opciót kínál a szövegek megjelenítésének és formázásának kezelésére. A szövegelemek nyomtatása, rajzgéppel történő megjelenítése, szerkesztése során minden kódoló rendszer támogatott, ugyanez érvényes a DXF/DWG formátumra történő átalakításra is. A sorköz (azaz a függőleges sortávolság) értéke adható meg százalékban. Az ARCHICAD automatikusan „átfordítja” a szöveget úgy, hogy az olvasható legyen a képernyőn (ne fejjel lefelé álljon), a nézet irányától függetlenül.
A "Jellemző tárgyak" az Elembeállítások Listázás paneljén kapcsolhatók hozzá az elemekhez. Ez a panel alapértelmezés szerint nem látható.
Helyiség Meghatározások Elemekhez
Az elemekhez kapcsolódó "érintett helyiség" meghatározása elemenként eltérő lehet. Egy elemhez csak egy érintett helyiség tartozhat.
- FF panel: Annak a helyiségnek a száma (ha van), amelyből a panel kifelé néz.
- Tárgy, Fény, Alakzat, Lépcső, Korlát: az a helyiség, amelynek honszintje megegyezik az elem honszintjével.
- Gerenda: az a helyiség, amelyet a gerenda referenciavonala metsz 2D-ben.
- Oszlop: az oszlop bármelyik sarka által metszett helyiségpoligon.
ARCHICAD tutorial - Hogyan találjuk meg a helyiségeket?
A mért magasság kívánt hivatkozási szintjének megfelelő paraméter megválasztása kulcsfontosságú a pontos méretezéshez. A "Méretsegédvonal változása lépték szerint" opció lehetővé teszi a méretsegédvonalak állandó vagy léptékes tartását.
