Az ARCHICAD egy sokoldalú tervezőszoftver, amely lehetővé teszi egyedi falak létrehozását és kezelését. A falak tervezése során többféle vonaltípust használhatunk, beleértve az egyenes, görbe, trapéz és sokszög alakú falakat.

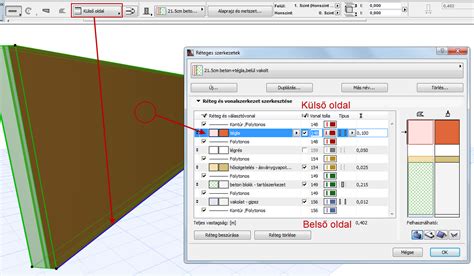

A falszerkezet lehet egyszerű, ahol egyetlen összetevő alkotja, vagy réteges, ahol több összetevő kombinációjából áll. Ezenkívül lehetőség van összetett, profilos falak létrehozására is, amelyek tetszőleges formájúak és többféle anyagot kombinálnak.
A falak paramétereit a Fal eszköz beállításainál adhatjuk meg. A falak alsó része a fal honszintjéhez van kapcsolva, hasonlóan a többi elemhez. Felső kapcsolatot hozhatunk létre a fal és a terv bármelyik, a falnál magasabban lévő szintje között. Szükség szerint állíthatjuk be a felső kapcsolattól vagy a honszinttől számított eltolásokat, ami módosítja a fal magasságát.
Az ARCHICAD-ben a rajzeszköz lehetővé teszi a tervben található rajzok vezérlését és kezelését. A Rajz eszközre duplán kattintva megnyílik a Rajz alapbeállításai párbeszédablak, amely négy panelt tartalmaz: Azonosítás, Tulajdonságok, Keret és Rajzfeliratok.
A "Tervlaponként" opció kiválasztása esetén a rajz azonosítója a tervlapon megadott beállításoktól függ. A "Rajz név" kiválasztása meghatározza, hogy a rajzhoz milyen módon rendelődjön név. A "Forrásfájl" mezőben jelenik meg az elhelyezett rajzfájl elérési útvonala, ha az külső kapcsolt fájl.
Az "Oldalszám." mező akkor jelenik meg, ha a rajz forrása többoldalas dokumentum, például PDF. A rajz frissítésének módja is beállítható: "Automatikus" esetén a rajz automatikusan frissül, ha a tervlap aktiválódik, míg "Kézi" esetén a rajz abban az állapotban marad, ahogy eredetileg el lett helyezve.
Alapértelmezetten a "Rajz tárolása a tervfájlban" négyzet be van jelölve. A Szélesség, Magasság, Nagyítás és Rajzlépték mezők kapcsolatban állnak egymással, így egy mezőben végrehajtott változtatás módosítja a többit, megőrizve a rajz arányait.
Megjegyzés: A Modellnézetben elhelyezett rajzok, valamint az elhelyezett rajzok és PDF-dokumentumok számára a lépték nem jelenik meg. Ha a tervlapon át szeretnénk méretezni a rajzot, választhatunk előre definiált értéket a "Rajzlépték" felugró ablakban, vagy megadhatunk egyéni léptéket.
A "Lépték hozzáadása az automatikus szövegekhez és tartalomjegyzékekhez" funkció segítségével a rajzlépték beilleszthető az automatikus szövegekbe, azonban PDF fájlok esetén ez a lépték megtévesztő lehet, mivel az ARCHICAD nem ismeri fel a PDF tartalmakat.
A "Horgonypont" azt a pontot jelenti, ahová a tervlapon a rajzot elhelyezzük. Ez a pont a rajz rögzített pontja is marad, ha elemei a forrásnézetben módosulnak. A rajzok számára kétféle horgonypont definiálható.
A "Nézet szerint" opció a rajz forrásnézetéhez rendelt tollkészletet használja. Szükség esetén a tollkészlet itt szerkeszthető. A rajz megjelenítését a saját fóliák mutatásával illetve elrejtésével vezérelhetjük a "Rajz saját fóliái" lehetőség segítségével.
A tervlapon a rajz képernyőn való megjelenítésének formátuma is beállítható. A "Gyors előnézet" opció esetén megjelenik a "Gyors előnézet" felirat, míg a "Nincs előnézet" esetén a rajz kerete látható "Nincs előnézet" felirattal.
Alapértelmezetten az elhelyezett rajz kerete változik meg a tervlaphoz igazodva, és szaggatott vonalként jelenik meg. A keret bármelyik sarokpontját kiválaszthatjuk és szerkeszthetjük. A keret rajzhoz való visszaállításához kattintsunk az "Igazítsd a rajzhoz" gombra.
A "Rajz felosztása több tervlap között" jelölőnégyzet csak akkor aktív, ha a rajz Séma vagy Index nézetből lett létrehozva. A "Nyomtatható keret hozzáadása" négyzet bejelölésével a rajz köré nyomtatható keret kerül.
ARCHICAD tutorial - Hogyan találjuk meg a helyiségeket?
A "Cím előnézeti terület" ablak a cím szimbolikus előnézeti képét jeleníti meg két formátumban. A "Visszahivatkozás" gombra kattintva léphetünk be a Visszahivatkozás párbeszédablakba.
Az alábbi táblázat összefoglalja a falak típusait és jellemzőit az ARCHICAD-ben:
| Fal Típus | Leírás | Lehetőségek |
|---|---|---|
| Egyszerű fal | Egyetlen összetevőből áll. | Egyenes, görbe, trapéz, sokszög vonal. |
| Réteges fal | Több összetevő kombinációjából áll. | Egyenes, görbe, trapéz, sokszög vonal. |
| Profilos fal | Tetszőleges formájú, összetett falszerkezet. | Többféle anyag kombinációja. |
