Homogén anyagok letöltése Archicadhez

Jó épületet csak akkor tudunk létrehozni, ha helyesen alakítjuk ki a határoló szerkezetek rétegrendjét. Ebben nyújt segítséget az Austrotherm rétegrend szerkesztő, amely egy egyedülálló fejlesztés, alkalmazásával a tervezők valódi réteges szerkezetekkel tudnak elindulni a tervezés során. Az Austrotherm rétegrendszerkesztő kiegészíti az ArchiCADben elérhető réteges szerkezeteket a hőszigetelőanyag gyártó által ajánlott megoldásokkal.

Hőszigetelőanyag-választás könnyedén

A rétegrendszerkesztő a megfelelő hőszigetelőanyag kiválasztásában nyújt segítséget, az egyes hőszigetelőanyagokról részletes alkalmazási- és termékinformációk hívhatók le. Hasznos segítség a bővítmény a hőszigetelőanyag vastagságok kiválasztásában (előzetes U érték kalkulációk inhomogén rétegrendek megadási lehetőségével). Műszaki adatokat tartalmazó általános építőanyag adatbázis is része a fejlesztésnek.

Az építész saját, egyedi rétegrendeket is definiálhat, amelyeket elmentve a későbbi munkája során fel tud használni.

Az Austrotherm ArchiCAD-be integrált rétegrendszerkesztő modulja

Elfordult már Önnel, hogy hosszas keresgélés után sem találta meg a gyártó honlapján a szükséges tervezési segédleteket? Szembesült már azzal, hogy tervezni szeretett volna egy szerkezetet és ehhez nem állt rendelkezésre elegendő műszaki információ? Az Austrotherm ArchiCAD-be integrált rétegrendszerkesztő modul nem csupán egy hőszigetelőanyag adatbázis, hanem jóval több annál.

Vezető hőszigetelőanyag-gyártóként abban a szerencsés helyzetben vagyunk, hogy egy épület valamennyi szerkezetére kínálunk hőszigetelő anyagokat. Ez tette lehetővé azt, hogy az építészek számára komplex segítséget tudjunk nyújtani a szerkezetek megtervezésében és a megfelelő hőszigetelőanyagok kiválasztásában. Ehhez mérten nem csak egyszerűen beintegráltuk termékeinket az ArchiCAD-be, hanem a való életben ténylegesen használt réteges szerkezeteket állítottunk össze a felhasználók számára.

A kezelőfelület funkciói

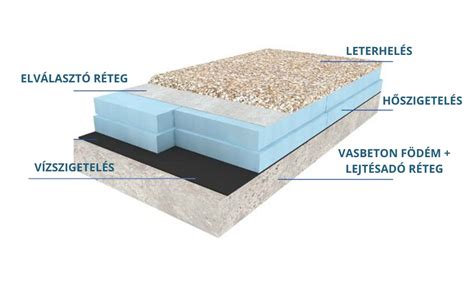

A kezelő felület bal oldali oszlopában ki tudjuk választani, hogy milyen épületszerkezetet szeretnénk tervezni. Ennek hatására megjelennek az adott épületszerkezethez definiált rétegrend sablonok. A konkrét szerkezet kiválasztásának hatására láthatjuk a szerkezet rétegfelépítését, továbbá aktivizálódnak az információs funkciók, elérhetővé válnak a kijelölt szerkezetre vonatkozó alkalmazási információk, valamint a kapcsolódó részletrajzok is egyetlen kattintással elérhetők.

Egyes rétegrendi elemek általános megnevezéssel szerepelnek a sablonban, a hőszigetelő anyagok viszont egy legördülő listából választhatók ki, így egy előre definiált szerkezeten belül csak azon hőszigetelőanyagok kiválasztása lehetséges, amelyek oda valók. Így elkerülhetővé válik a téves anyagválasztás.

Alapértelmezettként olyan vastagságot kínál a szoftver, amivel szerkezetünk teljesíti az ÉKM rendelet határoló szerkezetekre vonatkozó követelményértékét. Tervezési munkánkat segíti, hogy a rétegrend alakítása közben a hőátbocsátási tényező folyamatosan aktualizálódik és a legördülő listából csak a járatos hőszigetelőanyag-vastagságok választhatók ki.

Az építész saját, egyedi sablonokat is definiálhat, amelyeket elmentve a későbbi munkája során fel tud használni.

Általános építőanyag adatbázis és különleges alkalmazások

A fejlesztés része volt továbbá egy általános építőanyag adatbázis is, amiben csoportosítva találjuk meg az Austrotherm hőszigetelő- illetve a további építőanyagokat. Az itt található anyagok egy kattintással beilleszthetők a rétegrendünkbe vagy az általánosan megnevezett rétegrendi elemeket ki is cserélhetjük konkrét típusokra, azaz nevesíthetjük őket.

A kezelőpanel kiegészült egy „különleges alkalmazások” gombbal, ahol összegyűjtöttünk a polisztirolhabok néhány rendkívül fontos, ámbár sokak által kevésbé ismert alkalmazási területeit is, amelyek jól mutatják az EPS és XPS habok sokoldalú felhasználhatóságát. A képekre kattintva eljuthatunk a minket érdeklő témakörökhöz, amelyek közül néhány a teljesség igénye nélkül:

• A mélyépítésben az Austrotherm GeoBLOCK anyagunk - ami egy speciális blokkhabosított polisztirolhab termék - kiválóan alkalmazható szerkezetekre jutó terhelések, illetve töltések konszolidációjának csökkentésére.
• A magasépítésben a polisztirolhabot előszeretettel alkalmazzák például nagy fesztávolságú monolit vasbeton szerkezetek (jellemzően monolit vb.
• Az AT-KA könnyűbeton adalékanyag alkalmazásával, cement és víz felhasználásával könnyű, jó hőszigetelő képességű, megfelelő szilárdságú betonok készíthetők.

Építőanyagok definiálása és tulajdonságai Archicadben

A Lehetőség > Elemattribútumok > Építőanyagok párbeszédpanelen meghatározhatja és/vagy módosíthatja az építőanyagok meghatározásait. A párbeszédpanel bal oldalán megjelennek a tervhez előzetesen kiválasztott építőanyagok a Név és az Összemetsződés prioritása szerint. A párbeszédpanel jobb oldalán lévő mezőkben módosíthatja a listán kiválasztott építőanyag(ok) tulajdonságait.

Tulajdonságok módosítása

• Metszeti kitöltés: Adjon meg az építőanyaghoz egy metszeti kitöltést a legördülő menüből. A menüben a Kitöltéstípusok párbeszédpanelen „Metszeti kitöltésként” megadott kitöltések láthatók.
• Összemetsződés prioritása: A jobb oldali csúszkával módosíthatja az építőanyag más szerkezeti elemekkel való összemetsződésének a prioritását. Ha csak a projekt egy elemének a prioritását kívánja módosítani, akkor létrehozhat egy duplikált építőanyagot más prioritással.
• ID (Azonosító): Tetszőleges azonosító hozzárendelése ehhez az építőanyaghoz. Az Azonosító mező az építőanyagok listákban és címkékben történő azonosítására szolgál.
• Gyártó: Opcionálisan megadhatja az építőanyag gyártójának nevét. A Gyártó mezőként hozzáadható az Interaktív konszignációhoz, pl.
• Leírás: Tetszőleges leírást adhat ehhez az építőanyaghoz.

Anyagok és shaderek Archicadben

Ezek az anyagok egyszerű programok, melyek többsége egyéni beállításokkal rendelkezik a módosításhoz. Az anyagok általában konkrét célra szolgálnak, például gradiens vagy felületi struktúra (fa, márvány stb.) ábrázolására. Az összes anyag közül a legegyszerűbb a Szín shader. Csak az alapvető színmezők módosíthatók.

Különböző shader típusok

• Gradiens shader: Egyedi színátmenetek hozhatók létre különböző irányokkal és mintákkal. A legtöbb átmenet iránya megfordítható a Szög érték segítségével.
• Turbulencia: Ez a beállítás eltorzítja a színek közötti átmenetet. A Lépték érték a hatás intenzitását adja meg. A Gyakoriság érték akkor használatos, amikor a gradiens felületét animálja. A Kezdőérték módosításakor a program újraszámítja a turbulenciát.
• Ciklus: Bizonyos esetekben a szükséges textúratérkép az eredeti textúránál jóval nagyobb lesz. Ezzel a funkcióval a felület körbefutja a tárgyat.
• 3D-s gradiensek: A gömb alakú vagy hengeres gradienseknél a Sugár értékkel adható meg a térfogat.
• Prizma shader: A nézőpont és a felület által bezárt szög szerint határozza meg az irányát.
• Dudorodás: Ahhoz, hogy a shader effekt ne csak a geometriát, hanem a felület árnyékait is módosítsa, kapcsolja be a Dudorodás használata opciót.
• Zaj shader: Ez az anyag egy véletlenszerű mintát hoz létre, amely használható például egy Nap felületéhez vagy kő kiemelkedéseihez. A Zaj minden renderelő program szerves része, mivel segítségével az egyébként túl sima felülethez többé-kevésbé véletlenszerű egyenetlenségek adhatók.
• Színező: Egy beviteli csatorna értékét képezi le újra egy adott gradiens alapján.
• Szűrő shader: Ezzel a funkcióval egy másik anyag vagy bitkép szűrhető. Használja ezt a Szűrő shadert az anyag vagy bitkép fényerejének, kontrasztjának, árnyalatának és telítettségének pontosítására.
• Fokozati görbék: Ezekkel a paraméterekkel pontosan módosíthatók az eredeti kép fényes/színes területei.
• Fúzió effekt: Két textúra maszkolással kombinálható a hagyományos képszerkesztő programokban is használt átmenet funkcióval.
• Poszter shader: Eltávolíthatók a nem kívánt színátmenetek, és képregényhatás hozható létre.

A Leier cégcsoport első vállalkozását 1965-ben, a burgenlandi Horitschonban hozta létre Michael Leier. A cégcsoport kilenc hazai építőanyag gyárával a magyar szerkezeti építőanyag-gyártás meghatározó szereplőjévé vált az évek során.

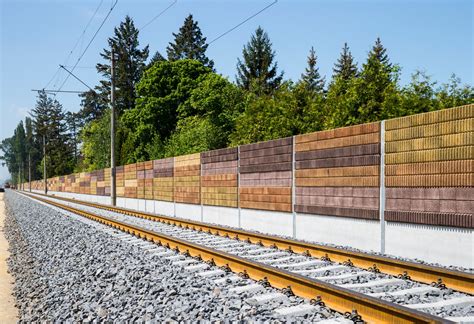

A fasortól a falemezfonaton keresztül az igazi és szép zajárnyékoló falakig. Kezdetben csak Ausztrián átautózva láttuk, hogy az autópályák mentén, bizonyos szakaszokon falak szegélyezik az utakat. Az EU-s fejlesztési támogatások beáramlásakor a mi jogrendszerünkben is megjelentek a környezetvédelemmel foglalkozó kötelezettségek, s a mi tervdokumentációinkban is megjelentek a környezetvédelmi munkarészek, s bennük a zajjal foglalkozó fejezetek számításokkal, megfelelőségi nyilatkozattal. Akkor sokan csak nyűgként kezelték ezt, ezért a sablonos zajvédelmi fejezetekből zömmel zajvédelemszerűség valósult meg. A kezdeti megfontolások egyik tévútja hozta el hazánkba a zajvédelem első evolúciós állomását, a falemez-fonatos, kátránypapíros zajvédő falat. Ez természetes anyagból készül, könnyű és olcsó. De sajnos nem árnyékolja le a zajt, és egy-két év alatt elveszíti szépségét. A második evolúciós lépést a tartósabb anyagok alkalmazásával tettük meg. Ekkor jöttek olyan falak, amik időállóbb anyagból készültek, pl. betonból, vagy fémből. A mindkét esetben problémát jelenthet a fal keménysége, ami miatt a zaj visszaverődik, esetleg felerősödik. A harmadik evolúciós lépcsőfokra azzal a fallal jutottunk fel, ami már nem csak korlátozza a hang továbbterjedését, hanem el is nyeli, azaz nem veri vissza. Ezt valamilyen porózus, vagy puha anyag képes teljesíteni, s így megjelentek a "fabeton" burkolatú falak. Elértünk így egy fejlettségi fokozatot, de sok esetben visszalépésnek is tanúi lehettünk pl. a tartósság tekintetében, mivel a betonra felvitt bevonat takarásában spórolni lehetett a betonnal, a betonvassal, sőt maga a bevonat sem maradt mindig ép egy-egy vízsugaras mosatás után. El kellett vesztegelni ezen az evolúciós lépcsőfokon egy darabig, mire a hatékonyág, tartósság, ár-értékarány összehangolhatóvá vált, és még a zajvédelmi igényeknek is megfeleltek a falak. Sajnos azonban épülnek olyanok is, amik még mindig kívánni valót hagynak maguk után. Még mindig van egy két titok ebben a műfajban, amit nem mindenki ismer. Pl. a fal színezése. Az egyhangú szürke színű anyagok nyilván olcsóbbak, és az is olcsó, ha ezeket csak lefestjük. Magam is láttam, ahogy a teddy-hengerrel mázolták a fiúk a pályaudvar előtti szakaszt. Zöld lett. De mára már megkopott. Fel kell ismerni, hogy az anyagában színezett felületnek nincsen párja. Ma már azonban - a negyedik generációs igényeknek is megfelelő zajárnyékoló falak telepítése került napirendre, ahol már az esztétika, a szépség is szempont. Örvendetes, hogy felismertük a korábbi tévutak hibáit, és megköveteljük azt is, hogy legyen a fal ízlésesen színes, mintája harmonizáljon a környezettel, esetleg népszerűsítse az eltakart települést. Ezt azonban csak úgy lehet okosan elérni, ha önmagában színezett anyagból gyártják a falat. - hangelnyelő; = "puha", ill. Örömmel jelenthetem, hogy már van ilyen termék a piacon. A szerkezetet vastag betonmag teszi stabillá, és hang-gátlóvá, a speciális kötőanyaggal, és színezőanyaggal kevert faipari melléktermék (Durisol) bevonat biztosítja a hangelnyelést, és a tartós színezést. Az így gyártott blokkok az előregyártás során mozaik-szerűen kerülnek bele az egyben beépítendő fal táblába. A minta alapján elmondhatjuk, hogy visszatértünk a fasorhoz, de ez már igazi zajárnyékolást ad. Próbálják ki! További információk a Leier Hungária Kft. okl. Leier Hungária Kft.
