Archicad IFC Szerkesztés Útmutató

Az IFC (Industry Foundation Classes) egy épületinformációs modellezési (BIM) szabvány, amely lehetővé teszi az adatok megosztását és együttműködését különböző szoftverek között az építési folyamat során. Az Archicad egy népszerű BIM szoftver, amely támogatja az IFC szabványt. Ez az útmutató részletesen ismerteti az IFC fájlok Archicadbe történő importálását és exportálását, valamint a kapcsolódó beállításokat.

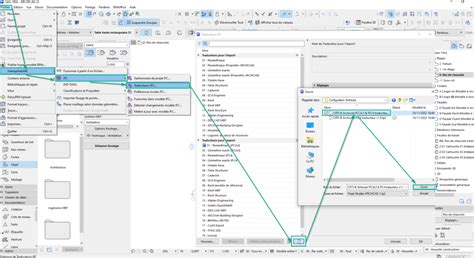

IFC Modell Importálása Archicadbe

Az IFC modell háromféleképpen importálható Archicadbe: a Megnyitás, az Összefűzés és a Kapcsolt modul folyamatokkal.

• Megnyitás (Fájl menü): Megnyit egy teljes modellt vagy egy IFC fájl szűrt részeit új tervként.
• Összefűzés (Fájl > Együttműködés > Összefűzés): Csak Alaprajz nézetben elérhető. IFC modell vagy annak egy részének beillesztése a futó Archicad tervbe. Az Összefűzés használata változatlanul hagyja a folyamatban lévő tervet, az adatok felülírása nélkül (ez a „Referenciamodell” alapú megközelítés). Az Archicad az Összefűzés folyamán mindig automatikusan új IFC Globalld (Archicad IFC ID) értékeket generál az összes importált elemhez, hogy elkerülje a fogadó terv IFC GloballD-jeinek felülírását.
• Külső IFC modell hozzáfűzése (Fájl > Együttműködés > IFC): Ezzel a paranccsal az aktuális ARCHICAD terv teljes tartalma vagy annak bizonyos elemei fűzhetők hozzá egy meglévő (nem nyitott) IFC fájlhoz. A „Külső IFC modell hozzáfűzése” esetében a létező IFC fájl tartalma védett; az IFC-hez hozzáfűzött fájl csak hozzáadódik, anélkül, hogy bármelyik elemét is felülírná. Ez azt jelenti, hogy amennyiben a befűzött elem IFC GlobalId attribútuma megegyezik az IFC fájlban már megtalálható elem attribútumával, a program az elem befűzésekor új IFC GlobalId attribútumot használ majd. Az elemek soha nem íródnak felül a hozzáfűzés eredményeként.

Az Importálás Folyamata és Kérdései

Az IFC elem Archicadbe történő importálása során több fontos kérdést kell figyelembe venni:

1. Importálni kell az IFC elemet Archicadbe?
2. Melyik Archicad eszköz (pl. Fal, Tárgy) használatos az IFC elem Archicadbe helyezéséhez?
3. Melyik Archicad fóliára kell helyezni az elemet és milyen attribútumok használatával?
4. Melyik Archicad osztályozást kell hozzárendelni az elemhez?
5. Az osztályozás alapján: milyen tulajdonságok érhetők el az elemhez?

A program elemzi a beérkező elemhez rendelt IFC adatokat, és megkísérli létrehozni a megfelelő jellemzőértéket az elemhez Archicadben. Az említett elemtulajdonságok mindegyike az alapértelmezett jellemzőjének értékét kapja.

IFC Modell Exportálása Archicadből

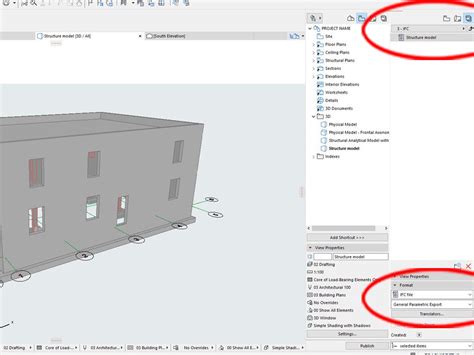

A Publikálás (Dokumentáció menü) segítségével nézetek publikálhatók bármilyen formátumú IFC fájlba. A választott módszertől függetlenül az exportálást egy IFC exportáló fordító végzi, amely meghatározza, hogyan történjen az ARCHICAD elemek értelmezése és megjelenítése IFC-ben. Az IFC exportáló fordítót az exportálási folyamat során kell kiválasztani.

IFC Export Beállítások

Az IFC exportálás során fontos figyelembe venni, hogy az IFC fájl nagy és nehezen kezelhető lehet, ha túl sok információt tartalmaz. Ezért fontos, hogy ne exportáljunk felesleges információt.

Project Info Konfigurálása

Mielőtt exportálnánk egy IFC fájlt a projektből, győződjünk meg arról, hogy a projektinformációk (Project info) konfigurálva vannak. Ezek a Fájl > Info > Projekt információ menüpontban találhatók. Bár alapértelmezetten üresek lehetnek, minden projekthez, telekhez és épülethez egyedi azonosító jön létre.

Ha több IFC fájlt tervezünk exportálni ugyanabból az Archicad projektből (pl. különböző szakterületek objektumai, több épület, vagy eltérő tervezési változatok), javasolt a projektinformációk kitöltése, hogy később ne kelljen módosítani. A projektinformációk hatással vannak a fájl GUID azonosítóira.

Minden IFC exportálási típushoz saját projektbeállítások tartozhatnak. Ezek a beállítások importálhatók és exportálhatók.

IFC Export Beállítások Áttekintése

Az összes modell exportálásához 3D nézetben kell lennünk, és biztosítani kell a helyes fordító (translator) használatát. Az Opciók gombra kattintva tekinthetjük meg az IFC export beállítások összefoglalóját. A Modell szűrő alatt további szűrési lehetőségek is elérhetők.

Az IFC fordítók ablakában módosíthatjuk vagy új fordítókat hozhatunk létre. Javasolt egy meglévő fordító másolása, hogy ne sértsük meg az alapértelmezett beállításokat.

Különböző Export Beállítások

1. Modell szűrő (Model filter): Lehetővé teszi a kívánt elemek szűrését előre beállított lehetőségek alapján.
2. Típus hozzárendelés (Type mapping): Itt választhatjuk ki, hogy az egyes elemek milyen IFC típusként legyenek exportálva.
3. Geometria konverzió (Geometry conversion): Meghatározza, hogy milyen geometriai formában történjen az export.
4. Tulajdonság hozzárendelés (Property mapping): Lehetőséget ad feltételek alapján történő tulajdonságok beállítására.
5. Adat konverzió (Data conversion): Kiválaszthatjuk, hogy milyen adatok kerüljenek az IFC exportba a geometrián kívül.
6. Egység konverzió (Unit conversion): Itt választhatjuk ki a mértékegységeket az exportált IFC fájlban.

1. Modell Szűrő

Rácsrendszerek Exportálása: Ha szeretnénk, hogy a rácsrendszerek is exportálásra kerüljenek az IFC fájlba (pl. a Catenda Hubban való megtekintéshez), a modell szűrőben győződjünk meg róla, hogy a „Grid system and Elements” (Rácsrendszer és elemek) jelölőnégyzet be van pipálva.

2. Típus Hozzárendelés

Az IFC exportálás során minden elem kap egy IFC típust. A használni kívánt IFC fordító kiválasztása után a Típus hozzárendelés részben kezelhetjük az exportált IFC-k típus-hozzárendelését. Főként két lehetőség van: Elem típus (minden elem automatikusan kap egy alap IFC típust) és Osztályozás (rugalmasabb és részletesebb hozzárendelés specifikus osztályozási szabványok szerint).

3. Geometria Konverzió

A geometria konverziós beállítások lehetővé teszik az Archicad elemek geometriájának különböző módokon történő átalakítását. Lehetőségek közé tartozik a Parametrikus (kivételekkel), a BREP (pontos geometria), valamint az elemek Szilárd elem műveletekhez kapcsolódó beállításai (pl. Extrudált/forgatott, vagy BREP).

Az Extrudált/forgatott elemek csatlakozásokkal opció esetén a falak vagy tetők, különösen a ferde elemek szépen kapcsolódnak egymáshoz.

A BREP (pontos geometria) opció külön BREP felületekként exportálja a geometriát. Ez pontos felületeket eredményez, amelyek minden szerzői eszközben egységesen értelmezhetők.

A felületek színe az Archicad Opciók > Elemattribútumok > Felületek menüpontban konfigurálható, és ezek a színek az IFC fájlban is megjelennek.

A Modell pozíciójának meghatározása opció a projekt helyszínét dönti el. Fontos egyeztetni egy közös koordinátapontot a projekt elején.

IFC Sémával kapcsolatos opciók

Anyagmegőrzési mód (csak IFC2x3): Meghatározza, hogy az elemek hogyan legyenek exportálva az anyagok megőrzése érdekében (pl. soha ne robbantsuk szét az elemeket, robbantsunk szét szükség szerint, vagy robbantsunk szét minden elemet).

Kompozit szerkezetek és komplex profilok: Lehetőség van komplex épületelemek részekre bontására.

4. Tulajdonság Hozzárendelés

A Tulajdonság hozzárendelés menüpontban (Fájl > IFC > Interoperabilitás > Tulajdonság hozzárendelés) választhatjuk ki az exportálni kívánt IFC verziót (IFC2x3 vagy IFC4), és Pset-eket (tulajdonságkészleteket) adhatunk hozzá.

Az új egyéni tulajdonságkészlet nevének megadásával vagy meglévő kiválasztásával az IFC tervkezelőben és az elem Beállítások párbeszédpanelén megjelennek az új IFC adatok.

5. Adat Konverzió

Az Adat konverzió alatt kiválaszthatjuk, hogy milyen típusú adatokat szeretnénk exportálni az IFC fájlba a geometrián kívül. Az Elem paraméterek opció az Archicad elemparamétereit konvertálja IFC mennyiségekké vagy tulajdonságokká, ami jelentősen megnövelheti a fájlméretet. Az IFC Alapmennyiségek (méret, terület, térfogat) opció kipipálása fontos lehet az IFC fájl Catenda Hubba történő importálásához.

IFC Fájltípusok

• .ifcXML: XML struktúrát használó IFC adatfájl. Ajánlott olyan partnerekkel való együttműködéshez, akik nem tudják kezelni az eredeti .ifc formátumot, de tudnak XML adatbázisokkal dolgozni.
• .ifcZIP: ZIP tömörítési algoritmust használó IFC adatfájl. Az .ifc vagy .ifcXML tömörített változata.

Tipp: Az IFC modell exportálását követően célszerű az IFC modellt ellenőrizni egy IFC megjelenítőben (vagy az Archicad-ben, az IFC fájl ismételt megnyitásával).

A megnyitási folyamat során (az IFC modul elhelyezési folyamatához hasonlóan) a fájl importálása az IFC importáló fordító alapján történik. A listában látható fordítók szülő sablonja zárójelben látható. Válasszon fordítót a sablonok közül, majd kattintson az OK gombra, vagy a Sablon keresése lehetőségre másik sablon betöltéséhez.

Kattintson a „Megnyitás” gombra az IFC modell importálásához a kiválasztott Fordító alapján.
