Archicad és Lumion exportálás magyarul

Az Archicad egy komplex építészeti tervezőszoftver, amely számos exportálási lehetőséget kínál más 3D-s és renderelő szoftverekhez, mint például a Lumion. A hatékony munkafolyamat érdekében fontos ismerni a különböző fájlformátumokat és azok specifikumait.

Archicad exportálási lehetőségek

Az Archicad számos fájlformátumot támogat az exportáláshoz, lehetővé téve a zökkenőmentes együttműködést más alkalmazásokkal.

Általános 3D modellek exportálása

• SketchUp (.skp): A SketchUp egy népszerű 3D modellező szoftver, amelyhez az Archicad képes exportálni. Ezzel a lehetőséggel a modellezők egy része a SketchUp felületén rendezi be az egész modellt, majd ebből csinál Artlantis tárgyat.
• 3DS (.3ds): Ez a fájlformátum a 3ds MAX 3D modellező, animációs és renderelő szoftverrel való együttműködéshez használatos.
• OBJ (.obj): Az OBJ egy nyitott geometria definíciós fájlformátum, amelyet számos 3D grafikus alkalmazás támogat.
• STL (.stl): Az STL formátum elsősorban gyors prototípus-készítéshez, 3D nyomtatáshoz és számítógéppel támogatott gyártáshoz használatos. Az Archicad exportálhat STL fájlokat, de fontos tudni, hogy ez a formátum csak a 3D modell felületgeometriáját tárolja, háromszögekre bontva, és nem ellenőrzi a hibákat, valamint nem tárolja a mértékegységet.
• COLLADA (.dae): A COLLADA (Collaborative Design Activity) egy interaktív 3D alkalmazásokhoz készült csereformátum.
• Universal 3D (.u3d): Ez egy fájlformátum 3D adatokhoz.

Speciális exportálási formátumok és protokollok

• IFC (Industry Foundation Classes): Az IFC egy iparági szabvány, amely lehetővé teszi az épületinformációs modellek (BIM) cseréjét különböző szoftverek között. Az Archicad támogatja az IFC exportálást, beleértve az IFC 2x3 formátumot is a szerkezeti analízis modellek cseréjéhez, ami jelenleg kísérleti funkció. Az IFC exportáló fordító határozza meg, hogyan értelmeződjenek és jelenjenek meg az Archicad elemek IFC-ben.
• DWG: Az Archicad képes DWG fájlokat olvasni és írni, de előfordulhat, hogy nem tudja kezelni azokat az elemeket, amelyeket egy adott szoftver natív eszközeivel hoztak létre.
• PDF: A PDF formátumot dokumentumok egységes bemutatására tervezték. Az Archicad képes PDF-ként menteni és publikálni nézeteket és tervlapokat, amelyeket aztán társtervezőkkel lehet ellenőriztetni. A PDF-ben végzett korrekciók visszainportálhatók az Archicadbe a Feladatszervező segítségével.
• DWF: A DWF egy biztonságos fájlformátum az Autodesk fejlesztésében, amelyet a tervezési adatok hatékony terjesztésére terveztek.
• BIMx: A BIMx egy interaktív 3D modellformátum, amelyet az Archicad hoz létre. A BIMPROJECT a projekt szerveradatait tartalmazza, míg a Travel Pack funkció a helyi adatok hordozható másolatát hozza létre.
• Cinema 4D Exchange: Ez a Maxon magas szintű 3D modellező, renderelő és animációs megoldásával való szoros integrációt teszi lehetővé.
• Artlantis: Az Artlantis egy önálló renderelő alkalmazás, amelyet kifejezetten építészek és tervezők számára fejlesztettek ki. Az Archicad képes exportálni Artlantis formátumba.
• Twinmotion: Az Archicadhoz készült Twinmotion kiegészítő lehetővé teszi az Archicad 3D modell FBX formátumba történő exportálását. Az FBX formátum fő célja a digitális tartalomalkotó alkalmazások közötti együttműködés biztosítása.
• VRML (Virtual Reality Modeling Language): Ez egy szabványos fájlformátum 3D interaktív vektorgrafika megjelenítésére.
• Piranesi: Egy interaktív festőrendszer, amely lehetővé teszi a felhasználó számára, hogy művészi képeket hozzon létre konvencionális modellező alkalmazásokkal létrehozott 3D jelenetekből.
• The Electric Image Animation System (EIAS): Egy kiváló 3D animációs és renderelő csomag.
• KML: Az KML (Keyhole Markup Language) egy XML alapú jelölőnyelv földrajzi adatok internetes böngészőkben történő megjelenítésére.

Lumion exportálás és integráció

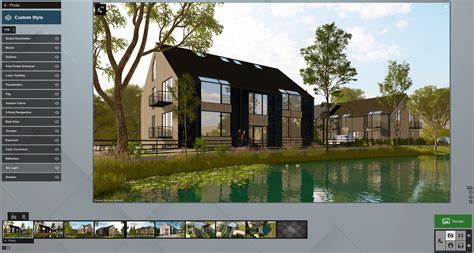

A Lumion egy népszerű valós idejű 3D renderelő és vizualizációs szoftver, amelyet gyakran használnak építészeti projektek bemutatására. Az Archicad modellek Lumionba történő exportálása általában a fent említett általános 3D formátumokon keresztül történik, leggyakrabban .skp (SketchUp) vagy .fbx formátumban.

A Lumionba történő exportálás során fontos figyelembe venni a modell részletességét és optimalizálását. A "poligon számláló" kiegészítő segíthet a modell részletességének ellenőrzésében. A belső tárgyak térbeli megjelenítésének optimalizálása, valamint a kilincsek és egyéb apró részletek finomítása csökkentheti a renderelési időt.

A textúrázás Lumionban hasonlóan működik, mint más renderelő szoftverekben. Az Archicadből átvitt modellek színei és anyagai alapként szolgálnak, amelyekre aztán textúrákat lehet húzni. Vannak beépített növények (billboard és 3D), amelyek gazdagítják a jelenetet.

A Lumion korábbi verzióiban (pl. Lumion 4, 5.3) előfordulhattak importálási problémák, például kúpcserép esetén, ahol a középső cserép átlátszóvá vált. Ezeket a problémákat a szoftverfrissítésekkel általában javítják.

A Lumion fejlesztései, mint például a "White model render" funkció, hasznosak lehetnek a modellezők számára a modell állapotának gyors megtekintéséhez. Azonban a Lumion 6-os verziója hozta be az első olyan funkciókat, mint a billboard textúrák szerkesztése.

Tippek és trükkök

• Teraszos terep készítése: Az Archicadben teraszos terep készítéséhez szilárdtest-műveleteket lehet használni.
• Tetőablakok alaprajzi jelölésének kezelése: Ha a felsőbb szinteken lévő tetőablakok alaprajzi jelölése látszódik az alsóbb szinteken, az alaprajzi metszősík finomhangolásával, a tetősík ablak elembeállításaival, vagy a modellnézet lehetőségeivel lehet ezt kezelni.
• Interaktív konszignáció: Az Archicad belső helyiséglistáit lehet formázgatni, és interaktív konszignációt létrehozni, amely nem mindig lesz tökéletes, de kiegészítőkkel fejleszthető.
• Belső terek tervezése: Belső terek tervezésekor a falakra tapétát legegyszerűbben textúraként lehet felvinni. Vannak speciális kiegészítők is álmennyezet és álpadló készítéséhez.
• Hőhídmegszakító ára: A Schöck Isokorb hőhídmegszakító árának megtalálása nehézkes lehet, mivel azt gyakran titkolják.
• Modell optimalizálás Lumionhoz: A Lumionba történő exportálás előtt érdemes optimalizálni a modellt. Ez magában foglalja a belső tárgyak térben való nem mutatását, valamint a részletek (kilincsek stb.) finomítását.
• Tervlapra pausz nézet ráoktálása: Ezt Archicadben a pausz nézet funkcióival lehet megtenni.
• Textúrázás Archicadből Lumionba: Az Archicadből Lumionba történő textúrázás hasonló az Artlantisban alkalmazotthoz. Az azonos színeket azonos anyagnak veszi, és azokra húz rá textúrát.
• Archicad és renderfarmok: A renderfarmok használata jelentősen gyorsíthatja a renderelési folyamatot, különösen összetett projektek esetén.
• Valós idejű renderelés Archicadben: A jövőben elképzelhető, hogy az Archicadben is lehetőség lesz valós időben, élethű anyagokkal megtekinteni az épületet OpenGL helyett.
• Anyagok és tárgyak kezelése: Az anyagok, növényzet és tárgyak elhelyezése, valamint a fényirány beállítása időigényes folyamat lehet, különösen több nézet esetén.
• Cinerender vs. Artlantis: Bár a Cinerender (Archicad beépített renderelője) látványban überelheti az Artlantist, ha kellőképpen finomhangolják, az Artlantis gyorsabb renderidőket tud produkálni összetett jelenetek esetén.
• Fájlok mentése és megnyitása: Az Archicadben a fájlokat a "Fájl > Mentés másként..." paranccsal lehet exportálni, és a "Fájl > Megnyitás..." paranccsal lehet megnyitni.
