Egy tető élének, tetőben lévő áttörés élének felülete és/vagy szöge testre szabható. A tető alapmagassága fizikailag kapcsolódik honszintjéhez. Ha később módosítja a honszint helyét, az alapvonal vagy alap poligon szintjétől kerül mérésre, amely egy vízszintes, nem nyomtatott vonal, melyet a tető létrehozásakor rajzol meg.
A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. További részleteket a tetők létrehozásáról és módosításáról ld.
Él beállításai
Szög
Válaszon egy szöget (függőleges, vízszintes, merőleges, egyéni) a tetőél számára. Megjegyzés: Alapértelmezett beállításként a tetőél felületi anyagát a tetőhöz választott építőanyag határozza meg. A tető összes élfelülete felülírható a Tetőbeállítások Modell panelének vezérlőivel. Beállíthat eltérő egyedi élszöget bármely különálló él(ek)hez. Ha ezt teszi, akkor egy sárga színű „egyedi” ikon jelenik meg a Tető beállítások panelen az éltípus beállítására szolgáló vezérlő mellett. Ha egy olyan élre kattint, amely két kiválasztott, egysíkú tető közös csatlakozása, a Gérbe vágott kiegészítő opció is elérhető.

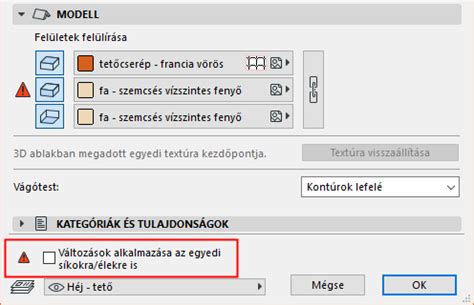

Ha később, még nyitott párbeszédablaknál módosítja az élszög beállítást a Tetőbeállításoknál, az „egyéni élet” jelölő sárga jelzés piros árnyékot kap. Ez azt jelenti, hogy a tetőél szöge meg fog változni: kívánja a módosítást az egyéni szögű élekre is alkalmazni? Ha igen, akkor jelölje be a jelölőnégyzetet a Tetőbeállítások panel alján (Változások alkalmazása az egyéni síkokra és/vagy élekre is).
Felület
Kattintson a Felület felülírása gombra, majd válassza ki az egyedi felületet a tetőél(ek)hez. Felületek felülírása: A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet. Megjegyzés: A felső felület felülírása, amennyiben vektoros kitöltés, alkalmazható fedőkitöltésként is a tetőn (a „Kitöltés használata a felületről” négyzet aktiválásával az Alaprajz és metszet panelen a Tető beállításokban). Ha ezen felül a fedő kitöltés egyedileg beállított kitöltési origóval rendelkezik (pl. Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az elem valamennyi alkotóeleméhez rendelje. A lánc ikont kikapcsolva az elem valamennyi felületéhez az eredetileg beállított felületeket állítja vissza. Lásd Tetőél vagy tetőáttörés testre szabása. Ha igen, akkor jelölje be a jelölőnégyzetet a Tetőbeállítások panel alján (Változások alkalmazása az egyéni síkokra és/vagy élekre is). Egyéni textúraigazítás: Ez az üzenet azt jelzi, hogy az aktuálisan kijelölt (és a tervben már elhelyezett) tető egyedi 3D textúrát kapott. Ilyenkor a Textúra visszaállítás gomb is aktív.
Vezérvonal és vastagság beállítások
Vezérvonal eltolása
Adja meg a vezérvonal eltolását a tető honszintjétől. Ha úgy szeretné megjeleníteni az Egyszerű tetőket, mint az ARCHICAD 14-ben és a korábbi verziókban - azaz szimbolikus módban, csak a felső felületükkel - ezt bekapcsolhatja tervbeállításként: ugorjon a Lehetőség > Terv beállításai > Elavult menüpontra, és válassza a „Szimbolikus” lehetőséget preferált megjelenítési módként.
Homlokzatvonal magassága
[terv 0,00-hoz viszonyítva] : Adja meg a referenciavonal magasságát az adott szint szintvonalától mérve - alapértelmezésben a hivatkozási szint a Terv 0,00 szintje.
Tetővastagság
Adja meg a tetőtábla vastagságát (vagy függőlegesen vagy vízszintesen mérendő a tetővel szemben). Megjegyzés: A réteges fal vastagságát a Beállítás > Elem jellemzői > Réteges szerkezetek útvonalon beállított felületek együttes vastagsága adja meg. Megjegyzés: Ebben a legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz tetőket. Megjegyzés: A lejtés mértékegysége lehet fok, százalék vagy a 12 láb (amennyiben angolszász méretezést használ), illetve 12 hüvelyk a vízszintes szakaszon való emelkedés mértéke.
Vágótest és geometria
Vágótest
Ezzel a vezérlővel meghatározhatja a Tető vágótestének a geometriáját. Ha később megváltoztatja az Eresztúlnyúlás „eltolás” értékét a tetőbeállításoknál, a sárga „egyedi” ikon pirosra változik. Ez azt jelenti, hogy a tető eresztúlnyúlása megváltozik: kívánja a módosítást az egyedi túlnyúlású síkokra is alkalmazni? Ha igen, akkor jelölje be a jelölőnégyzetet a Tető beállítások panel alján (Változások alkalmazása az egyedi síkokra/élekre is).
Eltolás
Adja meg az eresz alap poligontól való kinyúlásának a távolságát.
Tetőablak elhelyezése ívelt felülethez hasonlóan
Ez az alapértelmezett beállítás; a jelölőnégyzet be van jelölve a Tető beállítások Összetett geometria panelén.
Összetett tető, ArchiCAD
Tető szerkesztési módok

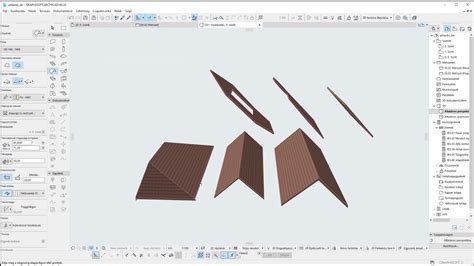

Az Egyszerű vagy az Összetett szerkesztési módszert választva hozhat létre tetőelemet. Az Összetett tető egy elem, annak ellenére, hogy több síkból áll. Ha valamelyik síkot szerkeszti, a többi sík automatikusan az új geometriához igazodik. Minden sík külön szerkeszthető, szükség szerint módosítható a lejtése vagy a felülete. Az összetett tető felosztható több egyszerű tetőre.
