A modern látványtervezés elengedhetetlen eszköze a valósághű vizualizáció, melynek létrehozásához számos szoftver áll rendelkezésre. Ezek a programok lehetővé teszik, hogy a modellező szoftverekben (mint az ArchiCAD, Revit, SketchUp, AutoCAD, Blender) elkészített 3D modellekből valósághű belső vagy külső tereket, illetve animációkat hozzunk létre.
Látványtervező szoftverek és képességeik
A legtöbb modellező szoftverben elkészített modell importálható a látványtervező szoftverek térbe, ahol számtalan beállítás segítségével könnyen létrehozható a valósághű belső vagy külső tér, valamint erről kép és videó készíthető.
Népszerű látványtervező szoftverek:
- D5 RENDER: Importált épületobjektum valóságos környezetbe illesztése és a külső és belső tér elemeinek elhelyezése után realisztikus textúra- és effektalkalmazással kép vagy videó alkotása. Rendkívüli képminőség és valósághűség.
- TWINMOTION: Importált épületobjektum valóságos környezetbe illesztése és a külső és belső tér elemeinek elhelyezése után realisztikus textúra- és effektalkalmazással kép vagy videó alkotása. Az egyes épületelemek helyben is függetlenül szerkeszthetők. Csodás képminőség.
- V-RAY: Importált épületobjektum valóságos környezetbe illesztése és a külső és belső tér elemeinek elhelyezése után realisztikus textúra- és effektalkalmazással kép vagy videó alkotása. Nagyszerű képminőség.
- ARCHICAD: Saját környezetében szerkesztett épület és annak környezeti berendezése textúrák és hatások alkalmazásával, amelyből könnyen egy igen látványos képanyag készíthető. Szép minőség.
A megfelelő látvány eléréséhez szükséges ismerni a modellező szoftver működését és a modellező és látványtervező szoftver közötti kapcsolat igényeit és trükkjeit (például: ArchiCAD -> D5).
V-Ray for SketchUp: Lépésről lépésre az első renderig
A V-Ray for SketchUp megkönnyíti a nagyszerű renderelések létrehozását. Ez az útmutató lépésről lépésre bemutatja, hogyan renderelheti első projektjét V-Ray for SketchUp segítségével. Egy egyszerű kültéri jelenetet választottunk, hogy bemutassuk a leggyakoribb lépéseket.
1. Modell előkészítése
Mielőtt bármilyen vizualizációs projektbe belekezdene, elengedhetetlen a modell rendszerezése. Győződjön meg róla, hogy megfelelően rendeli hozzá a címkéket (tags), és helyesen hozza létre a komponenseket (components) és csoportokat (groups).
2. A renderelési folyamat megkezdése

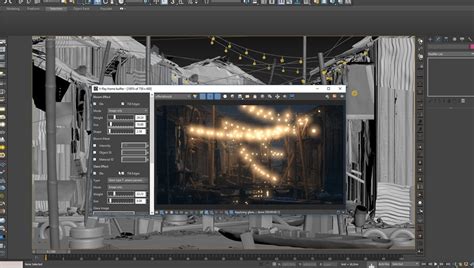

Miután befejezte a modell elkészítését a SketchUp-ban, megkezdheti a vizuális kísérletezést. Nyissa meg a V-Ray Asset Editor > Settings > Render Output részt. Válasszon egy 4:3 képarányt, állítsa be a felbontást 800x600-ra, és kapcsolja be a Safe Frame funkciót, hogy lássa a várható renderelési területet az ablakban (viewport). Ezután kapcsolja be a Material Override funkciót. Ez kikapcsolja a SketchUp alapértelmezett színét, ami fehér, és nem alkalmas renderelésre. Kattintson a kiöntő ikonra az interaktív renderelés (interactive render) elindításához, és a V-Ray Frame Buffer (VFB) Proportion Guides Layer segítségével finomítsa a kompozíciót. Több opció közül választhat; a harmadolási szabály (rule of thirds) az egyik leggyakoribb megközelítés a fotózásban, és itt is segítséget nyújt.
A V-Ray Frame Buffer a renderelt kép ablak.
3. Világítás beállítása
Nem megyünk bele részletesen a világítás létrehozásába, mert a V-Ray for SketchUp alapértelmezetten rendelkezik nappali világítási rendszerrel (daylight system). Dolgozzunk azonban néhány paraméterrel. Érdekes eszköz ehhez a folyamathoz a Light Gen funkció. Ez a funkció egyetlen kattintással lehetővé teszi véletlenszerű világítási variációk generálását. Próbálja ki, és válassza ki a legszimpatikusabbat. Miután a világítás definiálva van, ideje továbblépni a következő lépésre: az anyagok (materials).
4. Anyagok alkalmazása

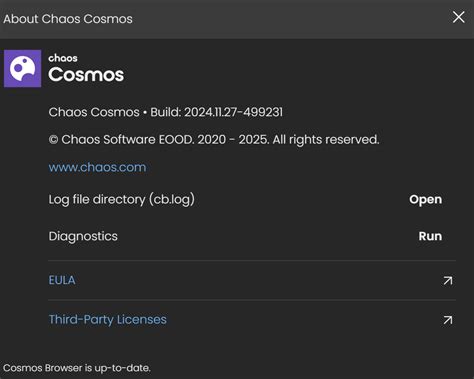

Nyissa meg a Chaos Cosmos Browser-t, és válasszon, majd töltse le az első anyagokat. Az anyagok alkalmazása nagyon egyszerű, de időigényes lehet, ha a jelenet sok anyagot igényel. Javasoljuk, hogy hozzon létre címkéket (Tags) a V-Ray Asset Editor-ban az anyagok rendszerezéséhez. Észreveheti, hogy az anyagok alkalmazásakor a kép expozíciója megváltozik az anyagok tónusai miatt. Ennek egyszerű megoldása az Automata expozíció (auto-exposure) funkció használata a Kamera opcióban, amely kiegyensúlyozott végeredményt garantál. Ne feledje, hogy ha interaktív renderelést (Interactive Rendering) használ, akkor engedélyeznie kell azt a Parameters > Interactive Parameters > Allow Interactive LC menüpontban.
5. Végső renderelés és utómunka
Gratulálunk, készen áll a végső renderelésre! Az utómunka (post-processing) kulcsfontosságú a jobb képek eléréséhez, és a V-Ray erőteljes eszközkészletet kínál ehhez. Lépjen a Render Elements fülre, rendeljen hozzá egy "Back to Beauty" előbeállítást (ne felejtse el aktiválni a denoise funkciót a render elemekhez), és adjon hozzá Cryptomatte-ot. Gratulálunk, megvan a végső renderelés! Most végezzünk néhány színkorrekciót. Most állítsuk be kissé a medence vizének tónusát. Először adjon hozzá egy Exposure Layer-t, és a Cryptomatte maszkok segítségével csak a vízfelületet válassza ki. Néhány egyszerű lépésben elérheti első építészeti renderelését. A V-Ray hatékony eszközökkel és egyszerűsített munkafolyamattal rendelkezik a gyors kezdéshez.
Szeretné növelni a részletgazdagságot?
A 5SRW módszer és a fotográfiai megközelítés
A V-Ray hivatalos tanúsítvánnyal rendelkező oktatók segítségével, a 5SRW módszer a 3D grafika tanulását könnyen emészthető egységekre bontja. Komplex ötletek magyarázata egyszerű és fotográfiai módon történik.
A 5SRW módszer előnyei:
- Fényformálás fénnyel: Klasszikus koncepció a fotózásban és festészetben, amely a renderelésben mélyebb látásmódot és figyelemre méltó művészi lendületet kölcsönöz ennek a csodálatos művészeti formának.
- Strukturált tanulás: 50 progresszív lecke, az alapoktól a haladó szintig.
- Korlátlan streaming: Bármikor, bárhol elérhető oktatóanyagok.
- Didaktikai támogatás: V-Ray tanúsítvánnyal rendelkező oktatók segítik a tanulási folyamatot.
- V-Ray hivatalos tanúsítvány: A képzés elvégzéséről hivatalos tanúsítványt kap.
- 3D modellek gyűjteménye: Kapcsolt modellek a Noch-tól.
A 5SRW Fotográfiai megközelítés különböző 3D szoftverekhez lett kifejlesztve és implementálva.
V-Ray könyv a megvilágítás titkairól
A V-Ray könyv a megvilágítás titkaira összpontosít. A könyv a hagyományos megvilágítási technikákat vizsgálja a V-Ray-ben. Bármely verzió, amely V-Ray 4-től kezdődik, kompatibilis ezzel a tartalommal. A művészi szempontot különösen alaposan vizsgálja, chiaroscuro technikákat használva a megvilágítási módszerek irányítására; a fotózás továbbra is meghatározó elem, míg bizonyos elavult technikai szempontok új magyarázatok, új videók és új gyakorlatok helyet adják át, amelyek helyettesítik és fokozzák a korábbi könyvben szereplőket.
