Az Archicad 15 programban az ablakok és ajtók magasságának beállítása kulcsfontosságú a pontos és valósághű építészeti tervek elkészítéséhez. A szoftver rugalmas lehetőségeket kínál ezen elemek pozicionálásához és méretezéséhez.

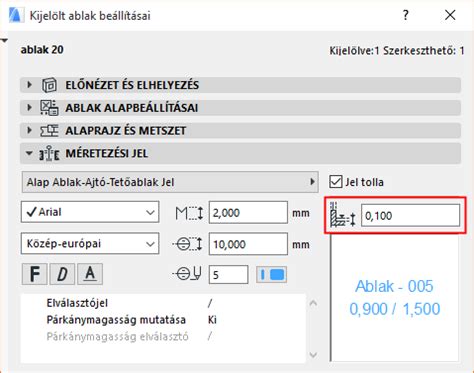

Magasságbeállítási lehetőségek
Minden alkalommal, amikor módosítja egy ablak vagy ajtó magasságát, a módosítás az alsó vagy felső kávát is érinti. Az Archicad 15 többféle módszert kínál a magasság meghatározására, amelyek a következők:
- Parapet az (aktuális) szinttől: Ebben az esetben a parapet magassága az aktuális szint magasságához viszonyítva lesz mérve. Az aktuális szint az Alaprajzon utoljára megnyitott szint.
- Szemöldök a szinttől: Ez a módszer azonos a "Parapet a jelenlegi szinttől" beállításéval, de itt meg kell adni a felső káva magasságát is.
- Horgonypont szint megadása: Ha ezt a lehetőséget választja, és kiválasztja a kívánt szint nevét a megjelenő párbeszédablakból, akkor az adott szint magassága adja a horgonypontot, melytől az ablak vagy ajtó mérendő.
Ezek a beállítások lehetővé teszik a felhasználó számára, hogy pontosan meghatározza az ablakok és ajtók elhelyezkedését a falon belül, figyelembe véve a különböző építészeti elemeket, mint például a parapet és a szemöldök.

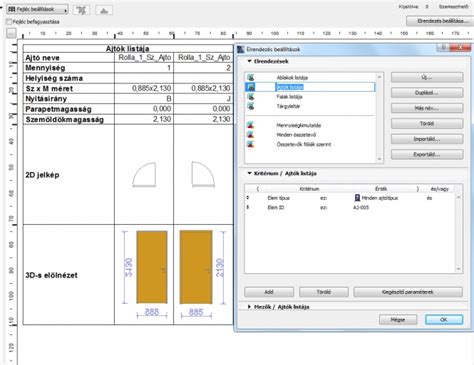

A nyílások méretének meghatározása
A nyílás "névlegesként" megadott magasság és szélesség paraméterei, az "Egyéni beállítások", a "Névleges méret" és a "Hézag" lapokon, valamint annak a falnak a vastagsága, amelyben a nyílás található, mind befolyásolják a nyílás végső méretét. Ezek a paraméterek határozzák meg a nyílás méretét és a fal vastagságát.
A fal alapja és a szemöldökfa közötti távolság, figyelembe véve a káva geometriáját, szintén fontos szempont. Továbbá, a fal alapjától a parapet tetejéig mért távolság is meghatározó lehet a pontos beállításokhoz.
Fontos fogalmak
Az alábbiakban néhány fontos fogalom kerül tisztázásra:
- Névleges méret: Ezek a nyílás Beállítások párbeszédpanelén "névlegesként" megadott magasság és szélesség paraméterei.
- Falvastagság: Annak a falnak a vastagsága, amelyben a nyílás található.
- Parapet magasság: A fal alapjától a parapet tetejéig mért távolság.
- Szemöldök magasság: A fal alapja és a szemöldökfa közötti távolság, figyelembe véve a káva geometriáját.
Az Archicad 15 ezen funkcióinak alapos ismerete elengedhetetlen a professzionális és precíz építészeti tervezéshez.
