A modern építészeti tervezés során a BIM (Building Information Modeling) technológia forradalmasítja a tervezési folyamatokat. Az ArchiCAD 16 esetében az ajtók építési állapotának kezelése kiemelt fontosságú, különösen a különböző tervezési fázisokban és a komplex projektek során.
A koncepció fázisában a BIM Library ingyenes alapmodellek gyűjteményét kínálja a cég standard termékeinek (ajtók, ablakok, tolóajtók) meghatározott konfigurációiból. Ezek a parametrikus BIM modellek általános adatokat tartalmaznak, és ezen felül közvetlenül módosíthatók a Revit és ArchiCAD tervezőszoftverekben.
Ahogy a projekt a koncepció fázisától a tervezési fázisig halad, összetettebb konfigurációkra van szükség. A Reynaers legújabb fejlesztése, a BIM Studio egy ingyenes konfigurátor, amely leegyszerűsíti az összetett BIM modellek létrehozását. Gyors és egyszerű nyílászáró-szerkesztő program. A program képes ArchiCAD és Revit programokhoz elkészíteni a nyílászárókat néhány kattintással úgy, hogy azok utána a programban önálló elemenként beilleszthetők.
Ezen elemek 3D-s megjelenítése így azonnali, BIM adattartama pedig teljes ahhoz, hogy az elem a későbbiekben bármikor beazonosítható legyen, és minden megépítéséhez szükséges paramétert tartalmazzon, mint például méretek, RAL-színek, U-érték, AWW értékek, profiltípusok, gyártó stb.
A BIM Studio a rugalmasság új szintjét kínálja. Ezzel az ingyenes Reynaers Aluminium tervezőszoftverrel bármilyen típusú ablak, ajtó vagy tolóajtó konfigurálható. Kezdje a Reynaers Aluminium rendszerrel, válassza ki a kívánt rácsot, adjon hozzá nyílásokat, válasszon profilokat és szimulálja a különböző színopciókat. Az ügyes négyzethálós kiválasztó alkalmazásával bonyolultabb portál vagy sorolt szerkezetek is gyorsan és egyszerűen felszerkeszthetők. A tervezés során rugalmasan beállítható az épület csatlakozása, miközben az Uw-értéket automatikusan kiszámítja a rendszer.

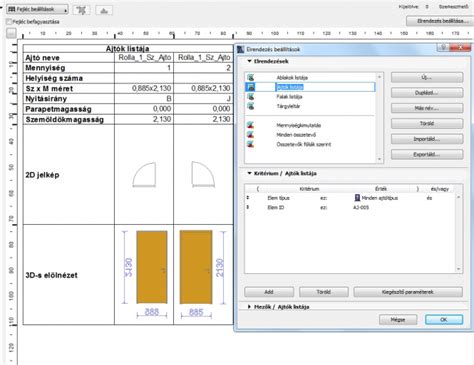

4- Archicad ajtó és ajtóbeállítások
Komplex projektek kezelésekor a kapcsolódó BIM modellek magas szintű terméktestreszabást igényelnek. A Reynaers Aluminium BIM Unlimited szolgáltatása kifejezetten olyan egyedi projektekhez készült, ahol kérésre elkészítik a szükséges BIM modelleket, mint például a bonyolultabb függönyfalelemek, tolóajtókból készülő üveghomlokzatok stb. Ezeket a Reynaers munkatársai gyártmánytervező programban előkészítik, méretezik és kész 3D-s BIM elemként elkészítik.
Ajtó és ablak könyvtári elemek speciális beállításai ArchiCAD-ben
Az ajtó és ablak könyvtári elemeknél speciális módszert kell alkalmazni. A 2D ajtó/ablak alaprajzi jeleihez tartozó összetevők origóját az ajtó/ablak falnyílásának középpontjához és a befoglaló fal külső pereméhez kell igazítani. A hézag alaprajzi jelét mindig az ajtó/ablak alaprajzi jelektől balra kell elhelyezni (az Archicad 2D eszközök segítségével), az ajtó/ablak könyvtári elemhez használt többi alaprajzi jelnél alkalmazott szélességgel.
Az alaprajzi pontosság jeleit a program automatikusan hozzáadja az ajtó/ablak jobb oldali, felső és alsó peremeihez, paraméterek szempontjából pedig a falnyílás éleihez igazodnak. A 3D modell automatikusan jön létre az alaprajzi jel hézagszélessége és az ajtó/ablak keretének vastagsága alapján.
Nyitásvonalak és kilincsszerkezetek beállítása
Az LPM (Library Part Maker) segítségével tetszőleges számú és irányú nyitásvonal és/vagy nyitási műveletre vonatkozó alaprajzi jel meghatározható a 3D modelleken, 3D Archicad eszközök használatával. A 3D nyitásvonalak az Alakzat eszközzel hozhatók létre (a Vonal geometriai módszer beállításával).
Az LPM segítségével tetszőleges számú és irányú kilincsszerkezet-típus meghatározható, a nyílászáró belső és külső oldalához külön-külön. Az alakzat origója lesz a horgonypont (3D-s térben, tehát az alakzat vonalát az ajtó/ablak felületére kell helyezni), és a vonal iránya határozza meg a kilincsszerkezet helyzetét. A vonal hossza nem befolyásolja a kilincs végső helyzetét vagy alakját. A hozzárendelés típusa határozza meg a kilincs ajtó/ablak belső vagy külső oldalához viszonyított helyzetét.
2D megjelenítési paraméterek és beállítások
Nyitásirány megjelenítése - „Automatikus” beállításnál az ajtók és ablakok címkéinél és az interaktív konszignációknál a Címke alapértelmezett helyzete és a Címke fordított helyzete értékeket használja a program.
Ezen a lapon találhatók a nyílászáró különböző részeire vonatkozó 2D megjelenítési paraméterek, a szóban forgó GDL tárgyra vonatkozó felhasználói felület leírásánál megadottak szerint. Tetszés szerint használhatja a 2D jellemzőket, melyeket az Ajtó/ablak beállítások lapon, az Alaprajz és metszet panelen adott meg. Az egyszerűbb kezelhetőség érdekében ennél a módszernél kevesebb paraméter található.
A fal körvonalának beállítása a nyílászáró megjelenítéséhez. Ha kitöltéseket kíván használni az ajtóknál/ablakoknál, jelölje be a Kitöltések használata négyzetet az összes kitöltési paraméter engedélyezéséhez.
Az alaprajzi ablak/ajtó összetevők 2D jellemzőit (vonaltípus, toll, kitöltés) általában az Alapbeállítások panel Alaprajz és metszet lapján lehet beállítani. A beállítások csak akkor lépnek érvénybe, ha a vonatkozó Elem vonaltípusainak/tollainak/attribútumainak felülírása jelölőnégyzet(ek) be van(nak) kapcsolva.
| Paraméter | Leírás |
|---|---|
| Origó igazítása | Ajtó/ablak falnyílásának közepe, befoglaló fal külső pereme. |
| Hézag alaprajzi jel | Az ajtó/ablak alaprajzi jelétől balra elhelyezve. |
| 3D modell generálása | Az alaprajzi jel hézagszélessége és a keret vastagsága alapján. |
| Nyitásvonal/kilincs | LPM segítségével definiálható, 3D-ben is megjeleníthető. |
| 2D megjelenítés | Konfigurálható vonaltípus, toll, kitöltés az Alaprajz és metszet lapon. |
| Kitöltések használata | Engedélyezi a kitöltési paramétereket az ajtóknál/ablakoknál. |
Bizonyos ajtók/ablakok esetén nincs megadva vonatkozó GDL paraméter. Az ajtó/ablak könyvtárak és a könyvtári elemek beállításai jelentősen különbözhetnek attól függően, hogy éppen melyik könyvtárat használja. A következő leírásban azt a „nemzetközi” könyvtárverziót követjük, amely általában az ARCHICAD különböző nyelvű változatainak alapjául szolgál. Ha egy speciális ajtó/ablak típus beállításaira van szüksége, melyet nem talál a listában, kérjen segítséget a forgalmazótól.
A párbeszédablakban történő böngészéssel és kereséssel kapcsolatos információkért lásd a vonatkozó súgókat. Üres nyílás: Kattintson erre a gombra, ha törölni kívánja a jelenleg kiválasztott Könyvtár részt, és automatikusan Üres nyílást kíván használni az Ajtó vagy Ablak nyílásához.
Egyéni beállítások (a panel tényleges neve annak megfelelően változik, hogy milyen típusú az ajtó/ablak). Jel egyéni beállításai (Ez a panel attól függően érhető el, hogy milyen jeltípust választott a fenti Méretezési jel panelen).
Ezen a lapon találhatók a nyílászáró különböző részeire vonatkozó 2D megjelenítési paraméterek, a szóban forgó GDL tárgyra vonatkozó felhasználói felület leírásánál megadottak szerint. Tetszés szerint használhatja a 2D jellemzőket, melyeket az Ajtó/ablak beállítások lapon, az Alaprajz és metszet panelen adott meg. Az egyszerűbb kezelhetőség érdekében ennél a módszernél kevesebb paraméter található. Vegye figyelembe, hogy bizonyos megjelenítési paraméterekre a „Modellnézet-beállítások szerint” opció vonatkozik, azaz a modellnézet beállításainál (Dokumentáció > Modellnézetek > Modellnézet-beállítások) megadott értékek vonatkoznak rájuk. Ez a beállítás a fő Beállításoknál és a nyitóoldalon is megtalálható. Válassza ki azt a léptéket, amelyet az alaprajzon a káva megjelenítéséhez kíván használni.
