Az Archicad egy hatékony építészeti tervezőszoftver, míg a SketchUp egy népszerű 3D modellező program. Az Archicad és a SketchUp közötti fájlcsere lehetővé teszi a tervezési folyamatok rugalmasabbá tételét és a különböző szoftverek előnyeinek kihasználását.
Az Archicad számos fájlformátumot támogat exportáláshoz, amelyek közül néhány különösen alkalmas a SketchUp-pal való együttműködésre. Az egyik leggyakrabban használt formátum az OBJ (Object file format), amely egy nyílt szabványú geometriai definíciós fájlformátum. Az OBJ fájlok létrehozása a Wavefront Technologies nevéhez fűződik, és azóta számos 3D grafikai alkalmazás átvette. Ez a formátum megőrzi a 3D modell geometriáját, és kiválóan alkalmas arra, hogy az Archicad modelljeit átvigyük más 3D szoftverekbe, mint például a SketchUp.

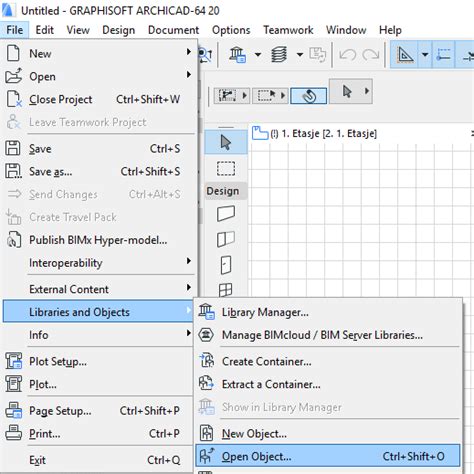

Az Archicadban az OBJ formátumba való exportálás a 3D ablakban kezdeményezhető a File > Save as... menüpont segítségével. A mentés során lehetőség van a rajzegység beállítására, amely meghatározza, hogy az Archicadban megadott távolság hogyan kerüljön átfordításra a Wavefront projektben, vagy fordítva. Ez a funkció biztosítja a méretarányok helyes átvitelét.
Egy másik hasznos formátum a 3DS (3D Studio), amelyet a 3ds MAX 3D modellező, animációs és renderelő szoftverrel hoznak létre. Az Archicad képes a 3D modellek mentésére ebben a formátumban is. Az exportálás során itt is beállítható a rajzegység, amely az Archicad projektben megadott távolságot fordítja le a 3D Studio rajzegységére. Fontos megjegyezni, hogy a 3D Studio legfeljebb 10 karakteres fájlneveket támogat, és az objektumonkénti poligonok száma legfeljebb 65 536 lehet.
A SketchUp-pal való együttműködés szempontjából fontos megemlíteni a COLLADA (Collaborative Design Activity) formátumot is. Bár a megadott szöveg nem részletezi az Archicad COLLADA exportálási lehetőségeit, ez egy elterjedt interoperabilitási formátum, amelyet a 3D interaktív alkalmazások használnak. Ha az Archicad támogatja a COLLADA exportot, az is egy jó alternatíva lehet a SketchUpba történő átvitelhez.
A Cinema 4D Exchange egy másik lehetőség, amely a Maxon magas szintű 3D modellező, renderelő és animációs megoldásával való szoros integrációt teszi lehetővé. Bár ez nem közvetlenül a SketchUp-ra vonatkozik, azt jelzi, hogy az Archicad képes más professzionális 3D szoftverekkel is együttműködni.
Az Archicad számos más fájlformátumot is támogat, mint például az Artlantis, a Piranesi, az Electric Image Animation System (EIAS), a Stereolithography (SL), az U3D (Universal 3D), a KML, a VRML, a PDF, a DWF és az IFC. Ezek a formátumok különböző célokat szolgálnak, az importálástól és exportálástól kezdve a speciális vizualizációkig és az elemzésekig. Például az IFC (Industry Foundation Classes) formátum az épületinformációs modellezés (BIM) iparági szabványa, amely lehetővé teszi az együttműködést különböző BIM szoftverek között, beleértve a strukturális elemzési szoftvereket is.
Az Archicad Twinmotion kiegészítője lehetővé teszi a 3D modellek FBX formátumba történő exportálását. Az FBX formátum célja a digitális tartalomalkotó alkalmazások közötti interoperabilitás biztosítása, így az .fbx fájlok számos alkalmazásban és rendszerben megnyithatók, szerkeszthetők és módosíthatók.
Importing a SketchUp 3D model file into ARCHICAD
Összefoglalva, az Archicadból a SketchUpba történő exportáláshoz az OBJ és a 3DS formátumok a leginkább ajánlottak a geometriai adatok pontos átvitele érdekében. A megfelelő fájlformátum kiválasztása és a mentési beállítások helyes alkalmazása kulcsfontosságú a sikeres és pontos adatcsere szempontjából.
