Az Archicad 16 jelentős újításokat hozott a precíz rajzolás és az összetett formák létrehozása terén, különösen az Alakzat eszköz és a rajzi irányok megkötésének funkcióival.
Az Alakzat Eszköz Részletes Bemutatása
Az Alakzat eszköz az Archicad szerves része, melynek működési elve és felhasználói felülete is hasonló az egyéb építőelemekhez. Az alakzatok és egyéb elemek között engedélyezhetők a prioritás szerinti csatlakozások. Az alakzatok állhatnak egy vagy több alárendelt elemből, melyek lapokból és/vagy élekből tevődnek össze. Bármely alakzat esetében szerkeszthető a teljes elem vagy annak bármely alárendelt elemei külön-külön vagy együttesen.
Az alakzatok létrehozása és szerkesztése a 3D ablakban a legintuitívabb. A grafikus kezelőfelületen használható eljárások és műveletek ismerősek: él kijelölése, pont vagy felület, vagy az azokat alkotó elemek bármely kombinációjának megragadását követően az alakzat a mozgó paletta eszközeivel, valós idejű visszajelzéssel módosítható.

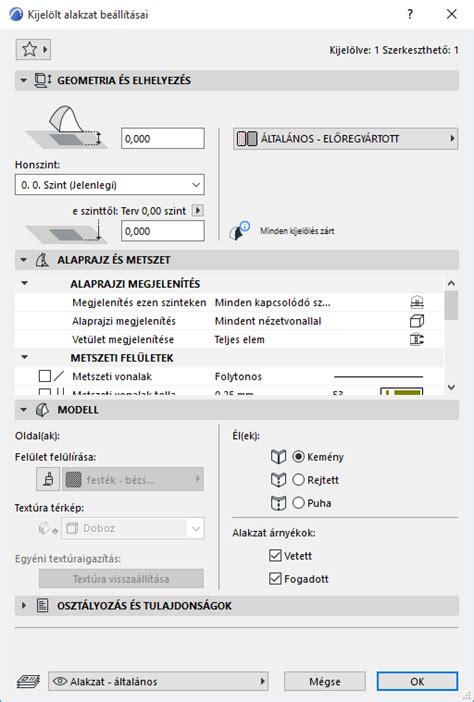

Az Alakzat beállítások alatt feltűnő, hogy -- az alapértelmezett elhelyezési szint kivételével -- nincsenek numerikus geometriai paraméterek. Az Alaprajz és metszet vezérlői a Héjszerkezet eszköz vezérlőihez hasonlóak. Alapértelmezés szerint az alakzatok (csakúgy, mint a héjszerkezetek) valós 3D vetítési módban jelennek meg az alaprajzon.
A kijelölt Alakzat eszköz beállításai attól függően változnak, hogy egy teljes alakzatot, vagy csak alárendelt elemeinek valamely kombinációját (pl. lapjait vagy éleit) választotta ki. Az alárendelt elem kijelölésében csak a Modell panel érhető el, és csak a megfelelő vezérlők használhatók, attól függően, hogy éleket, lapokat vagy azok kombinációit jelölte ki.
Az alakzatokhoz külön szilárdtest-művelet parancsok léteznek. Az alakzatok felülete lapokkal határozható meg, és az alakzat szerkesztésekor számos elmetszett elem automatikus simításával jönnek létre ívelt felületek. Emellett számos parancs teszi lehetővé az alakzat egy kattintással történő átalakítását vagy alárendelt elemekre való felosztását, valamint a simítási mechanizmus irányítását.
Kemény vagy puha élek: az Infótáblán vagy az Alakzat beállításoknál bármelyik él egyedileg újra beállítható „keményre” vagy „puhára”. Alapértelmezés szerint az élek kemények; ha visszaállít egy élt „puhára”, akkor a szomszédos lapja úgy fog viselkedni, mintha összefűzték volna egyetlen, rugalmas lappá. A puha él egy belső alárendelt elem, amely szakaszolt lapokat oszt fel. Más 3D elemekhez hasonlóan, ha egy textúrát tartalmazó felületet alkalmazott, akkor a 3D textúra illesztése paranccsal finomíthatja a textúra mintázatának kiindulópontját és elforgatását.
Precíz Rajzolás a Shift Billentyű Segítségével
A rajzi irányok megkötése segít precízen igazítani, vagy kapcsolni új elemeket. Az általuk meghatározott szögpárok a kurzor konkrét irányban történő mozgását zárolják, ha a bevitel közben lenyomjuk a Shift billentyűt. Ez a technika csak elemek rajzolásakor vagy módosításakor használható, ilyenkor az alaprajzon a vastag gumivonal, a 3D-s ablakban az elem szellemkontúrja látható.
A Vezérlőpult megjelenítése után aktívvá válik a Vezérlőpulton a Kurzor illesztés változatok előugró menü. A kurzor mozgatása a kezdő ponttól, miközben lenyomva tartjuk a Shift gombot, lehetővé teszi a precíz igazítást.
Varázspálca és 2D Alakzatok Létrehozása
A Varázspálcával különösen hatékonyan hozhatók létre alakzatok: alakzat létrehozásához érintsen meg bármilyen felületet. Más szerkezeti elemektől eltérően a 2D alakzatok formái (vonalak és síkok) létrehozhatók a 3D ablakban.
