Az ArchiCAD 15 verzióval ismét egy újabb fejezet kezdődött. Az új generációs ArchiCAD verziók jelentős fejlesztéseket hoztak a felhasználói élmény és a tervezési folyamatok terén. Az ArchiCAD 16 verzió két területen is hatalmasat lép előre, különösen a Függönyfal eszköz és a Modell elem csatlakoztatások terén.
Az ArchiCAD Függönyfal Eszközének Teljeskörű Használata
Az ArchiCAD program Függönyfal eszközének teljeskörű használatát bemutató oktatóanyagok segítenek a felhasználóknak elsajátítani ennek a komplex funkciónak a minden részletét. A Függönyfalak rugalmas és dinamikus megoldásokat kínálnak az épületek homlokzatainak tervezésében, lehetővé téve esztétikus és funkcionális kialakításokat.
Modell Elem Csatlakozások és Új Lehetőségek az ArchiCAD 15-ben
Az ArchiCAD 15 programban a szabad elemformálás egyik lehetősége a Modell elem csatlakoztatások használata. Ezek a csatlakoztatások lehetővé teszik az elemek intelligens összekapcsolását, ami megkönnyíti a komplex geometriák létrehozását és a tervezési folyamatok automatizálását. Az Alakzat eszköz segítségével geometriai korlátok nélkül tudunk tetszőleges formájú elemeket létrehozni, tovább bővítve a tervezési szabadságot.
Fejlesztések az ArchiCAD 16, 17 és 18 Verziókban
Az ArchiCAD 16 verzió további újításokat vezetett be, amelyek megkönnyítik a munkát. A Szerkesztővonal, Segédvonal és Illesztési pont újdonságokkal gyorsabb lett a szerkesztés. A Cimke és Méretezés újdonságok pedig a dokumentáció elkészítésében segítenek. Az ArchiCAD 17 és 18 upgrade oktatófilmek összevonását több, mindkét verziót egyszerre érintő változás indokolja, mint például az Építőanyag beállítás változások és a Helyiség és PDF újdonságok.
Az AC 16 verzióhoz képest az AC 17 és 18 programok legnagyobb újdonsága az Építőanyagok megjelenése. Ez a “szuperattribútum” a Felület és Kitöltés beállításainak segítségével az elemek megjelenítését szabályozza, fizikai tulajdonságaival Energetikai elemzés készíthető, prioritási beállításaival pedig 1:50 léptékű csomóponti részletezettségű automatikus elemcsatlakozásokra is képes.
Az ArchiCAD 20 és Újabb Verziók Innovációi
Az ARCHICAD 20 verzióban a "Megújult felhasználói felület" és a "Lapsáv újdonságok" érdekes ellentmondást oldanak fel. Úgy tudunk nagyobb rajzfelületen dolgozni, hogy közben továbbra is gyorsan elérjük az összes megszokott és gyakran használt funkciót. A "Grafikus felülírások" és az "Egyedi elemtulajdonságok" külön-külön és együtt is forradalmian új változásokat hoztak. A "Grafikus felülírások" a rajz színeit és egyéb formai megjelenéseit szabályozzák, az "Egyedi elemtulajdonságok" pedig az elemlistákban és az EXCEL kapcsolatban kapnak fontos szerepet.
Az ARCHICAD 21 és 22 upgrade oktatófilmek összevonását szintén több, mindkét verziót egyszerre érintő változás indokolja.
Munkafolyamatok és Lehetséges Problémák Kezelése
A felhasználók gyakran szembesülnek problémákkal a külső rajzok (PDF, DWG/DXF) ArchiCAD-be történő beillesztésekor, különösen a méretezés és a szövegek megjelenítése terén. Ha egy 1:100 léptékű tervben egy 1:5000 léptékű, hivatkozott rajzot helyezünk el egy Munkafüzetben, a szövegek mérete nem lesz arányos. Vannak erre megoldások.
DWG fájlok esetén a probléma gyakran akkor jelentkezik, amikor a Pspace-ben lévő információkkal rendelkező DWG fájlokat helyezünk el. A Rescale parancs használatával módosíthatjuk a DWG léptékét, hogy az valós méretben jelenjen meg. Fontos, hogy a DWG-t a "Real Size" (Valós Méret) opcióval skálázzuk át.
PDF fájlok esetén győződjünk meg róla, hogy a Munkafüzet léptéke megegyezik a PDF-ben lévő rajz léptékével, mielőtt a PDF-et elhelyezzük és szétdaraboljuk. Az ArchiCAD-nek automatikusan át kellene skáláznia a rajzot.
Előfordulhat, hogy a szövegméret a munkafüzet léptékétől függetlenül, a 2D terv léptékéhez igazodik. Ez azt jelenti, hogy minden alkalommal, amikor frissíteni szeretnénk a rajzot, vissza kell mennünk a 2D tervhez, be kell állítanunk a léptéket, majd frissítenünk kell a rajzot. Ez a viselkedés sokak szerint hiba.
Egy lehetséges megoldás lehet a főemelet léptékének megváltoztatása (a projekt térképén), például 1:100-ra. Ezzel általában minden rendben működik, bár néha szükség lehet az ArchiCAD újraindítására.
Függönyfal tippek Archicad-ben Oktatóanyag

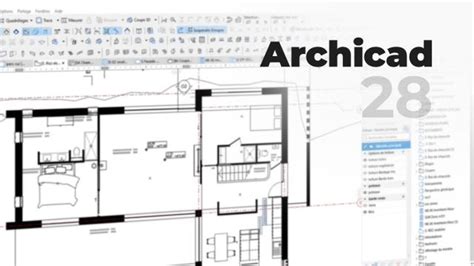

A Szövegelemek nyomtatása, rajzgéppel történő megjelenítése, szerkesztése során minden kódoló rendszer támogatott, ugyanez érvényes a DXF/DWG formátumra történő átalakításra is. Az Archicad automatikusan „átfordítja” a szöveget úgy, hogy az olvasható legyen a képernyőn (ne fejjel lefelé álljon), a nézet irányától függetlenül. Szükség esetén a keret eltolható a szövegtől. Adja meg a szöveg elforgatási szögét. Az előugró ablakban megadható, hogyan értelmezze a program ezt a szögértéket az elem elhelyezése során. Előfordulhat, hogy a Formátum panelen található vezérlők némelyike nem alkalmazható egy-egy szöveges elemre. Ezek kiszürkítve jelennek meg.
