A homlokzatok megjelenítése az Archicad 20-ban számos beállítási lehetőséget kínál, amelyek befolyásolják a 2D-s és 3D-s ábrázolást, valamint a végeredményt. Ezek a beállítások különösen fontosak a lépcsők, tetők és egyéb építészeti elemek pontos megjelenítéséhez.
Modellnézet-beállítások és Lépcsők

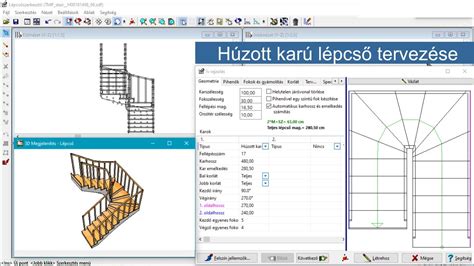

A Modellnézet-beállítások közvetlenül befolyásolják a lépcsők 2D-s és 3D-s megjelenését mind a képernyőn, mind a kinyomtatott végeredményen. Két fő opció áll rendelkezésre a lépcsők megjelenítésére: a Teljes vagy a Sematikus. Ezek a választások határozzák meg, hogyan jelennek meg a lépcsők a Metszetek/Homlokzatok, 3D és 3D Dokumentum ablakokban, beleértve a szerkesztési módot is.
Az Űrszelvény funkció segítségével megjeleníthető vagy elrejthető az űrszelvény 3D és Metszet nézetben. Fontos megjegyezni, hogy az űrszelvényre vonatkozó szabályok beállításához a Lépcső beállításainál található Szabályok és szabványok panelt kell használni.
Minden egyes lépcsőhöz két külön beállításcsoport tartozik, amelyek a lépcső saját Lépcső beállítások párbeszédpaneljén találhatók. Ezek a beállítások teszik lehetővé a megjelenítési opciók megadását a két jel típushoz. A 0. szinten három különböző lépték mellett látható lépcső példája jól illusztrálja a beállítások fontosságát.
Tetőablakok és Régebbi Verziók Kompatibilitása
Az Archicad 20 lehetőséget biztosít arra, hogy az egyszerű tetők és a bennük elhelyezett tetőablakok megjelenítése megegyezzen a korábbi, Archicad 14-es és annál régebbi verziókban megszokott módon. Ezt egy speciális jelölőnégyzet bejelölésével lehet aktiválni.
3D Vetítés és Intelligens Összemetsződések

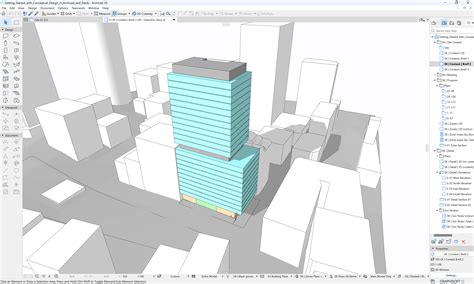

A Valós 3D vetítés megjelenítési mód az Archicad 15-ös verzió óta elérhető. Az Archicad 17 óta pedig az elem építőanyagain alapuló intelligens összemetsződés funkciók is bekerültek a programba. Régebbi, Archicad 16 vagy korábbi verziókból származó terv megnyitásakor lehetőség van arra, hogy ezeket az újabb összemetsződési eljárásokat alkalmazzuk az "Elavult mód kikapcsolása" opcióval.
Az elavult összemetsződési mód használata (az "Elavult mód bekapcsolva" opcióval) bizonyos korlátozásokkal jár:
- Az automatikus és az építőanyag prioritásán alapuló metsződések nem jelennek meg 3D-ben. A program ekkor az Archicad 16-ban és a korábbi verziókban alkalmazott csatlakozási módokat használja. Régebbi terven dolgozva célszerű ebben a módban ellenőrizni a meglévő metsződések épségét.
- Az építőanyag jellemző elérhető, de a prioritás szerinti csatlakozások nem jelennek meg 3D-ben (kivéve a falakat, melyeknél a csatlakozások ugyanúgy működnek, mint Archicad 16 vagy korábbi verziókban).
- Az építőanyagokhoz rendelt felületek helyett csak az elemszintű felületek lesznek megjelenítve.
- A Gerendák és Oszlopok (Archicad 23-ban bevezetett) széleskörű geometriai funkciói nem elérhetők ebben az üzemmódban. Ilyenek a többszakaszos, vég szög, változó és függőlegesen íves geometria. Ha korábbi verziókból örökölt módban dolgozik, és megpróbál nem támogatott geometriai módszert alkalmazni, az eredményül kapott elem kiemeléssel jelenik meg.
Az alábbi táblázat szemlélteti az elavult mód (a jelölőnégyzet bejelölve) hatását a különböző szerkezeti elemekre:
| Elem Típus | Elavult Mód Hatása |
|---|---|
| Gerendák és Oszlopok | Nem metsződnek össze a nem fal elemekkel. Csak alaprajzi jelként láthatók az alaprajzon. |
Az újonnan elhelyezett elemek, amelyek ütközései az új eljárásokkal készültek, az új logika szerint tisztulnak le. A meglévő modellezett csatlakozások, melyek nem eredményeznek ütközést, nem fognak automatikusan igazodni.
Prioritás Beállítások Gerendák és Oszlopok Esetén
Az alsó csúszka segítségével meghatározható a gerendákat metsző oszlopok globális prioritása. Ez a csúszka definiálja a tervben minden oszlop és gerenda közötti viszonyt. Ha a gerendák oszlopokat kereszteznek, 3D-ben az alacsonyabb prioritású elemből vágja ki a program azt a darabot, amely az összemetsződésbe esik. A magasabb prioritású elem érintetlen marad.
Fontos megjegyezni, hogy az oszlop prioritás fok mindig páros szám, és csak ebben a párbeszédablakban definiálható általános beállításként.
Helyiségek Megjelenítése
Az Archicad 25-ös frissítésétől kezdve a helyiségek láthatóvá válnak metszeti, homlokzati és falnézetben is. Ezenkívül a helyiségekhez címkék is tartoznak, amelyek további információkat nyújtanak róluk.
