Előfordulhat, hogy az Archicad 3D ablakában nem jelenik meg a modell, annak ellenére, hogy az alaprajzi nézetben láthatóak az elemek. Ennek több oka is lehet, amelyeket érdemes megvizsgálni a probléma megoldásához.
A 3D modell eltűnésének lehetséges okai
Ha nem látod az alaprajzot az alaprajzi ablakban, de a 3D modell megjelenik a nézet ablakban, annak több oka lehet. Ha a 3D ablak üres, annak több beállítás is az oka lehet, amelyek szabályozzák az elemek láthatóságát. Az alábbiakban a leggyakoribb okokat és azok megoldásait tárgyaljuk.

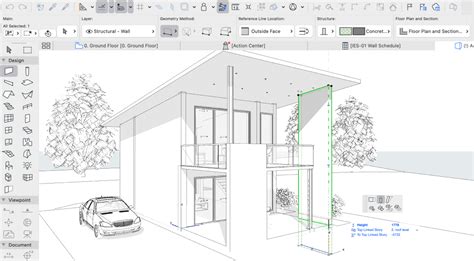

1. 3D Vágósík (3D Cutaway)
A 3D Vágósík funkció beállítása oly módon is okozhatja a probléma, hogy az összes látható elemet kivágja a nézetből. Ellenőrizd, hogy a 3D Vágósík aktív-e, keresd a vágósík fogantyúit a 3D nézet szélein. Ha aktív, helyezd át a vágósíkot a fogantyúk kattintásával és húzásával, hogy magában foglalja a modell elemeit. Alternatív megoldásként kapcsold ki a 3D Vágósíkot a Nézet > Elemek a 3D nézetben > 3D Vágósík menüpontban.

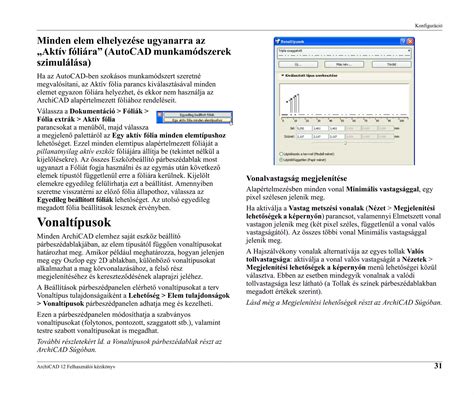

2. Réteg (Layer) Láthatóság
Előfordulhat, hogy az elemek olyan rétegeken találhatók, amelyek rejtve vannak a 3D nézetben. Nyisd meg a Réteg Beállítások párbeszédablakot a Dokumentum > Rétegek > Rétegek (Modellnézetek)... menüpontban. Győződj meg róla, hogy a modell elemeit tartalmazó rétegek láthatóak (a szem ikon nyitva van). Ellenőrizd, hogy valamelyik réteg "Drótváz" (Wireframe) értékre van-e állítva a 3D nézet módban, mivel ezek bizonyos 3D stílusokban láthatatlanná válhatnak. Próbálj meg más rétegkombinációt alkalmazni a Gyorsbeállítások sávból, hogy lásd, megjelennek-e az elemeid. Gyors tesztként használd a Dokumentum > Rétegek > Összes Réteg Megjelenítése funkciót az összes réteg egyidejű láthatóvá tételéhez.
3. Tervezési Opciók (Design Options)
Ha Tervezési Opciókat használsz (elérhető az Archicad 27-es és újabb verzióiban), akkor az aktuális nézet egy üres vagy eltérő tervezési opciót jeleníthet meg. Nyisd meg a Tervezési Opciók palettát a Dokumentum > Tervezési Opciók > Tervezési Opciók menüpont alatt. Keresd a nyitott szem ikont, amely jelzi, hogy melyik tervezési opció látható éppen. Győződj meg róla, hogy a megfelelő tervezési opció van beállítva láthatónak a mellette lévő szem ikonra kattintva. Ellenőrizd, hogy az aktuális nézethez specifikus Tervezési Opciók kombináció van-e hozzárendelve, amely elrejtheti az elemeket.
4. Felújítási Szűrő (Renovation Filter)
Az aktuális Felújítási Szűrő elrejtheti az elemeket a felújítási állapotuktól függően. Lépj a Dokumentum > Felújítás > Felújítási Szűrő Opciók... menüpontba. Ellenőrizd, hogy melyik Felújítási Szűrő van éppen alkalmazva a nézetben. Minden Felújítási Állapot (Meglévő, Bontandó, Új) esetében ellenőrizd, hogy a "Megjelenítés", "Rejtés" vagy "Felülírás" beállítások szerepelnek-e. Próbáld meg a "Minden Látható és Zárolt" Felújítási Szűrőre váltani, hogy az összes elemet láthasd a felújítási állapotuktól függetlenül. Ha szükséges, módosítsd az aktuális szűrő beállításait a releváns felújítási állapotú elemek megjelenítéséhez.
5. Szűrés és Vágás 3D-ben (Filter and Cut Elements in 3D)
A "Szűrés és Vágás 3D-ben" beállítások korlátozhatják, hogy mely szintek vagy területek jelenjenek meg. Lépj a Nézet > Elemek a 3D nézetben > Szűrés és Vágás 3D-ben menüpontba. A "Szintek Megjelenítése 3D-ben" alatt ellenőrizd, hogy a "Korlátozott" (Limited) opció van-e kiválasztva az "Végtelen" (Infinite) helyett. Ha a "Korlátozott" van kiválasztva, győződj meg róla, hogy a szinttartomány magában foglalja azokat a szinteket, ahol az elemeid találhatók. Ellenőrizd a "Környező Hatás" (Marquee Effect) beállításokat, ha korábban használtál a Környező eszközt a 3D nézet létrehozása előtt. Győződj meg róla, hogy a "Környezőn Belül" (Inside Marquee) opció van kiválasztva, ha az előzőleg rajzolt környzetben lévő elemeket szeretnéd látni.
Create a 3D Isometric - ( in just 2 min!) - ArchiCAD Tutorial
Alaprajzi nézet problémák
Ha nem látod az alaprajzot az alaprajzi ablakban, de a 3D modell megjelenik a nézet ablakban, annak több oka lehet. Az első esetben elegendő, ha váltasz a szintek között és a megfelelő szinten alkalmazod az optimális nagyítást. Nézzük a 2. 1. 2. lépést: Használd az optimális nagyítást és egy kicsit kicsinyítsd az alaprajzot. Az alábbi képen az alaprajz valahol a jobb alsó sarok közelében tűnik fel. Ez azt jelenti, hogy tőle balra és felfelé találhatóak a véletlenül elhelyezett elemek. 3. lépés: Kiválasztási téglalappal válaszd ki úgy a területet, hogy az alaprajz ne legyen benne. 4. 5.
