Az ARCHICAD belső világításának beállítása kulcsfontosságú a valósághű és esztétikus renderelések elkészítéséhez. A szoftver számos eszközt kínál a fényforrások, árnyékok és egyéb vizuális effektek precíz szabályozására.
Általános Fényforrások Beállítása
Általános fényforrás megadásához válasszon a kategória hét fény tárgya közül. A Belső és Utcai lámpa kategóriában található lámpákkal ellentétben az Általános fények olyan speciális hatásokkal rendelkeznek, mint a Látható fény vagy a Zajparaméterek. Válasszon egy Látható fény típust (Látható, Volumetrikus, Fordított volumetrikus) az előugró ablakban.
- Látható: Ezzel az effekttel olyan látható fény hozható létre, amely minden tárgyon áthatol anélkül, hogy hatással lenne azokra.
- Fordított volumetrikus: Ez a volumetrikus fénnyel ellentétes hatás. A fény ott látható, ahol a fénytölcsér normál esetben árnyékolva lenne. Ez akkor lehet hasznos, ha olyan hatást kíván kelteni, hogy a tárgy fényt sugároz.

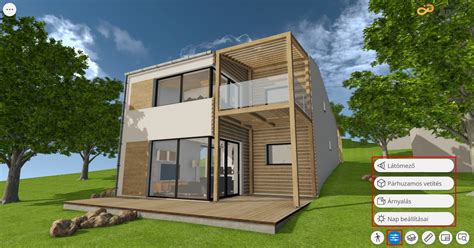

Az egyik általános fényforrás a Nap tárgy. Alternatívaként a Nap tárgy helyzete manuálisan is beállítható. Ehhez jelölje be a „Egyéni Napbeállítás 2D/3D ablakban” jelölőnégyzetet a Nap tárgy beállításainál. A Fényképezés paletta Környezeti beállításai nem jelennek meg a 3D modellben, ezért ha szeretné látni a Nap tárgy hatását, azt a Fényképezés paletta előnézet részén teheti meg, miközben a tárgyat a 3D ablakban mozgatja.
Fényképezés Minősége és Árnyékok
A Fényképezés minősége az első előugró menüben állítható be. Válasszon a Gyenge, Közepes, Magas és Végleges (részletek) opciók közül. Az Árnyékok minősége a második előugró menüben állítható be. A „Leggyorsabb/Legjobb minőség” csúszka a „Leggyorsabb” beállításnál azt jelenti, hogy csak néhány minta készül, és a Fényképezés hatás viszonylag gyorsan elkészül. Az árnyék minősége a csúszkával állítható be. Minél inkább növeli a minőséget, annál tovább tart a renderelési folyamat. Az alapértelmezett beállítás a „2”, amely gyors renderelést eredményez, és általában megfelelő érték.
A „Fénybeállítások szerint” lehetőség azt jelenti, hogy a szóban forgó jelenetben minden egyes lehelyezett fényforrás tárgyra (a Lámpa beállítások Fényforrás paraméterei szerint) az Árnyékvetés beállítás lesz érvényes.
Globális Megvilágítás és Ambiens Megvilágítás
Alapértelmezett beállításként a Globális megvilágítás (GI) opció aktív. A Globális megvilágítás kifinomult módja annak, hogy a modellen valósághű megvilágítási effektet alkalmazzunk. Normál esetben a felületek fényintenzitását a beérkező fénysugár szöge határozza meg. Azonban akkor, ha a környezeti megvilágítás aktív, a beérkezési szögnek nincs jelentősége. Minden felület ugyanolyan fényintenzitással van megvilágítva, ami jóval fakóbb megjelenést biztosít.
Minden felülethez tartozik egy Megvilágítás csatorna is, amely hatással van a Globális megvilágításra is. Minden felület fehér, kivéve azokat, amelyek átlátszóságot vagy alfa csatornákat használnak (ezek átlátszóak). Ha ezt az effektet alkalmazza, a modellben lévő összes felület módosul.
További Világítási Opciók és Effektek
A Fotonok a kausztika hatás pontosságát és minőségét módosítja. A lecsengés - Távolsággal arányos elhalványulás bejelölése az intenzitás távolsággal arányos csökkentéséhez szükséges. Alapértelmezett beállításként ez a négyzet nincs bejelölve.
A lencse becsillanása hatással a valódi kameralencsék és fényképek hibái szimulálhatók. Számos gyári becsillanás és reflexió effektusból választhat. A lencse becsillanása egy úgynevezett „utólagos hatás”, melyet a renderelés sikeres elvégzése után adunk hozzá a fényképhez. Ezek az effektusok a fényhatások fontos általános paraméterei. A négyzetek bejelölésekor láthatja, hogyan változik a mintakép, így könnyen értelmezhető a hatás.
Csak effektusok, megvilágítás nélkül: ennél az opciónál csak maga a látható fényhatás és az esetleges lencsehatások jelennek meg. Csak az egyik féltér megvilágítása: jelölje be ezt az opciót, ha nem szükséges, hogy a fényképen a fény minden irányban megvilágítsa a teret. Csak árnyékvetés, megvilágítás nélkül: használja ezt az opciót, ha azt szeretné, hogy a fény tárgy mindössze árnyékot vessen, és ne bocsásson ki fényt.
Hogyan lehet felkapcsolni a villanyt Archicadban?
Kompatibilitás és Verzióváltás
Az ARCHICAD-ben a Lightworks fényképezőmotor már nem elérhető. A Lightworks Nap tárgyának helyébe Nap tárgy lép. A Lightworks Ablak fény és Égbolt tárgyak a verzióváltáskor nem kerülnek át. Ha a korábbi terve tartalmaz ilyen tárgyakat, azokat nem fogja megtalálni a projekt verzióváltása után.
A fent leírt, kompatibilitást garantáló verzióváltásnak köszönhetően az ARCHICAD korábbi verzióiból frissített tervben lévő lámpa hatások megjelenése közel azonos lesz, mint a korábbi verzióban. A CineRender motor Globális megvilágítás funkciójának köszönhetően azt tapasztalhatja, hogy a terv megvilágítása jobb, mint a korábbi verzióban.
Fényerősség és Hatótávolság Beállítások
A Lámpák fényerősségével felülírhatók a (Lámpa beállításoknál megadott) fő fényerősségi beállítások a tervben elhelyezett összes lámpára vonatkozóan. Alapértelmezett beállításként az egyes elhelyezett fényforrás tárgyak beállított fényintenzitása lesz érvényes a CineRender motorral létrehozott fényképeken. A Fő intenzitás ezzel a csúszkával állítható be. Alapértelmezett beállításként a csúszka középre (100 százalékra) van állítva, ez az érték pontosan megegyezik a lenti vezérlőkkel erre a lámpára vonatkozóan beállított fényintenzitással.
Fény hatótávolsága: (A lámpák esetén csak akkor elérhető, ha az Abszolút fényintenzitás négyzet nincs bejelölve.) Ez egy alternatív megoldás a fényforrás intenzitásának beállítására. Lecsengés - Távolsággal arányosan csökkenő fényintenzitás: (Bizonyos általános fényforrások esetén elérhető.) Jelölje be ezt a négyzetet az intenzitás távolsággal arányos csökkentéséhez.
A Nap fényerősségére vonatkozó beállítás felülírása: A csúszka középpontja a 100 százalékot jelöli - ez azt jelenti, hogy a fényképezés funkció a Nap fényerősségét a Nap tárgy fényerősségi beállításától veszi át. Ha környezetként Fizikai égboltot használ, a Nap fényerősségét módosító csúszkával a Fizikai égbolt beállításainak részét képező Nap fényerőssége is változik.
Egyéb Fontos Paraméterek
A felületi átlátszóság elhanyagolása: Jelölje be ezt az opciót, ha csökkenteni kívánja a renderelési időt. A fényszóródás csatorna elhanyagolása: Ezzel az opcióval a fényforrás nem veszi figyelembe a tárgy színbeállításait, és a fény csak tükröződő felületet hoz létre. Ez azoknál a tárgyaknál lehet hasznos, ahol tükröződő becsillanást kíván létrehozni, de a színeket nem szeretné világosítani (pl. arany színű aláírás).
Csillogás csatorna elhanyagolása: Ezzel az opcióval a fényforrás nem hoz létre tükröződő becsillanás a jelenet tárgyain. Ez például akkor lehet hasznos, ha egy tárgy mindkét irányból meg van világítva két fényforrásból, ami túl sok fényes becsillanást okoz.
A Mélységélesség funkciók utólagos effektként jelennek meg, azaz csak azt követően jönnek létre, hogy a renderelt kép elkészült. A probléma megoldásához váltson Fizikai renderelés módra. Fizikai renderelőnél a mélységélesség kamerabeállításként működik (F-megállás).
