Az Archicad programban a fázisok kezelése kulcsfontosságú a különböző építési állapotok, mint például az új építkezés, a meglévő állapot vagy a bontás vizuális megjelenítéséhez. A fázisok szűrők olyan szabályok, amelyek az elemek állapota szerint (Új, Meglévő, Lebontandó) történő megjelenítésére vonatkoznak.
A fázisokkal kapcsolatos parancsok a Menüszalag / Szerkesztés / Fázisok menüpont alól érhetők el. Ezt megtehetjük egy másik módon is.

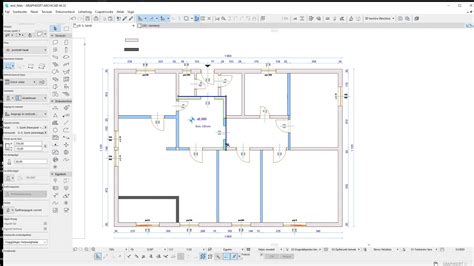

A bontási terv megjelenítése
Amikor a bontási tervet szeretnénk megjeleníteni, fontos, hogy a program egyértelműen mutassa, mely elemek kerülnek eltávolításra. Fontos, hogy amikor bontani szeretnénk vagy folytatni a munkát új elemek rajzolásával vagy elhelyezésével, akkor figyeljünk, hogy melyik állapotban állunk éppen. Nézzünk erre egy példát.
Minden, ami a bontási fázisban meg volt jelölve, hogy el lesz majd bontva, azt ebben a fázisban már egyértelműen mutatja a program, hiszen a bontott elemek ebben a fázisban már nem jelennek meg. Az elbontandó falaink, vagy a falakban elbontott nyílások és egyéb elemek már eltűntek. A bontási terv megjelenítésénél jelenleg piros szín van beállítva és szaggatott vonal.
Az elbontandó nyílászárók helyén kitöltés marad. A nyílászárók helyén ameddig nem helyezünk el új nyílászárókat vagy falazzuk be addig egy nyílás marad.
Az új építési terv a befejező állapot.
Építőanyagok attribútumainak kezelése
A Lehetőség > Elemattribútumok > Építőanyagok párbeszédpanelen meghatározhatja és/vagy módosíthatja az építőanyagok meghatározásait. A párbeszédpanel bal oldalán megjelennek a tervhez előzetesen kiválasztott építőanyagok a Név és az Összemetsződés prioritása szerint.
A párbeszédpanel jobb oldalán lévő mezőkben módosíthatja a listán kiválasztott építőanyag(ok) tulajdonságait.
Metszeti kitöltés
Adjon meg az építőanyaghoz egy metszeti kitöltést a legördülő menüből. A menüben a Kitöltéstípusok párbeszédpanelen „Metszeti kitöltésként” megadott kitöltések láthatók.
Összemetsződés prioritása
A jobb oldali csúszkával módosíthatja az építőanyag más szerkezeti elemekkel való összemetsződésének a prioritását. Ha csak a projekt egy elemének a prioritását kívánja módosítani, akkor létrehozhat egy duplikált építőanyagot más prioritással.
Azonosító (ID)
Tetszőleges azonosító hozzárendelése ehhez az építőanyaghoz. Az Azonosító mező az építőanyagok listákban és címkékben történő azonosítására szolgál.
Gyártó
Opcionálisan megadhatja az építőanyag gyártójának nevét. A Gyártó mezőként hozzáadható az Interaktív konszignációhoz, pl.
Leírás
Tetszőleges leírást adhat ehhez az építőanyaghoz.
| Tulajdonság | Leírás |
|---|---|
| Metszeti kitöltés | A vágott felületeken megjelenő minta. |
| Összemetsződés prioritása | Meghatározza, hogy egy építőanyag hogyan "nyomja el" a másikat metszetben. |
| Azonosító (ID) | Egyedi azonosító az építőanyagok listázásához és címkézéséhez. |
| Gyártó | Az építőanyag gyártójának neve. |
| Leírás | Részletesebb információ az építőanyagról. |
