Az Archicad lehetővé teszi egyedi vonaltípusok létrehozását, amelyekkel vizuálisan is megkülönböztethetők a különböző építészeti elemek vagy jelölések. Ez a funkció különösen hasznos bonyolultabb tervek esetén, ahol a standard vonaltípusok nem elegendőek a precíz ábrázoláshoz.
Egyedi vonaltípusok létrehozásának módszerei
Az Archicadban többféle módon hozhat létre egyedi vonaltípusokat. Ezek a módszerek rugalmasságot biztosítanak a felhasználóknak attól függően, hogy milyen jellegű vonaltípust szeretnének létrehozni.
1. Rajz alapú létrehozás (Egyéni vonaltípus)
Ez a módszer ideális, ha egy meglévő 2D-s rajz elemeiből szeretne egyedi vonaltípust alkotni.
- Először is, rajzolja fel a sablont az alaprajzon vagy egy másik ablakban vonalak, ívek és fogópontok használatával. Ez fogja meghatározni az új vonaltípus megjelenését.
- Ezután kattintson az "Újra" gombra. Az előzőleg létrehozott vonalrész megjelenik a grafikus szerkesztő ablakban.
- Mind a vonalrész hosszát, mind a szünetet módosíthatja az ablakban lévő kis zászlók megfogásával és áthelyezésével, vagy az alsó számértékek megváltoztatásával. A vonalrész egészként nyújtható, illetve zsugorítható.
Megjegyzés: Csak íveket, vonalakat és pontokat lehet a jelképes vonalak meghatározásához használni. Ha az Archicad ablakból másolt összetevők között görbék, kitöltések, szövegek és más elemek is találhatók, ezek nem kerülnek át a Vonaltípusok párbeszédablakba. A beillesztett grafikát befoglaló négyzet közepe az Egyéni vonal középvonalára kerül.
Ha egy jelképes vonalat módosítani szeretne, miután a vonalrészek az alaprajzból törlésre kerültek, válassza ki a Vonaltípusok párbeszédablakban a szerkeszteni kívánt vonalat, majd ezután kattintson a "Másold" gombra.
2. Szaggatott vonalból kiinduló létrehozás
Ez a lehetőség lehetővé teszi, hogy egy meglévő szaggatott vonaltípusból kiindulva hozzon létre új, egyedi vonaltípust.

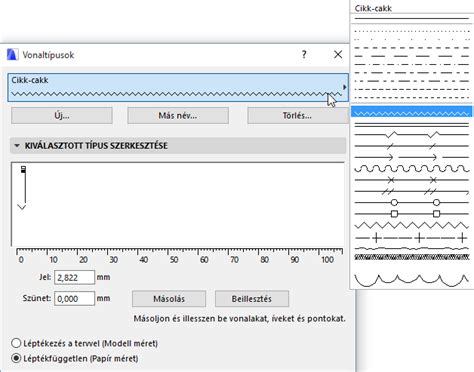

A Vonaltípusok párbeszédablakban válasszon egy előre definiált vonaltípust a legördülő listából. Az "Új" gombra kattintva új vonaltípust hozhat létre. A "Szaggatott" opciót választva szaggatott vonalból hozhat létre vonaltípust.
3. Vonaltípus fájlok kezelése parancssori módszerrel
Speciális esetekben, vagy ha automatizálni szeretné a folyamatot, parancssori módszereket is használhat.
- A parancssorba írja be: -vtípus.
- Írja be az l karaktert, és nyomja le az Enter billentyűt.
- Adja meg a vonaltípus nevét, és nyomja le az Enter billentyűt. A vonaltípusnév maximum 255 karaktert tartalmazhat, és tartalmazhat betűket, számokat, dollárjelet ($), kötőjelet (-) és aláhúzást (_). A vonaltípus-nevek nem tartalmazhatnak szóközöket.
- A "Vonaltípus-fájl létrehozása vagy hozzáfűzése" párbeszédpanelen válasszon egy létező LIN vonaltípusfájlt, vagy adjon meg új fájlnevet a "Fájlnév" mezőben.
- Kattintson a "Mentés" gombra. Ha egy létező fájlt választ ki, a vonaltípus hozzáadódik a fájlhoz.
- (Nem kötelező) Adja meg az új vonaltípust leíró szöveget, és nyomja meg az Enter billentyűt.
- A "Vonaltípus-minta megadása" promptnál adja meg a mintát a vonaltípushoz, és nyomja le az Enter billentyűt. Kövesse az alábbi irányelveket:
- Minden vonaltípusnak vonással kell kezdődnie.
- Pontok megjelenítésére nullákat írjon be.
- Az üres szakaszokat negatív valós számokkal adhatja meg (ez az üres szakasz rajzegységekben vett méretét adja meg).
- A vonásokat pozitív valós számokkal adhatja meg (ez a vonás rajzegységekben vett méretét adja meg).
- Minden pontra, vonásra vagy üres szakaszra vonatkozó értéket vesszővel válasszon el a következőtől.
- A pontok és a vonások közé tegyen üres szakaszokat.
- Nyomja le az Enter billentyűt a parancs befejezéséhez.
Megjegyzés: Vonaltípus létrehozásakor a vonaltípusok nem kerülnek be automatikusan a rajzba. Használja a -VTÍPUS parancs "Betöltés" opcióját, vagy a "Betöltés" gombot a Vonaltípus-kezelőben (VTÍPUS parancs).
Vastag metszési vonalak és valós tollvastagság
Az Archicadban lehetőség van a metszeti vonalak megjelenítésének módosítására.
Ha aktiválja a "Vastag metszési vonalak" parancsot (Nézet > Megjelenítési lehetőségek), valamennyi metszeti vonal vastagon jelenik meg (két pixel szélesen, függetlenül a vonal valós vastagságától).
A "Hajszálvékony vonalak" alternatívája az egyes tollak "Valós tollvastagsága". Aktiválja a vonal valós vastagságát a Nézet > Megjelenítési lehetőségek menü lehetőségei közül választva.
Hogyan változtassuk meg a vonal vastagságát - Az egyszerű módszer
Az egyedi vonaltípusok létrehozása jelentősen javíthatja a rajzok olvashatóságát és professzionális megjelenését.
