Az ARCHICAD egy erőteljes BIM (Building Information Modeling) szoftver, amely lehetővé teszi a felhasználók számára, hogy komplex építészeti terveket hozzanak létre. Különösen a fal- és tetőszerkezetek modellezése terén nyújt számos lehetőséget, beleértve az extra pontosságú megjelenítést és az elemek közötti asszociatív kapcsolatokat.

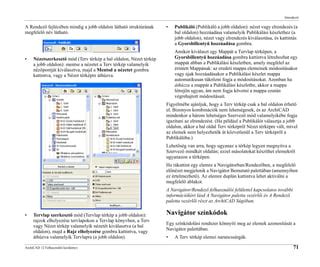

Vezérlők és Megjelenítési Beállítások
A vezérlők beállítása közben tekintse meg az előnézetet. Az ARCHICAD számos lehetőséget kínál az elemek tulajdonságainak finomhangolására. Az "Extra pontosság" opció kiválasztása esetén felső indexben további tizedesértékeket jeleníthet meg, ami különösen hasznos lehet pontos méretezéskor. A felső indexben megjelenő értéket a program a megadott beállításnak megfelelően számítja ki. Fontos megjegyezni, hogy az "Extra pontossághoz" tartozó értékek csak az interaktív konszignációknál jelennek meg a felső indexben.
Alapértelmezés szerint a "Megjelenített értékek" minden értéket a felhasználói felületen látható módon, a "Kerekítés/Extra pontosság" beállításoknak megfelelően kerekítve jelenít meg.

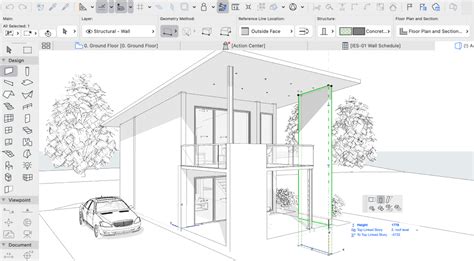

Fal- és Tetőszerkezetek Specifikus Tulajdonságai
A héjszerkezetek rétegeit a "Réteges szerkezetek" párbeszédpanelen határozhatja meg. Az ARCHICAD lehetővé teszi a falak és tetők kerületének pontos meghatározását, figyelembe véve az áttörések kerületét is. A fal kerülete változhat az Alaprajz vetítési beállításaitól függően. Az "ütköző" tulajdonsághoz az elemeknek metszeniük kell a helyiséget.
Az elem magassága a terv 1. és/vagy 2. szintjéhez viszonyítva értelmezendő. Ablakok és ajtók esetében van ennek jelentősége. A Terv 0,00 szintje mindig nulla az elem tényleges magasságának meghatározásához. A helyiségtest magassága a helyiség kiindulási szintjétől mérve kerül meghatározásra.
Áttörések és Térfogatszámítás
A héjszerkezeteken vagy tetőkön lévő összes áttörés teljes kerülete is kiszámítható. Tető, héj, födém vagy felületháló esetén az esetleges nyílások területével csökken a számított érték. Ajtó és ablak esetében az általuk kivágott nyílás térfogata kerül meghatározásra. Tető/héjszerkezet/födém esetében a rendszer tartalmazza a nyílások térfogatát is.
IFC Osztályozás és Tulajdonságok
Az ARCHICAD elemek IFC szerinti osztályozása az "Elembeállítások" (az "Osztályozás és tulajdonságok" panelen) és az "IFC tervkezelőben" található. Az IFC Hozzárendelést az "IFC tervkezelőben" lehet elvégezni. Az elem nettó térfogata is meghatározható.
Elemek Hozzáférés és Kapcsolatok
A helyzet az "Elembeállítások" "Osztályozás és tulajdonságok" paneljén adható meg. A "Jellemző tárgyak" az "Elembeállítások" "Listázás" paneljén kapcsolhatók hozzá az elemekhez. Ez a panel alapértelmezés szerint nem látható.
Az érintett helyiség meghatározásai elemenként eltérőek lehetnek. Egy elemhez csak egy érintett helyiség tartozhat. Tárgy, fény, alakzat, lépcső vagy korlát esetén az a helyiség tekintendő érintettnek, amelynek honlószintje megegyezik az elem honlószintjével. Gerenda esetén az a helyiség, amelyet a gerenda referenciavonala metsz 2D-ben. Oszlop esetében pedig az a helyiségpoligon, amelyet az oszlop bármelyik sarka metsz.
Az elem érintett helyiségének száma is meghatározható, ha van ilyen. Fal esetén az elem külső dőlésszögével egyenlő érték kerül meghatározásra. Például: Honszint + 1 (2. szint).
Vágási Funkciók Tetőkhöz és Héjszerkezetekhez

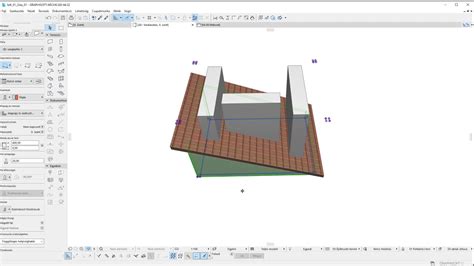

A "Vágás tetővel/héjszerkezettel" parancs lehetővé teszi, hogy a tetőket vagy héjszerkezeteket egymással vagy egyéb modellelemekkel vágja, bármely ARCHICAD modell ablakban. Az eredmény egy összetettebb szerkezet, amelynek elemei pontosan egymáshoz illesztve vannak vágva, de továbbra is különálló elemek maradnak. A vágóelem mindig tető vagy héjszerkezet. A tető vagy héjszerkezet bármilyen modellelemet elvághat, például falat, födémet vagy más tetőt.
Az egymásra vágott elemek viszonya asszociatív: bármely elem változtatása azonnal hatással van minden kapcsolódó elemre is. Ezzel szemben a "Vágás egyszerű tetővel" funkció az ARCHICAD-ben (a korábbi ARCHICAD verziókban "Vágd le a tetővel" parancs) nem asszociatív. Miután létrehozta a vágási kapcsolatot, az érintett elemek összekapcsolódnak.
Tetőhöz vágás - ARCHICAD 3. képzéssorozat - 15/84
