Az ARCHICAD számos funkciót kínál a rajzok testreszabására és kezelésére, hogy a munkafolyamat a lehető leghatékonyabb legyen. Ezek a beállítások segítenek a rajzok pontos megjelenítésében, a méretezésben és a tervlapokon való elhelyezésben.
Rajz eszköz beállításai
A rajz eszközzel a tervben található rajzokat tudja vezérelni és kezelni. A Rajz eszközre duplán kattintva megnyílik a Rajz alapbeállításai párbeszédablak, amely a következő négy panelt tartalmazza: Azonosítás, Tulajdonságok, Keret, és Rajzfeliratok.
Azonosítás panel
Az Azonosítás panelen a rajz nevével és forrásával kapcsolatos beállításokat végezheti el.
- Rajz név: Válassza ki, hogy a rajzhoz milyen módon rendelődjön név.
- Forrásfájl: Ebben a mezőben jelenik meg az elhelyezett rajzfájl elérési útvonala, ha ez külső kapcsolt fájl.
- Oldalszám.: Ez a mező akkor jelenik meg, ha a rajz forrása többoldalas dokumentum (pl. PDF).
Tulajdonságok panel
A Tulajdonságok panelen a rajz méretezését és frissítési módját állíthatja be.
- Szélesség, Magasság, Nagyítás és Rajzlépték: Ezek a mezők kapcsolatban állnak egymással, és a Zárolás ikonnal biztosítható, hogy a rajz eredeti aránya változatlan maradjon. Egy mezőben végrehajtott változtatás a másik három mező értékeit is módosítja.
- Automatikus frissítés: Ha ezt a lehetőséget választja, a rajz automatikusan frissül, ha a tervlap aktiválódik.
- Kézi frissítés: Ha ezt a lehetőséget választja, a rajz abban az állapotban marad meg, ahogy a tervlapra eredetileg el lett helyezve.
- Rajz tárolása a tervfájlban: Ez a négyzet alapértelmezetten be van jelölve, ami azt jelenti, hogy a rajz adatai a tervfájlban tárolódnak.
Megjegyzés: A Modellnézetben elhelyezett rajzok, valamint az elhelyezett rajzok és PDF-dokumentumok számára a lépték nem jelenik meg. Ha a tervlapon át szeretné méretezni a rajzot (ahelyett, hogy a forrásnézetben található eredeti léptéket használná), válasszon egy előre definiált értéket a Rajzlépték felugró ablakban vagy adjon meg tetszőleges egyéni léptéket. A testre szabott Rajz lépték elkülönül az Eredeti léptéktől.
Lépték hozzáadása az automatikus szövegekhez és tartalomjegyzékekhez: A Rajzlépték hozzáadható a végeredményhez az Automatikus szöveg funkció segítségével (pl. tartalomjegyzék vagy tervlap). Azonban bizonyos rajzok esetén az így létrehozott lépték félrevezető lehet, például akkor, ha a rajz PDF fájl részét képezi. Mivel az ARCHICAD nem ismeri fel a PDF tartalmakat, ilyen esetben nem érdemes megjeleníteni a rajzléptéket.
Keret panel
A Keret panelen a rajz keretének megjelenítését és formázását állíthatja be.
- Horgonypont: A Horgonypont azt a pontot jelenti, ahová a tervlapon a rajzot helyezik. Ez a pont a rajz rögzített pontja is lesz, ha elemei a forrásnézetben módosulnak. Kétféle módon definiálhat horgonypontot a rajzok számára. Az előugró ablakban megadható, hogyan értelmezze a program ezt a szögértéket az elem elhelyezése során.
- Keret típusa: Alapértelmezetten az elhelyezett rajz kerete változik meg a tervlaphoz igazodva, és szaggatott vonalként jelenik meg. Mindemellett a rajz bármelyik sarokpontját kiválaszthatja és a szokásos mozgó palettákon található szerkesztő parancsok segítségével a keretet tetszőleges alakúra formálhatja. A keret rajzhoz történő visszaállításához kattintson az Igazítsd a rajzhoz gombra.
- Nyomtatható keret hozzáadása: E négyzetet bejelölve a rajz köré nyomtatható keret kerül.
- Cím előnézeti terület: A jobb oldalon található ablak a cím szimbolikus előnézeti képet jeleníti meg a két formátum egyikében.
Rajzfeliratok panel
A Rajzfeliratok panelen a rajzhoz kapcsolódó feliratok beállításait végezheti el.
- Tervlaponkénti azonosítás: Ha ezt a lehetőséget választja, akkor a rajz azonosítója az azon a tervlapon megadott tervlap beállításoktól függ majd, amelyen a rajz található.
Rajz megjelenítési beállításai
A tervlapon a rajz megjelenítésének formátumát is beállíthatja.
- Gyors előnézet: Ha ezt a lehetőséget választja, megjelenik a „Gyors előnézet” felirat.
- Nincs előnézet: Ha a Nincs előnézet lehetőséget választja, a rajz kerete jelenik majd meg, egy „Nincs előnézet” felirattal a rajz helyén.

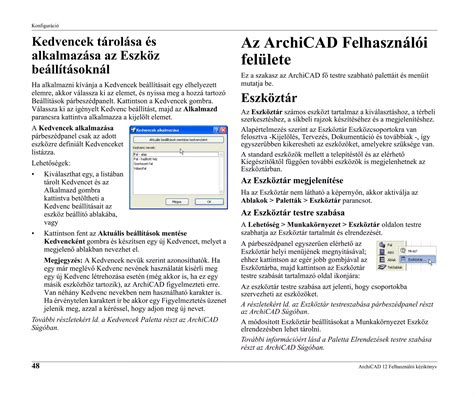

További funkciók és beállítások
Az ARCHICAD további funkciókat is kínál a rajzok és elemek kezeléséhez.

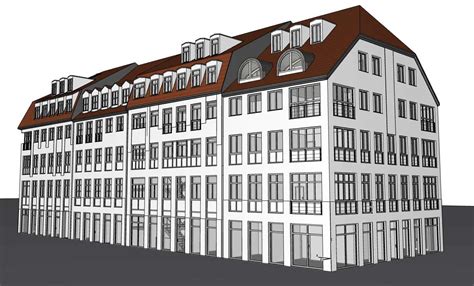

Modellnézet és előnézetek
A Navigátor előnézet vektoros adatbázist tárol az ablakok előnézetének megjelenítéséhez. A sok nézetet tartalmazó, nagyméretű tervek esetén számos ilyen előnézeti adat keletkezik.
Kísérleti funkciók
Itt találhatók a kipróbálható „kísérleti” funkciók. Ezek a felhasználói visszajelzések alapján válnak alapfunkciókká az ARCHICAD későbbi verzióiban.
Felhasználói élmény javítását célzó program (CEIP)
A Felhasználói élmény javítását célzó program (CEIP) keretében a GRAPHISOFT névtelen használati statisztikákat gyűjt azoktól a felhasználóktól, akik ezt engedélyezik.
Rajzok kezelése külső fájlokból
Alapértelmezésben egy új ARCHICAD példány indul el egy külső tervből származó nézet lehelyezésekor az aktuális terv egy tervlapjára. Jelölje be ezt a négyzetet, ha nem szeretné ezt a további példányt minden alkalommal.
Fal beállítások
Az ARCHICAD részletes beállítási lehetőségeket kínál a falakhoz is.
- Szintekhez való kapcsolódás: Ha később módosítja a tervben a szintek helyét és magasságát, akkor a kapcsolt falak magassága automatikusan követi a módosítást.
- Eltolási értékek: Beállíthat egy eltolási értéket a fal teteje és a felső kapcsolódó szint között, valamint a fal alja és honszintje között.
- Fal magassága: Az alsó és felső eltolási érték befolyásolja a fal magasságát.
- Fal alja és honszint: A fal alja fizikailag kapcsolódik a fal honszintjéhez.
- Alsó magasság: Kiszámítja a fal referenciavonalának pillanatnyi magasságát a hivatkozási szinttől.
- Réteges falak: A réteges falak vastagságát a Lehetőség > Elemattribútumok > Réteges szerkezetek útvonalon beállított felületek együttes vastagsága adja meg.
- Fal geometriája: Az ikonkészlettel kiválaszthatja a fal geometriáját: egyenes, ferde vagy kétszeresen ferde.
- Referenciavonal eltolása: Pozitív vagy negatív eltolási érték megadásával mozgathatja a referenciavonalat a fal közepéhez vagy attól távolabb.
- Fal megjelenítése metszetben: Különböző opciók állnak rendelkezésre a falak metszetben való megjelenítésére, beleértve a teljes alaprajzi vetületet is.
- Falkontúr beállítások: Megadhatja a kontúrok vonaltípusait és tollszíneit az alaprajzi metszősík fölé és alá eső részekhez.
- Falkontúr záró vonalai: Beállítható a szabadon álló falak végeinek megjelenítése vagy elrejtése.
- Felületek felülírása: Felülírhatja az elemhez rendelt felületet, és egyedi felületet is alkalmazhat a profil elem bármelyik végére.
- Anyagok igazítása a fal éleihez: Hasznos lehet például a szabadon álló falak esetén, hogy elkerülhető legyen a textúra töredezettsége az éleken.
- Gerendafal használata: Lehetőséget kínál ívelt gerendák használatára a külső vagy belső oldalon.
- Viszony a helyiségekhez: Beállíthatja a falak viszonyát a helyiségekhez, például hogy ne számítsanak bele a helyiség területébe.
Fájl exportálási és importálási beállítások
Az ARCHICAD részletes lehetőségeket kínál a DXF/DWG fájlok importálásához és exportálásához, beleértve a színkonverziót és a BYLAYER beállításokat.
- Színkonverzió importáláskor: Az ARCHICAD tolltáblázata az AutoCAD színeihez igazodik megnyitáskor.
- Színkonverzió mentéskor: Két lehetőség áll rendelkezésre az ARCHICAD és az AutoCAD tollak hasonlóvá tételéhez mentéskor: a "Legjobban hasonlító szabványos AutoCAD szín" és az "RGB színre, ha nincs pontosan megfelelő szabványos AutoCAD szín".
- BYLAYER színek: Bekapcsolt állapotában minden elmentett elemhez a BYLAYER színt rendeli hozzá.
3D megjelenítési beállítások
A 3D ablakban a szerkesztősík megjelenítését szabályozhatja, valamint egységes színeket használhat a tervlapsablon elemekhez és a kifordult szerkezeti elemek kiemeléséhez.
- Szerkesztősík megjelenítése: A 3D ablak szerkesztősíkja csak akkor jelenik meg, ha konkrét szerkesztési műveletet végez a 3D ablakban.
- Egységes színek: Használhat egységes színt a tervlapsablon elemekhez, valamint a kifordult szerkezeti elemek kiemeléséhez.
- Eredeti jel színe: Egyéni színt adhat meg a forrás jelek kiemeléséhez.
- Jelek vonaltípusa és tolla: Megadhatja a jel elemek csak képernyőn megjelenő részeihez rendelt vonaltípusát és színét.
