Archicad Helyiségek Összeadása Útmutató

Az Archicad egy sokoldalú építészeti tervezőszoftver, amely számos funkciót kínál a tervezési folyamat megkönnyítésére. A helyiségek kezelése, beleértve azok összeadását és a kapcsolódó adatok meghatározását, kulcsfontosságú a pontos területek, térfogatok és egyéb építészeti információk kinyeréséhez. Ez az útmutató részletesen ismerteti a helyiségek összeadásának és kezelésének folyamatát az Archicadben.

Mi az a Helyiség az Archicadben?

A Helyiségek térbeli egységek a terven, amelyeket a Helyiség eszközzel hozunk létre. Ezek az egységek általában szobákat, termeket, egy épület szárnyait, egy épületegyüttes tömbjeit vagy funkcionális területeket jelölnek. A 3D-s helyiségeket egyszerű tömegmodellezésre is használhatjuk, valamint az Energetikai elemzés Modellellenőrzés folyamatának alapjául is szolgálnak.

A helyiségek alja (a többi elemhez hasonlóan) a helyiség honszintjéhez van kapcsolva. Felső kapcsolat hozható létre a helyiség és a tervben szereplő bármelyik, a helyiségnél magasabban lévő szint között. Szükség szerint állíthatók be a felső kapcsolattól vagy a honszinttől számított eltolások; ez módosítja a helyiség magasságát.

Helyiség Paraméterek és Beállítások

Az Archicadben számos paraméter áll rendelkezésre a helyiségek pontos meghatározásához és testreszabásához:

• Helyiségmagasság: Adja meg a helyiség teljes magasságát. A helyiség magasságértékét befolyásolja az alsó és felső eltolási érték, ha van ilyen.
• Padlószerkezet vastagsága: Opcionálisan megadhatja a Padlószerkezet vastagságának értékét (pozitív vagy negatív). Ez az érték a helyiség alját eltolja.
• Kapcsolódás szintekhez: Beállíthat egy eltolási értéket a helyiség teteje és a felső kapcsolódó szint között (a helyiség magassága megfelelően változik). A helyiség alja fizikailag kapcsolódik honszintjéhez. Ha később módosítja ennek a szintnek a helyét, akkor a kapcsolt helyiségek magassága automatikusan követi a módosítást.
• Helyiségkategória: Válasszon ki egyet a Beállítás > Elemattribútumok > Helyiségkategóriák útvonalon elérhető helyiségkategóriákból.
• Helyiség poligon megjelenítése (Bruttó/Nettó): Ezekkel a beállításokkal adható meg a Referenciavonal eljárással készített helyiség alaprajzi megjelenítése.

Megjegyzés: Csak a "Lehetőség > Elemattribútumok > Kitöltéstípusok" párbeszédablakban "Fedő kitöltések" kategóriájú Kitöltésként definiált Kitöltések választhatók itt.

Az Érintett Helyiség Meghatározása Elemek Számára

Az Archicadben az elemekhez társított "érintett helyiség" meghatározása elemenként eltérő lehet. Egy elemhez csak egy érintett helyiség tartozhat.

• Ajtó/ablak: A fogadó fal érintett helyisége.
• Tárgy, Fény, Alakzat, Lépcső, Korlát: Az a helyiség, amelynek honszintje megegyezik az elem honszintjével.
• Gerenda: Az a helyiség, amelyet a gerenda referenciavonala metsz 2D-ben. A gerendának ennek az érintett helyiségnek a honszintjén kell látszódnia.
• Oszlop: Az oszlop bármelyik sarka által metszett helyiségpoligon.
• FF panel: Az a helyiség (ha van), amelyből a panel kifelé néz. Annak a helyiségnek a száma (ha van), amelyből a panel kifelé néz. Annak a helyiségnek a neve (ha van), amely a panel külső felületével határos.

Térfogat és Kerület Számítások

Az Archicad képes pontosan kiszámítani a helyiségek és az azokban található elemek térfogatát és kerületét, figyelembe véve az áttöréseket és a speciális szerkezeteket.

• Elem nettó térfogata: Ez a számítás alapvetően az elem teljes térfogata, amelyből levonódnak az áttörések (nyílások).
• Tető/héjszerkezet/födém: Ezeknél a szerkezeteknél a térfogat számítás tartalmazza a nyílások térfogatát is.
• Tető-Héj-Födém-Felületháló: Ezeknél a szerkezeteknél a térfogat számítás az esetleges nyílások területével csökken.
• Ajtó-ablak: Az ajtó/ablak által kivágott nyílás térfogata.
• Szerkezeti elem (gerenda, tető, héjszerkezet, födém vagy fal) térfogata: Ez a térfogat függhet egy meghatározott számítási szabálytól.
• Elem kerülete az áttörések kerületével együtt: Ez a számítás magában foglalja az elem kerületét és az összes rajta található áttörés (pl. ablakok, ajtók) kerületét.
• A felülethálón lévő összes áttörés teljes kerülete: Ez a paraméter a felülethálón lévő összes nyílás teljes kerületét adja meg.
• A fal kerülete: Ez változhat az Alaprajz vetítési beállításaitól függően.

IFC Export és Osztályozás

Az Archicad lehetővé teszi az elemek IFC (Industry Foundation Classes) szabvány szerinti osztályozását és exportálását, ami elengedhetetlen a BIM (Building Information Modeling) folyamatokhoz.

Az IFC Hozzárendelést az IFC tervkezelőben lehet elvégezni. Az Archicad elemek IFC szerinti osztályozása az Elembeállításoknál (az Osztályozás és tulajdonságok panelen) található. Az IFC típusú megfeleltetés az aktuális előnézeti fordító „Típusmegfeleltetés exportáláshoz” beállításától függ.

További Fontos Beállítások

A pontos számítások és a helyes megjelenítés érdekében érdemes figyelembe venni a következő beállításokat:

• Magasság az 1./2.: Az elem magassága a terv 1. és/vagy 2. szintjeihez viszonyítva. Ablakok/ajtók esetében van jelentősége. A Terv 0,00 szintje mindig nulla az elem tényleges magasságának meghatározásához. Adja meg a tengerszintet (Magasság) a Lehetőség > Terv beállításai > Terv helye menüpontban.

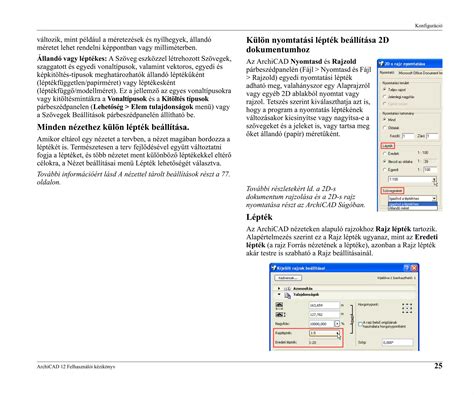

• Extra pontosság: Válassza ezt, ha felső indexben további tizedesértékeket kíván megjeleníteni. A felső indexben megjelenő értéket a program a megadott beállítás (pl. kerekítés) szerint számítja ki.
• Megjelenített értékek (alapértelmezett beállítás): Minden érték (a felhasználói felületen megjelenítettek szerint) kerekítve van a Kerekítés/Extra pontosság beállításoknak megfelelően.
