Az ARCHICAD egy professzionális építészeti tervezőszoftver, amely számos eszközt kínál a pontos és hatékony méretezéshez. A méretezési beállítások testreszabása kulcsfontosságú a tervdokumentáció minőségének és olvashatóságának szempontjából. Ebben a cikkben részletesen bemutatjuk az ARCHICAD méretezési funkcióit, különös tekintettel a beállítások testreszabására.
Általános Méretezési Beállítások
Az ARCHICAD méretezési beállításai lehetővé teszik a felhasználó számára, hogy finomhangolja, hogyan jelennek meg a méretek a terven. Ezek a beállítások befolyásolják az egységeket, a pontosságot, a kerekítést és a kijelzési formátumot.
Egység és Pontosság
Az egység és pontosság beállításai alapvető fontosságúak a méretek megjelenítéséhez. A "Láb és tört inch" opció választása esetén három pár választógomb áll rendelkezésre, míg a "Tört inch" választása esetén csak egy pár. Az "Extra pontosság" beállítása lehetővé teszi a tizedesjegyek megjelenítését felső indexben, így biztosítva a nagyobb pontosságot.
A "Pontosság" opció elérhető a fok, perc, másodperc és geodéziai egység szögmértékegység esetén is, lehetővé téve a szögértékek precíz megadását.
Kerekítés és Számítási Egységek
A "Kerekítés" funkció elérhető a terület típusú méretek esetén. A program az értéket a beállított tizedesig kerekíti, de az utolsó számjegy(ek)et 5-ös vagy 25-ös léptékben határozza meg. Fontos megjegyezni, hogy a méretezési beállítások nem vonatkoznak a számított értékekre, mint például a fal hossza az Interaktív konszignációnál vagy a Listázásnál. Ezekre a számításokra a "Terv beállításai" párbeszédpanel "Számítási egységek és szabályok" oldala vonatkozik.

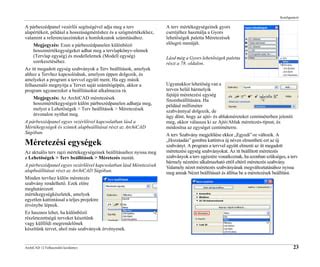

Méretsegédvonalak
A "Méretsegédvonal változása lépték szerint" opció lehetővé teszi a felhasználó számára, hogy kiválassza, méretsegédvonalait állandó léptékben tartja-e, vagy az ablaklépték függvényében változtassa őket. A vezérlők beállítása közben a "Példa" mezőnél megtekinthető az előnézet, így látható, hogyan jelenik majd meg a méretezés típusa a tervben.
A méretsegédvonalakkal kapcsolatos további beállítások a "Mutató" gombra kattintva érhetők el. Itt adhatja meg a "Mutató kezdőszöge" értéket, amely a méretvonaltól van mérve (alapértelmezett értéke 90 fok).
Méretszöveg Testreszabása
Az ARCHICAD lehetővé teszi a méretszövegek részletes testreszabását, beleértve az egyéni szövegek hozzáadását és a megjelenési formátum módosítását.
Egyéni Szöveg és Automatizált Elemek
Ha egyéni adatokat kíván hozzáadni a méretszöveghez, használhatja az egyéni szövegmezőt, ahová tetszőleges szöveget adhat meg az automatikus szöveg előtt és/vagy után, vagy akár helyette. A jobb oldalon felbukkanó mezőből további automatikus szövegeket választhat ki, amelyeket hozzáadhat a "Méret szövege" mezőhöz. A lista tartalma a méret típusától függ.
Ha idézőjelbe teszi az automatikus szöveget (pl. "Fal hossza"), az speciális formázási lehetőségeket kínál. Ha a méret mért értéke már tartalmaz felső indexet az "Extra pontosság" beállítás miatt, gépeljen egy szóközt a "Felső index kezdete" beszúrási jel elé.
Megjelenítési Formátum
Az ARCHICAD automatikusan "átfordítja" a szöveget, hogy az olvasható legyen a képernyőn, függetlenül a nézet irányától. Jelölje be a négyzetet, ha a képernyő háttérszínétől eltérő háttérszínt szeretne alkalmazni a méretszöveghez. A szövegmezőt megjelenítheti kerettel együtt vagy anélkül, és megadhatja a szöveg elforgatási szögét.
A "Nyílfej elrejtése innen" opció lehetővé teszi a mutatóvonalak nyílfejének elrejtését, ha a méret meghalad egy adott határértéket. Az "Nyílásmagasság megjelenítése" opció pedig a szélesség mellett a nyílás magassági értékét is megjeleníti.
Méretezési Eljárások és Stílusok
Az ARCHICAD különböző méretezési eljárásokat és stílusokat kínál a pontos és esztétikus megjelenítés érdekében.
Klasszikus és Flexibilis Eljárások
A "Klasszikus" eljárás az ARCHICAD korábbi verzióiban használt algoritmust alkalmazza, ahol a méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. Ha nincs elegendő hely, a szövegek oldalra vagy függőlegesen tolódnak. A "Flexibilis" (alapértelmezett) eljárás kifinomultabb, automatikus igazítást végez akkor is, ha a méretszöveget manuálisan helyezik át, vagy ha több sorból áll.
Kumulatív Méretezés
A "Kumulatív módban" az első referenciapontot tekintjük zéró pontnak a méretláncban. Ez a funkció különösen hasznos lehet összetett szerkezetek méretezésénél.
Jelölés és Nyílvég Típusok
A "Jelölés" opció lehetővé teszi a jel típusának kiválasztását az előugró ablakban. Az "utolsó nyílvég típus" az értéket dupla méretezési vonal közé helyezi. Különböző nyílfej és méretsegédvonal formátumok közül választhat, hogy a legmegfelelőbb megjelenést biztosítsa.
Elevation Dimensions - ARCHICAD Training Series 3 - 68/84
Speciális Beállítások
Az ARCHICAD számos speciális beállítást kínál a méretezés finomhangolásához.
Szövegszínek és Keretek
A "Szövegdoboz háttérszín" opció lehetővé teszi a méretszöveg háttérszínének beállítását és a tollszín kiválasztását. A kitöltés háttérszíne lehet 0 (Átlátszó) vagy -1 (Ablak háttér). A "Szövegdoboz keret" opcióval a keret láthatósága szabályozható.
Méretezési Szöveg Vízszintes Megjelenítése
Jelölje be a négyzetet a méretszöveg vízszintes megjelenítéséhez. Ez biztosítja az olvashatóságot és a professzionális megjelenést.
Szöveg Forgatása
Adja meg a szöveg elforgatási szögét. Az előugró ablakban megadható, hogyan értelmezze a program ezt a szögértéket az elem elhelyezése során. A "Szög zárolása" vezérlő korlátozza az elvégezhető grafikus szerkesztési lépések körét.
Számítógépes Betűkészletek
Az ARCHICADban használt szövegek Unicode formátumúak. Minden kódoló rendszer támogatott a szövegelemek nyomtatása, rajzgéppel történő megjelenítése és szerkesztése során, valamint a DXF/DWG formátumra történő átalakításkor is.
Az ARCHICAD méretezési beállításainak alapos ismerete és alkalmazása elengedhetetlen a pontos, professzionális és könnyen olvasható építészeti tervek elkészítéséhez. A rendelkezésre álló testreszabási lehetőségek lehetővé teszik, hogy minden projekt egyedi igényeihez igazítsa a méretezést.
