A terepmodellezés gyakran időigényes folyamat, amely vetekszik magának az épület modellezésének idejével. Azonban létezik egy módszer, amely jelentősen megkönnyítheti ezt a feladatot: az X, Y és Z koordináták alapján történő automatikus terep generálása. Bár ez a lehetőség régóta elérhető a tervezőszoftverekben, tapasztalataink szerint a tervezőirodák nagy része mégsem ismeri, vagy nem használja ezt a funkciót.
Magyarországon a két legelterjedtebb építészeti modellezőszoftver, az Autodesk Revit 2019 és a Graphisoft Archicad 20nek van lehetősége az automatizált terep generálására, bár kissé eltérő módon valósítják meg.
Terepmodellezés Archicad 20-ban
Az Archicad 20-ban a terepmodellezéshez szükséges parancs a „Fájl” menüpont alatt, az „Együttműködés” fülön található.
A fájlok beolvasásánál kétféle típust választhatunk: .txt és .xyz. A .txt fájlok helyes felépítéséhez javasoljuk az alábbi formátumot, hogy az importálás hiba nélkül működjön.
A koordináták elválasztásához a szóköz ( ) és a vessző (,) használható, míg a tizedesjegyek elválasztására minden esetben pont (.) szükséges. A sorszámozás nem kötelező, de nem okoz problémát a program számára, ha szerepel a fájlban.
Az importálás következő ablakában megadható a geodéziai egység, majd az elhelyezés módja, ahol választhatunk a „Grafikus megadás” és az „Eredeti helyre” opciók között. A „Grafikus megadás” esetén a betöltött terep a modellbe kattintással helyezhető el, míg az „Eredeti helyre” opció a koordináták szerinti pozícióba helyezi az elemet.
A „Nagyítás az új felülethálóra” parancs a nézetablakot automatikusan a lehelyezés pontjára ugrik, így nem kell keresgélnünk a felülethálónkat. Utolsó lépésként a terepünk elkészült a megadott pozícióban. A lejtések és magassági pontok mind a felmért adatoknak megfelelően generálódnak az automatizált folyamatnak köszönhetően.

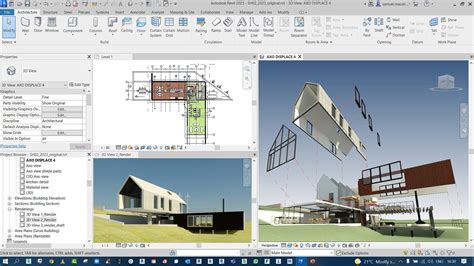

Terepmodellezés Autodesk Revit 2019-ben
Az Autodesk Revit 2019 is képes automatizáltan beolvasni a terepet. A „Massing & Site” fülön található „Toposurface” parancsot kiválasztva aktiválódik a „Modify/Edit Surface” fül, ahol a „Create from Import” lehetőségnél a „Specify Points File” opciót választva hozhatjuk létre a terepet, hasonlóan az Archicadhez.
A felugró ablakban két fájltípus közül választhatunk: .csv és .txt. A fájl megnyitása után a következő ablakban kiválasztható a mértékegység, amelyben a koordinátákat értelmezni kell. Ezt követően a terep automatikusan generálódik a .txt fájl alapján.
Fontos megjegyezni, hogy mindkét program a felülethálók külső határolópontjait összeköti. Ez a valóságot nem mindig tükrözi pontosan, de szinte minden esetben elfogadható végeredményt ad.
Az Automatikus Terepmodellezés Előnyei és Megfontolások
A felülethálók automatikus generálása szoftverek segítségével jelentős időt és energiát takaríthat meg. A felületek algoritmusok alapján képződnek, amelyek alapját a meghatározott X, Y és Z koordináták jelentik.
Általánosságban elmondható, hogy a geodéták képesek a .txt formátum előállítására, így ez a lehetőség jól alkalmazható bármely esetben. Fontos megjegyezni, hogy bár az így létrejött elemek előállítási folyamata gyors, a hardveres követelményt növelhetik.
ArchiCAD vagy Revit: Melyik BIM szoftver a legjobb?
Az Archicadban lehetőség van új pontok hozzáadására egy meglévő terepmodellelhez. Ezt az „Adj hozzá új pontokat” választógombbal tehetjük meg.
- Ha a „Nincs felületre illesztve” lehetőséget választjuk, az új pontok a Felületháló beállítás párbeszédablakban éppen beállított magasság-értékkel adódnak hozzá a felülethálóhoz. A metsződő felhasználói élek megtartják a magasságukat.
- Ha a „Felhasználói élekre illesztve” opciót választjuk, az új pontok a felületháló jelenlegi felületén jelennek meg, és csak a felhasználó által definiált gerincvonalak tartják meg a magasságukat.
- Ha a „Minden élre illesztve” opciót választjuk, az új pontok a felületháló jelenlegi felületén kerülnek elhelyezésre, és minden gerincvonal megtartja a magasságát.
Ha pontokat kíván hozzáadni egy meglévő felülethálóhoz, rajzoljon rá egy vonalat vagy poligont a Felületháló eszközzel vagy a Vonal/Vonallánc eszközzel.
| Szoftver | Fájltípusok | Elérhetőség |
|---|---|---|
| Archicad 20 | .txt, .xyz | Fájl > Együttműködés |
| Autodesk Revit 2019 | .csv, .txt | Massing & Site > Toposurface > Create from Import > Specify Points File |
