Az Archicadben a Tervlapok kezelése kulcsfontosságú a projektek pontos és hatékony dokumentálásához. A Tervlapok lehetővé teszik a különböző nézetek, alaprajzok, metszetek, homlokzatok és egyéb rajzi elemek rendezett megjelenítését és elhelyezését egyetlen dokumentumon.
Tervlapok Elérése és Kezelése

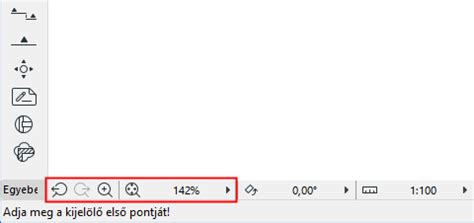

A párbeszédablakba történő belépéshez válasszon egy Tervlapot - vagy a Tervlap ablak megnyitásával vagy a Navigátor/Szervezőből történő kiválasztással. Kattintson a Navigátor alján lévő „Beállítások” gombra a további beállítások eléréséhez.
A Tervlap beállításainál lehetőség van a rajz azonosító megadásának folytatására az előző tervlaptól. Jelölje be ezt a négyzetet, ha az azonosítót az előző tervlapon lévő azonosítók sorozatát folytatva kívánja hozzárendelni. Ez akkor lehet hasznos, ha meg kell különböztetnie ezeket az adatokat a különböző tervlapoknál.
Például, előfordulhat, hogy a terv már a kivitelezési szakaszban van, de egy Tervlap még mindig előkészítési stádiumban van, míg egy másik Tervlap státusza „A vállalkozó jóváhagyta”. Ehhez hasonlóan a dokumentáció különböző részei (pl. További részleteket ld.) eltérő státuszúak lehetnek, és ezt a Tervlapok segítségével egyértelműen jelezheti.
Tervlap Méret és Elrendezés
A „Méret” opció segítségével adja meg a Tervlapsablon méretet a legördülő listából kiválasztható szabványos papír méretekkel, vagy használhatja az egyéni méret beállítását. A „Tervlap alatt” opció lehetővé teszi a Tervlapsablon elemek megjelenítését a tervlap mögött. Az alapértelmezett mód az „Automatikus elrendezés”, amely optimalizálja a tartalom elhelyezését.
Rajzok Elhelyezése és Rendezése

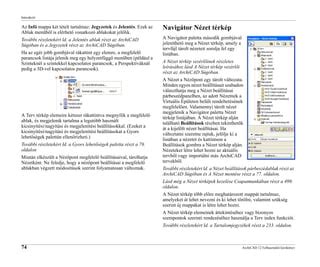

A rajzok elhelyezése a „Navigátor hely alapján” történhet. Ebben az esetben a rajzok a Navigátor nézet térképen való megjelenésük sorrendjében (fentről lefelé) kerülnek lehelyezésre. Az Alaprajzok kivételt képeznek, ezek Nézet térkép szerinti sorrendjükben lentről felfelé kerülnek elhelyezésre.
Ha a sorozatot név/azonosító (vagy azonosító/név) alapján rendezi, jelölje be ezt a négyzetet, ha a név (vagy az azonosító) változásakor új sort/oszlopot kíván nyitni. Ha a sorozatot Navigátor hely alapján rendezi, jelölje be ezt a négyzetet, hogy ezáltal új sor/oszlop nyíljon minden új Navigátor nézet térkép mappához.
A „Rajzok közötti távolság” beállításával megadhatja a lehelyezett rajzok sorai és oszlopai közötti távolság hosszát. Ha ezt a beállítást választja, kattintson a „Háló beállításai” lehetőségre a háló beállításainak pontos megadásához. A „Sík” opció esetén a cellaazonosítók számozása sorban történik.
