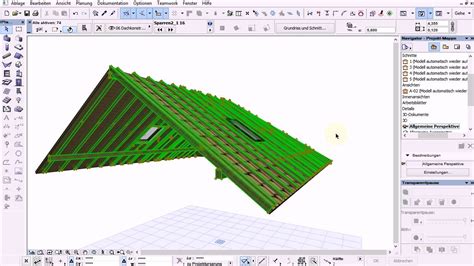

Az ARCHICAD RoofMaker kiegészítője GDL tárgy alapú elemeket kínál a rajz bizonyos részeinek kiemelésére 3D nézetben, valamint metszet, homlokzat és belső nézet ablakokban.
A RoofMaker a Tervezés > Tető extrák > Tervezési extrák menüből érhető el.

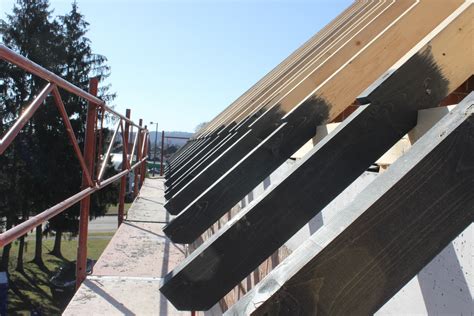

Ajánlott Munkafolyamat a Tetőszerkezetek Modellezéséhez
Ajánlott, hogy a tetőszerkezet modellezését a szelemenekkel kezdje, majd folytassa az élszarukkal/vápákkal, és a szarufákat helyezze el utoljára. Ebben a sorrendben könnyen nyomon követheti az összes csatlakozó elemet.
A szarufák, élszaruk vagy szelemenek (gerendák) elhelyezéséhez legalább egy tetőfelületet ki kell jelölni. Ha több tetőfelület csoportot alkot, először szét kell bontani a csoportokat a Szerkesztés > Csoportos kezelése > Csoport szétbontása parancsával.
Bár a tetőelemeket az API kiegészítő másként is el tudja helyezni, feltétlenül ajánlott a tetők referenciavonalát az alattuk lévő fal külső élére rajzolni, mint az ARCHICAD összetett tetők elhelyezésénél.
Ajánlatos a szarufa általános keresztmetszetének magassági értékét megadni a tetősík vastagságának. Ennek a módszernek az az előnye, hogy a tető segítségével levághatja azokat az elemeket.
RoofMaker Beállítások és Paraméterek
Miután kiadta az Extrák/RoofMaker valamely parancsát, megjelenik egy párbeszédablak, amelyben beállíthatja az elhelyezendő tárgyra vonatkozó paramétereket. Minden elemnél beállíthatók a felületek és az elemet tartalmazó fólia. Alapértelmezésben a Tárgyhoz beállított aktuális tollszínt használja.
Szarufák Elhelyezése
Szarufák elhelyezése esetén a tető alsó síkja szolgál referenciasíkként. Válasszon ki egy referencia tetősíkot az alaprajzon. Miután rákattint az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Ilyenkor a kijelölt tetőfelületen belülre kell kattintani. Az ARCHICAD a szarufát úgy helyezi el, hogy annak tengelye átmegy a kattintással megjelölt ponton.
Miután lehelyezte a szarufát, ki lehet jelölni és meg lehet nyitni a Tárgy beállítások párbeszédablakát. Az itt található paraméterek között szerepel a profil és annak a vastagsága.
Válasszon ki egy referencia tetősíkot az alaprajzon. Adja meg a kívánt paramétereket. Miután rákattint az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Ilyenkor a kijelölt tetőfelületen belülre kell kétszer kattintani ahhoz, hogy az elhelyezés vonalát meghatározza. Az ARCHICAD a szarufákat úgy helyezi el, hogy az első szarufa tengelye átmegy az első kattintással megjelölt ponton, és az utolsó szarufa tengelye pedig a második kattintással megjelöltön.
Élszaru vagy Vápaszaru Elhelyezése
Az élszaru általában két egymás mellett levő tetősík között helyezkedik el. A beállítások megadása után kattintson az OK gombra, hogy visszatérjen az alaprajzra, ahol a referenciaként használt tetősík még mindig ki van jelölve.
A RoofMakerben az él- vagy a vápaszaru két, előzőleg kiválasztott tetősíkkal is elhelyezhető. Ezután nem szükséges az él meghatározásához kattintani, mivel a szarufa a két felület közös élén kerül elhelyezésre.
Kiváltó Elhelyezése
Kiváltó elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé el kívánja helyezni a kiváltót. Ennek a két szarufának ugyanazon a tetőpoligonon belül kell lennie. Válassza a Készíts kiváltót parancsot a Tervezés > Tető extrák > RoofMaker menüből.
A kiváltó a szarufákkal megegyező magasságban kerül elhelyezésre. Lehet függőleges vagy olyan szögbe forgatott helyzetű, hogy merőleges legyen a tető hajlásszögére.
Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt. Kattintson a szarufák közé. A kiváltó a két szarufa közé kerül úgy, hogy a kiváltó tengelye átmegy a kijelölt ponton.
Szelemen Elhelyezése
Jelöljön ki egy tetőfelületet az alaprajzon és válassza a Készíts szelement parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson az ötödik ikonra a RoofMaker eszköztárban).
Alapértelmezésben az ARCHICAD a szelement a tető alsó referenciasíkja alá helyezi el, abból az elvből kiindulva, hogy a szelemen tartja alulról a szarufákat. Ettől függetlenül egy magassági érték is megadható, így a szelement elhelyezhet a referencia síkhoz képest magasabbra vagy alacsonyabbra is.
A szelemen a szarufákra merőleges is lehet, továbbá elhelyezkedhet rajtuk is. Miután rákattint az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Kattintson a kijelölt tető valamelyik élére vagy a tetőpoligon belsejébe. Ha a tető élére kattintott, a szelemen tengelyével a tető éle mentén fog elhelyezkedni. Ha a tetőpoligonon belülre kattintott, ezzel a szelemen egyik oldalának a helyzetét határozza meg, ezért egy további kattintás szükséges ahhoz, hogy meghatározható legyen a szelemen irányultsága.
Talpszelemen Elhelyezése
Jelöljön ki egy tetőfelületet az alaprajzon és válassza a Készíts talpszelement parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a hatodik ikonra a RoofMaker eszköztárban).
Alapértelmezésben az ARCHICAD a gerendát a tető alsó referenciasíkja alá helyezi el, abból az elvből kiindulva, hogy a talpszelemen tartja alulról a szarufákat. Ettől függetlenül egy magassági érték is megadható, így a talpszelement elhelyezheti a referencia síkhoz képest magasabbra vagy alacsonyabbra is.
Miután rákattint az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Kattintson vagy a kijelölt tető valamelyik élére vagy a tetőpoligon belsejébe. Ha a tető élére kattintott, a gerenda tengelyével a tető éle mentén fog elhelyezkedni. Ha a tetőpoligonon belülre kattintott, ezzel a gerenda egyik oldalának a helyzetét határozza meg. Ezért egy további kattintás szükséges ahhoz, hogy meghatározható legyen a szelemen irányultsága.
Fogófa Elhelyezése
Alapértelmezésben egy háttérkitöltés van megadva az alaprajzi jelhez, mert a szelemenek általában eltakarják az alattuk lévő oszlopokat. Ezeket az oszlopokat általában egy nagyobb körrel jelölik, azt mutatva, hogy tartószerkezet található a szelemen alatt.
A fogófa elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé a fogófa kerül. Válassza a Készíts fogófát parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a hetedik ikonra a RoofMaker eszköztárban).
A fogófa lehet dupla vagy szimpla. A fogófa keresztmetszetének értékein kívül be kell állítani egy magassági értéket is, mely értéket az ARCHICAD a szarufák alsó elhelyezési pontjától számít (és ami általában a tető referenciavonalának is a magassága).
Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt. Ha dupla fogófát állított be, az automatikusan a megfelelő pozícióban kerül elhelyezésre.
Torokgerenda Elhelyezése
A torokgerenda elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé a torokgerendát kívánja helyezni. Válassza a Készíts torokgerendát parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a nyolcadik ikonra a RoofMaker eszköztárban).
Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt.

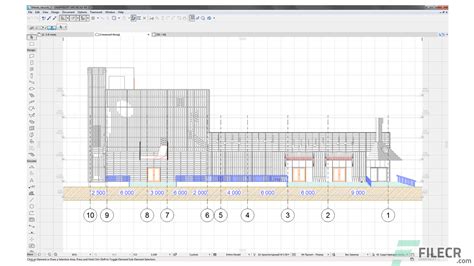

ARCHICAD RoofMaker interface enhancements
Tetőablakok és Referenciavonalak Kezelése
A Tető varázsló teljes tetőszerkezetek egyszerű és gyors elkészítését teszi lehetővé. Az indításhoz jelölje ki a tervben azokat a tetőfelületeket, amelyekhez szerkezeti elemeket kíván létrehozni. Az OK gombra kattintva visszatérhet az alaprajzra.
A szarufák elhelyezése a beállított követelményeknek megfelelően optimalizált.
Referenciavonal Beállítások
- Vezérvonal eltolása: Adja meg a vezérvonal eltolását a tető honszintjétől. A tető alapmagassága fizikailag kapcsolódik honszintjéhez.
- Homlokzatvonal magassága: Adja meg a referenciavonal magasságát az adott szint szintvonalától mérve - alapértelmezésben a hivatkozási szint a Terv 0,00 szintje.
- Tetővastagság: Adja meg a tetőtábla vastagságát (vagy függőlegesen vagy vízszintesen mérendő a tetővel szemben).
Megjegyzés: A réteges fal vastagságát a Beállítás > Elem jellemzői > Réteges szerkezetek útvonalon beállított felületek együttes vastagsága adja meg.
Megjegyzés: Ebben a legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz tetőket.
Megjegyzés: A lejtés mértékegysége lehet fok, százalék vagy a 12 láb (amennyiben angolszász méretezést használ), illetve 12 hüvelyk a vízszintes szakaszon való emelkedés mértéke.
Megjegyzés: Beállíthat eltérő egyedi élszöget bármely különálló él(ek)hez. Ha ezt teszi, akkor egy sárga színű „egyedi” ikon jelenik meg a Tető beállítások panelen az éltípus beállítására szolgáló vezérlő mellett.
Vetület Megjelenítése és Kontúrok
- Egyedi: Ezt az opciót akkor válassza, ha a tetőt más egyéb szintekkel kombinálva is látni szeretné.
- Vetület + metszősík fölötti részek: Az elem metszeti részét mutatja (pl. alaprajzi metszősíkon metszettként), plusz az elem metszősík feletti részét.
- Mindent nézetvonallal: a teljes elem metszés nélküli körvonalai látszódnak.
- Mindent metszősík fölöttiként: a teljes elem vetített körvonalai látszódnak.
Vetület megjelenítése: Ez a kiugró ablak három lehetőséget tartalmaz.
Egyszerű vagy réteges tető esetén: Ha szükséges, felülírhatja az elemhez tartozó kitöltés előterének/hátterének a tollait (alapértelmezettként az Építőanyag panelen adhatók meg).
Kontúr: Ezekkel a beállításokkal megadhatja azoknak az elemkontúroknak a vonaltípusait és tollszíneit, amelyek az Alaprajzi metszősík fölé (Metszősík fölötti) és/vagy alá (Metszősík alatti) esnek.
Fedő Kitöltés Beállításai
- Fedő kitöltés helyzete: Itt adható meg a fedő kitöltés iránya.
- Terv alapján: A kitöltés mintája a terv origójától indul és a mintának azok a részei fognak látszani, amelyek beleesnek a kitöltés számára körülhatárolt részbe.
- Vezérvonal alapján: Ezt az opciót kiválasztva amikor a tetőt az alaprajzon elhelyezi, a fedőkitöltésnél egy kitöltés vezérvonal fog megjelenni. Ennek a kiválasztásával és mozgatásával be tudja állítani a fedőkitöltés irányultságát.
Megjegyzés: A kitöltés vezérvonalak csak akkor látszanak, ha a Nézet > Megjelenítési lehetőségek a képernyőn > Kitöltés vezérvonalak beállítás engedélyezett.
Torzítás hajlással (csak akkor érhető el, ha bejelölte az Illesztés hajláshoz jelölőnégyzetet): jelölje be ezt a jelölőnégyzetet a fedő kitöltés torzításához.
Felületek Felülírása és Textúra
Felületek felülírása: A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet.
Megjegyzés: A felső felület felülírása, amennyiben vektoros kitöltés, alkalmazható fedőkitöltésként is a tetőn (a „Kitöltés használata a felületről” négyzet aktiválásával az Alaprajz és metszet panelen a Tető beállításokban).
Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az elem valamennyi alkotóeleméhez rendelje. A lánc ikont kikapcsolva az elem valamennyi felületéhez az eredetileg beállított felületeket állítja vissza. Lásd Tetőél vagy tetőáttörés testre szabása.
Egyéni textúraigazítás: Ez az üzenet azt jelzi, hogy az aktuálisan kijelölt (és a tervben már elhelyezett) tető egyedi 3D textúrát kapott. Ilyenkor a Textúra visszaállítás gomb is aktív.
Vágótest és Eresztúlnyúlás
Vágótest: ezzel a vezérlővel meghatározhatja a Tető vágótestének a geometriáját.
- Eltolás: adja meg az eresz alap poligontól való kinyúlásának a távolságát.
Ha később megváltoztatja az Eresztúlnyúlás „eltolás” értékét a tetőbeállításoknál, akkor a sárga „egyedi” ikon pirosra változik. Ez azt jelenti, hogy a tető eresztúlnyúlása megváltozik: kívánja a módosítást az egyedi túlnyúlású síkokra is alkalmazni? Ha igen, akkor jelölje be a jelölőnégyzetet a Tető beállítások panel alján (Változások alkalmazása az egyedi síkokra/élekre is).
Tetőablak elhelyezése ívelt felülethez hasonlóan: ez az alapértelmezett beállítás; a jelölőnégyzet be van jelölve a Tető beállítások Összetett geometria panelén.
Fal Referenciavonal és Tetőablak Beállítások
Minden fal rendelkezik egy referenciavonalal és egy iránnyal. Az Infótábla vagy a Falbeállítások Geometria és elhelyezés panelének segítségével adja meg a referenciavonal helyzetét. A Fal beállításainál található Referenciavonal vezérlők nem vonatkoznak a sokszögfalakra.
Fal Referenciavonal Elhelyezése
- Referenciavonal eltolása: „külső” vagy „belső” referenciavonal használatakor pozitív eltolási érték megadásával a fal közepe (vagy a mag közepe) felé mozgathatja a referenciavonalat. A negatív eltolással a fal középvonalától (vagy a mag tengelyétől) távolabb helyezi a referenciavonalat. A referenciavonal helyének beállításakor a fal oldalirányban mozog.
Megjegyzés: A referenciavonal mozgatásához a fal helyzetének módosítása nélkül és/vagy a nyílászárók tükrözéséhez használja a Fal referenciavonalának módosítása parancsot. Ezzel a paranccsal átfordítható (vagy tükrözhető) a kijelölt fal a referenciavonalához képest. A referenciavonal a helyén marad, de a fal teste átfordul a másik oldalra.
A referenciavonal segít pontosan egymáshoz illeszteni a falakat.
A referenciavonal biztosítja a falak kijelöléséhez, mozgatásához és transzformációjához szükséges segédpontokat és éleket.
A referenciavonal helyzete meghatározza a fal „külső” és „belső” felületét.
Tetőablak Elhelyezés és Magasság
További részleteket ld. A Tetőben állandó lehetőség csak a tetőkön (nem a héjszerkezeteken) elhelyezett tetőablakok esetén érhető el.
- Alsó vagy felső káva magasság: Ez a mező a Tetőablak horgonypont (alsó vagy felső kávájának) adott szinttől vagy a tető alapvonalától mért magasságát adja meg.
Az Átfordítás héjon gomb csak a héjszerkezeteken (nem tetőkön) elhelyezett tetőablakok esetén érhető el. Az Átfordítás héjon gombra kattintva ellentétes irányúra (pl. fordítva) helyezhető el a tetőablak.
A tetőablakot a Könyvtári elem 2D-s jelképében meghatározott ponttal kell elhelyezni. A többi pontot (ha léteznek), X-ek jelölik. A Jel beállítások panel a Könyvtári elem típusú méretjel lehetőségeit tartalmazza.
Parapet magasság: Ezzel a vezérlővel állíthatja be a Tetőablak jelölőt, hogy olyan párkány magasság értéket jelezzen ki, ami figyelembe veszi az emeletszint és a tetőablak párkánya közötti (esetleges) magasságkülönbséget (például szőnyeg miatt).
Összetett Tetők és Szerkesztési Módok
Az Egyszerű vagy az Összetett szerkesztési módszert választva hozhat létre tetőelemet. Az Összetett tető egy elem, annak ellenére, hogy több síkból áll. Ha valamelyik síkot szerkeszti, a többi sík automatikusan az új geometriához igazodik.
Minden sík külön szerkeszthető, szükség szerint módosítható a lejtése vagy a felülete. Az összetett tető felosztható több egyszerű tetőre.
A tető szintje az alapvonal vagy alap poligon szintjétől kerül mérésre, amely egy vízszintes, nem nyomtatott vonal, melyet a tető létrehozásakor rajzol meg. A 3D ablakban az alapvonalak meghatározott színnel jelennek meg, a könnyebb szerkesztés érdekében.
Ha úgy szeretné megjeleníteni az Egyszerű tetőket, mint az ARCHICAD 14-ben és a korábbi verziókban - azaz szimbolikus módban, csak a felső felületükkel - ezt bekapcsolhatja tervbeállításként: ugorjon a Lehetőség > Terv beállításai > Örökölt beállítások menüpontra, és válassza a „Szimbolikus” lehetőséget preferált megjelenítési módként.
