Az ARCHICAD lehetőséget kínál a tetők részletes modellezésére és testreszabására, beleértve az élek, felületek és szerkezeti elemek beállításait. A szoftver számos funkciót biztosít a tetők építészeti pontosságú megjelenítéséhez és a szerkezeti elemek, mint például a szarufák, szelemenek és fogófák elhelyezéséhez.
Tetőfelületek és élek testreszabása
Az ARCHICAD lehetővé teszi a tető felületeinek és éleinek testreszabását. Az élek típusaként "Tetőátmenet - Boltozat", "Ereszek", "Végfal", "Él", "Tetőátmenet - Behajlás", "Csúcs" vagy "Gerinc" is megadható az Egyéni élbeállítások párbeszédpanelen. Ezen élek hossza listázható, ami hasznos lehet az építészeti tervezés során.
A tető alapértelmezett élfelületének megjelenítése az Építőanyag lehetőség beállításai szerint történik. Az összes felület listázásához, beleértve az egyedi és réteges elemek felületeit is, használja a Felülettípus listát. A tető alsó és felső felületének területe, valamint a tető éleinek területe is kiszámítható, figyelembe véve a nyílásokat és vágásokat.
Egy tető élének, illetve tetőben lévő áttörés élének felülete és/vagy szöge testre szabható. A "Szög" beállításnál választhatunk függőleges, vízszintes, merőleges vagy egyéni szöget a tetőél számára. Ha egy olyan élre kattintunk, amely két kiválasztott, egysíkú tető közös csatlakozása, a "Gérbe vágott" kiegészítő opció is elérhető.
A tetőél felületi anyagát alapértelmezés szerint a tetőhöz választott építőanyag határozza meg. Azonban a tető összes élfelülete felülírható a Tetőbeállítások Modell panelének vezérlőivel. A "Felület" gombra kattintva kiválasztható az egyedi felület a tetőél(ek)hez.
Ha módosítja az élszög beállítását a Tetőbeállításoknál, és a "Változások alkalmazása az egyéni síkokra és/vagy élekre is" jelölőnégyzet be van jelölve, akkor a módosítás az egyedi szögű élekre is alkalmazásra kerül.
A "Vezérvonal eltolása" mezőben megadható a vezérvonal eltolása a tető honszintjétől. A tető alapmagassága fizikailag kapcsolódik a honszintjéhez. A "Homlokzatvonal magassága" a referenciavonal magasságát adja meg az adott szint szintvonalától mérve.
A tető vastagsága, a hivatkozási felületre merőlegesen vagy függőlegesen mérve, a Tető beállítások vagy az Infótábla Geometria és elhelyezés panelén állítható be. A réteges fal vastagságát a Beállítás > Elem jellemzői > Réteges szerkezetek útvonalon beállított felületek együttes vastagsága adja meg.
A lejtés mértékegysége lehet fok, százalék vagy a vízszintes szakaszon való emelkedés mértéke. Lehetőség van eltérő egyedi élszög beállítására bármely különálló él(ek)hez, ami egy sárga színű "egyedi" ikonnal jelenik meg a Tető beállítások panelen.
A "Felületek felülírása" funkció lehetővé teszi az elemhez rendelt felület felülírását. Ha a felső felület felülírása vektoros kitöltés, az alkalmazható fedőkitöltésként is a tetőn, a "Kitöltés használata a felületről" négyzet aktiválásával.
A "Vágótest" vezérlővel meghatározható a Tető vágótestének geometriája. Az "Eltolás" mezőben megadható az eresz alap poligontól való kinyúlásának távolsága. Ha módosítja az Eresztúlnyúlás "eltolás" értékét, és a "Változások alkalmazása az egyedi síkokra/élekre is" jelölőnégyzet be van jelölve, akkor a módosítás az egyedi túlnyúlású síkokra is alkalmazásra kerül.
A "Tetőablak elhelyezése ívelt felülethez hasonlóan" alapértelmezett beállítás, mely a Tető beállítások Összetett geometria panelén található.
RoofMaker: Szerkezeti elemek elhelyezése
A RoofMaker egy hatékony eszköz az ARCHICAD-ben, amely lehetővé teszi GDL tárgy alapú elemek hozzáadását a rajz adott részeihez, kiemelve azokat a 3D nézetben és metszet/homlokzat/BF ablakokban. A RoofMaker a Tervezés > Tető extrák > Tervezési extrák menüből érhető el.
Ajánlott a tetőszerkezet modellezését a szelemenekkel kezdeni, majd folytatni az élszaruval/vápával, és a szarufákat elhelyezni utoljára. Ebben a sorrendben könnyen nyomon követhetőek az összes csatlakozó elem.
A szarufák, élszaruk vagy szelemenek (gerendák) elhelyezéséhez legalább egy tetőfelületet ki kell jelölni. Ha több tetőfelület csoportot alkot, először szét kell bontani a csoportokat a Szerkesztés > Csoportos kezelése > Csoport szétbontása parancsával.
Feltétlenül ajánlott a tetők referenciavonalát az alattuk lévő fal külső élére rajzolni. Ajánlatos a szarufa általános keresztmetszetének magassági értékét megadni a tetősík vastagságának. Ennek a módszernek az az előnye, hogy a tető segítségével levághatóak azok az elemek, amelyek túlnyúlnak rajta.
Miután kiadta az Extrák/RoofMaker valamely parancsát, megjelenik egy párbeszédablak, amelyben beállíthatja az elhelyezendő tárgyra vonatkozó paramétereket. Minden elemnél beállíthatók a felületek és az elemet tartalmazó fólia.
Szarufák elhelyezése

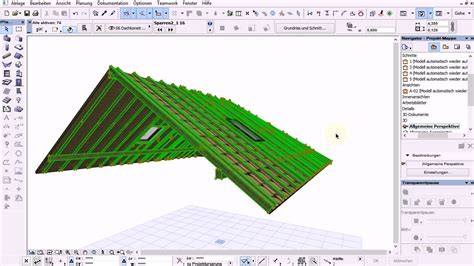

Szarufák elhelyezése esetén a tető alsó síkja szolgál referenciasíkként. Válasszon ki egy referencia tetősíkot az alaprajzon. Miután rákattint az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Ilyenkor a kijelölt tetőfelületen belülre kell kattintani. Az ARCHICAD a szarufát úgy helyezi el, hogy annak tengelye átmegy a kattintással megjelölt ponton. Miután lehelyezte a szarufát, ki lehet jelölni és megnyitni a Tárgy beállítások párbeszédablakát. Az itt található paraméterek között szerepel a profil és annak a vastagsága.
Másik módszerként, válasszon ki egy referencia tetősíkot az alaprajzon, adja meg a kívánt paramétereket. Miután rákattint az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Ilyenkor a kijelölt tetőfelületen belülre kell kétszer kattintani ahhoz, hogy az elhelyezés vonalát meghatározza. Az ARCHICAD a szarufákat úgy helyezi el, hogy az első szarufa tengelye átmegy az első kattintással megjelölt ponton, és az utolsó szarufa tengelye pedig a második kattintással megjelöltön.
Élszaru vagy vápa elhelyezése
Az élszaru általában két egymás mellett levő tetősík között helyezkedik el. A beállítások megadása után kattintson az OK gombra, hogy visszatérjen az alaprajzra, ahol a referenciaként használt tetősík még mindig ki van jelölve. A RoofMakerben az él- vagy a vápaszaru két, előzőleg kiválasztott tetősíkkal is elhelyezhető. Ezután nem szükséges az él meghatározásához kattintani, mivel a szarufa a két felület közös élén kerül elhelyezésre.
Kiváltó elhelyezése
Kiváltó elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé el kívánja helyezni a kiváltót. Ennek a két szarufának ugyanazon a tetőpoligonon belül kell lennie. Válassza a "Készíts kiváltót" parancsot a Tervezés > Tető extrák > RoofMaker menüből. A kiváltó a szarufákkal megegyező magasságban kerül elhelyezésre. Lehet függőleges vagy olyan szögbe forgatott helyzetű, hogy merőleges legyen a tető hajlásszögére. Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt. Kattintson a szarufák közé. A kiváltó a két szarufa közé kerül úgy, hogy a kiváltó tengelye átmegy a kijelölt ponton.
Szelemen elhelyezése
Jelöljön ki egy tetőfelületet az alaprajzon és válassza a "Készíts szelement" parancsot a Tervezés > Tető extrák > RoofMaker menüből. Alapértelmezésben az ARCHICAD a szelement a tető alsó referenciasíkja alá helyezi el, abból az elvből kiindulva, hogy a szelemen tartja alulról a szarufákat. Ettől függetlenül egy magassági érték is megadható, így a szelement elhelyezheti a referencia síkhoz képest magasabbra vagy alacsonyabbra is. A szelemen a szarufákra merőleges is lehet, továbbá elhelyezkedhet rajtuk is. Miután rákattintott az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Kattintson a kijelölt tető valamelyik élére vagy a tetőpoligon belsejébe. Ha a tető élére kattintott, a szelemen tengelyével a tető éle mentén fog elhelyezkedni. Ha a tetőpoligonon belülre kattintott, ezzel a szelemen egyik oldalának a helyzetét határozza meg, ezért egy további kattintás szükséges ahhoz, hogy meghatározható legyen a szelemen irányultsága.
Talpszelemen elhelyezése
Jelöljön ki egy tetőfelületet az alaprajzon és válassza a "Készíts talpszelement" parancsot a Tervezés > Tető extrák > RoofMaker menüből. Alapértelmezésben az ARCHICAD a gerendát a tető alsó referenciasíkja alá helyezi el, abból az elvből kiindulva, hogy a talpszelemen tartja alulról a szarufákat. Ettől függetlenül egy magassági érték is megadható, így a talpszelement elhelyezheti a referencia síkhoz képest magasabbra vagy alacsonyabbra is. Miután rákattintott az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Kattintson vagy a kijelölt tető valamelyik élére vagy a tetőpoligon belsejébe. Ha a tető élére kattintott, a gerenda tengelyével a tető éle mentén fog elhelyezkedni. Ha a tetőpoligonon belülre kattintott, ezzel a gerenda egyik oldalának a helyzetét határozza meg. Ezért egy további kattintás szükséges ahhoz, hogy meghatározható legyen a szelemen irányultsága.
Fogófa elhelyezése
A fogófa elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé a fogófa kerül. Válassza a "Készíts fogófát" parancsot a Tervezés > Tető extrák > RoofMaker menüből. A fogófa lehet dupla vagy szimpla. A fogófa keresztmetszetének értékein kívül be kell állítani egy magassági értéket is, mely értéket az ARCHICAD a szarufák alsó elhelyezési pontjától számít.
Torokgerenda elhelyezése
A torokgerenda elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé a torokgerendát kívánja helyezni. Válassza a "Készíts torokgerendát" parancsot a Tervezés > Tető extrák > RoofMaker menüből. Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt.
Tető varázsló és összetett tetők
A Tető varázsló teljes tetőszerkezetek egyszerű és gyors elkészítését teszi lehetővé. Az indításhoz jelölje ki a tervben azokat a tetőfelületeket, amelyekhez szerkezeti elemeket kíván létrehozni.
Az Egyszerű vagy az Összetett szerkesztési módszert választva hozhat létre tetőelemet. Az Összetett tető egy elem, annak ellenére, hogy több síkból áll. Ha valamelyik síkot szerkeszti, a többi sík automatikusan az új geometriához igazodik. Minden sík külön szerkeszthető, szükség szerint módosítható a lejtése vagy a felülete. Az összetett tető felosztható több egyszerű tetőre.
A tető szintje az alapvonal vagy alap poligon szintjétől kerül mérésre, amely egy vízszintes, nem nyomtatott vonal, melyet a tető létrehozásakor rajzol meg. A 3D ablakban az alapvonalak meghatározott színnel jelennek meg, a könnyebb szerkesztés érdekében.
Ha úgy szeretné megjeleníteni az Egyszerű tetőket, mint az ARCHICAD 14-ben és a korábbi verziókban - azaz szimbolikus módban, csak a felső felületükkel - ezt bekapcsolhatja tervbeállításként: ugorjon a Beállítások > Terv beállításai > Örökölt beállítások menüpontra, és válassza a "Szimbolikus" lehetőséget preferált megjelenítési módként.
