Az Archicad 28-ba integrált MEP Designer alkalmazás egy átfogó épületgépészeti munkafolyamatot vezet be, amely lehetővé teszi az építészek és az épületgépészeti tervezők számára a hatékony együttműködést Csapatmunka projekteken, ugyanazon a felületen dolgozva.
Az Épületgépészeti Modell Méretezése és Kompatibilitása
Az épületgépészeti modell elemeinél alkalmazott méreteknek kompatibiliseknek kell lenniük a piacon kapható termékekkel. A csatornák és csövek méretadataihoz előre meghatározott hivatkozáskészlet áll rendelkezésre, de saját készlet is létrehozható. Ezt követően összeállíthatók a szakaszok, könyökök és ágak mérettáblái, amelyek a szükséges épületgépészeti elemeknek megfelelő méreteket tartalmaznak.
Szellőzőrendszerek Tervezése és Számításai
Végezze el az előre megtervezett szellőzőrendszerekkel kapcsolatos számításokat és átméretezéseket a tervezés korai szakaszában. A légtömegáram kiszámításához megfelelő csatlakozásokra van szükség a nyomvonalak és az egyéb összetevők között.
A tervben található épületgépészeti csatlakozási hibák megjelöléséhez kapcsolja be a „Nyitott épületgépészeti kapcsolatok” opciót (Nézet > Megjelenítési lehetőségek a képernyőn). Ha például egy csatornát közelebb szeretne helyezni a födémhez, igazítsa a nyomvonal referenciavonalát az alsó ponthoz.

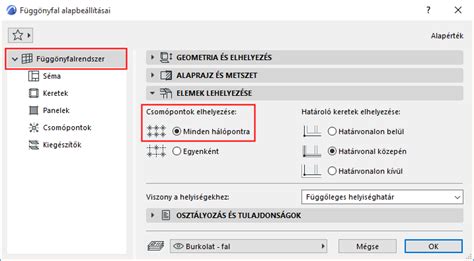

A Függönyfal Eszköz Megújult Funkciói
A Függönyfal eszköz megújult, így a közepes és nagyméretű építészirodák hatékony tervezőeszköze lehet. Kezdje egy üres függönyfallal Szerkesztés módban (a kedvencek között található), majd rajzoljon kereteket 3D, Metszet/Homlokzat vagy Alaprajz nézetben.
Nyissa meg a Minta meghatározása négyzetet: az egyedi minta összeállításához mozgassa, nyújtsa vagy szerkessze a négyzetet. Készítsen átlós kereteket a minta szintjén (korlátozottan: mintacellánként egy átlós keret hozható létre).
Válasszon részletességi szintet minden összetevőtípushoz. Külön vezérlők a metszett, nem metszett és metszősík feletti részekhez.
Új Elemek a Függönyfal Eszközben
Új sokszögű ablakelem: zsanéros ablak, amely bármilyen sokszögpanelhez illeszthető. Új profilos élpanel: (a Profilkezelőben beállított) profil használata a panel kerületi benyúlásaként.

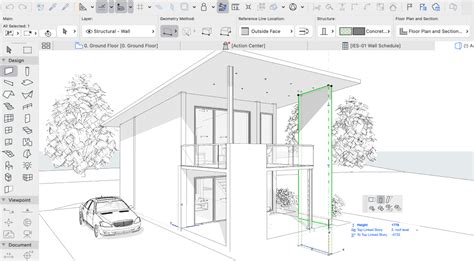

A Héjszerkezetek Szerkesztése
A kihúzási hossz, a kihúzási ferdeség és a kihúzási vektor szerkeszthető. A nyújtás funkció lehetővé teszi a kihúzási vektor hosszának és elforgatásának szerkesztését. A lejtés elforgatható, ha a vektor végpontját egy meglévő elemhez kapcsolja.
A kihúzási vektor mozgatásával a héjszerkezet új helyre húzható. A héjszerkezet kezdeti és végszöge a vektor új helyének megfelelően szerkeszthetővé válik. Jelölje ki a héjszerkezetet, és a profil szerkesztésére használja a jól ismert Mozgó paletta parancsait.
Jelölje ki a héjszerkezetet, és a torzítási szög beállítására használja a jól ismert Mozgó paletta parancsait. Ha a héjszerkezet profil végpontját jelöli ki, a Profil folytatása parancs elérhető a Mozgó palettáról.
Profil él törlése: zárt héjszerkezet profil esetében az Él eltávolítása parancs elérhető a Mozgó palettáról bármely kijelölt profilélnél.
