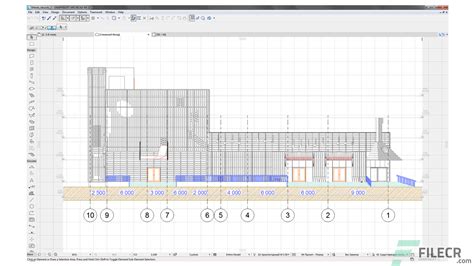

Az ARCHICAD RoofMaker kiegészítője egy hatékony eszköz, amely lehetővé teszi GDL tárgy alapú elemek hozzáadását a rajz adott részeihez. Ezek a kiegészítések kiemelik a tetőszerkezet elemeit a 3D nézetben, valamint a metszet, homlokzat és a Bearbeiten/Fenster (BF) ablakokban. A RoofMaker a Tervezés > Tető extrák > Tervezési extrák menüből érhető el.

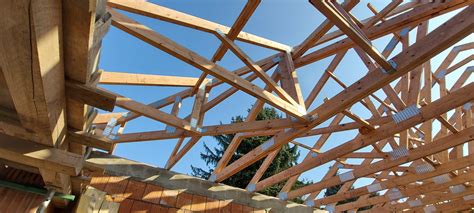

A tetőszerkezet modellezésének ajánlott sorrendje
A tetőszerkezet modellezésének hatékonyságát növeli, ha bizonyos sorrendet követünk. Ajánlott, hogy a tetőszerkezet modellezését a szelemenekkel kezdje, majd folytassa az élszarukkal/vápákkal, és a szarufákat helyezze el utoljára. Ebben a sorrendben könnyen nyomon követheti az összes csatlakozó elemet.
Általános tudnivalók a tetőelemek elhelyezéséről
A szarufák, élszaruk vagy szelemenek (gerendák) elhelyezéséhez legalább egy tetőfelületet ki kell jelölni. Ha több tetőfelület csoportot alkot, először szét kell bontani a csoportokat a Szerkesztés > Csoportos kezelése > Csoport szétbontása parancsával. Bár a tetőelemeket az API kiegészítő másként is el tudja helyezni, feltétlenül ajánlott a tetők referenciavonalát az alattuk lévő fal külső élére rajzolni (mint az ARCHICAD összetett tetők elhelyezésénél).
Ajánlatos a szarufa általános keresztmetszetének magassági értékét megadni a tetősík vastagságának. Ennek a módszernek az az előnye, hogy a tető segítségével levághatja azokat az elemeket, amelyek nem illeszkednek tökéletesen a tetőszerkezetbe.
Miután kiadta az Extrák/RoofMaker valamely parancsát, megjelenik egy párbeszédablak, amelyben beállíthatja az elhelyezendő tárgyra vonatkozó paramétereket. Minden elemnél beállíthatók a felületek és az elemet tartalmazó fólia. Alapértelmezésben a Tárgyhoz beállított aktuális tollszínt használja.
Szarufák elhelyezése
Szarufák elhelyezése esetén a tető alsó síkja szolgál referenciasíkként. Válasszon ki egy referencia tetősíkot az alaprajzon. Miután rákattint az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Ilyenkor a kijelölt tetőfelületen belülre kell kattintani. Az ARCHICAD a szarufát úgy helyezi el, hogy annak tengelye átmegy a kattintással megjelölt ponton. Miután lehelyezte a szarufát, ki lehet jelölni és meg lehet nyitni a Tárgy beállítások párbeszédablakát. Az itt található paraméterek között szerepel a profil és annak a vastagsága.
Amennyiben több szarufát szeretne elhelyezni egy tetőfelületen, válasszon ki egy referencia tetősíkot az alaprajzon. Adja meg a kívánt paramétereket. Miután rákattint az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Ilyenkor a kijelölt tetőfelületen belülre kell kétszer kattintani ahhoz, hogy az elhelyezés vonalát meghatározza. Az ARCHICAD a szarufákat úgy helyezi el, hogy az első szarufa tengelye átmegy az első kattintással megjelölt ponton, és az utolsó szarufa tengelye pedig a második kattintással megjelöltön.
Élszaru és vápaszaru elhelyezése
Az élszaru általában két egymás mellett levő tetősík között helyezkedik el. A beállítások megadása után kattintson az OK gombra, hogy visszatérjen az alaprajzra, ahol a referenciaként használt tetősík még mindig ki van jelölve. A RoofMakerben az él- vagy a vápaszaru két, előzőleg kiválasztott tetősíkkal is elhelyezhető. Ezután nem szükséges az él meghatározásához kattintani, mivel a szarufa a két felület közös élén kerül elhelyezésre.
Kiváltó elhelyezése
Kiváltó elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé el kívánja helyezni a kiváltót. Ennek a két szarufának ugyanazon a tetőpoligonon belül kell lennie. Válassza a Készíts kiváltót parancsot a Tervezés > Tető extrák > RoofMaker menüből. A kiváltó a szarufákkal megegyező magasságban kerül elhelyezésre. Lehet függőleges vagy olyan szögbe forgatott helyzetű, hogy merőleges legyen a tető hajlásszögére. Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt. Kattintson a szarufák közé. A kiváltó a két szarufa közé kerül úgy, hogy a kiváltó tengelye átmegy a kijelölt ponton.
Szelemen elhelyezése
Jelöljön ki egy tetőfelületet az alaprajzon és válassza a Készíts szelement parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson az ötödik ikonra a RoofMaker eszköztárban). Alapértelmezésben az ARCHICAD a szelement a tető alsó referenciasíkja alá helyezi el, abból az elvből kiindulva, hogy a szelemen tartja alulról a szarufákat. Ettől függetlenül egy magassági érték is megadható, így a szelement elhelyezheti a referencia síkhoz képest magasabbra vagy alacsonyabbra is. A szelemen a szarufákra merőleges is lehet, továbbá elhelyezkedhet rajtuk is.
Miután rákattint az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Kattintson a kijelölt tető valamelyik élére vagy a tetőpoligon belsejébe. Ha a tető élére kattintott, a szelemen tengelyével a tető éle mentén fog elhelyezkedni. Ha a tetőpoligonon belülre kattintott, ezzel a szelemen egyik oldalának a helyzetét határozza meg, ezért egy további kattintás szükséges ahhoz, hogy meghatározható legyen a szelemen irányultsága.
Talpszelemen elhelyezése
Jelöljön ki egy tetőfelületet az alaprajzon és válassza a Készíts talpszelement parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a hatodik ikonra a RoofMaker eszköztárban). Alapértelmezésben az ARCHICAD a gerendát a tető alsó referenciasíkja alá helyezi el, abból az elvből kiindulva, hogy a talpszelemen tartja alulról a szarufákat. Ettől függetlenül egy magassági érték is megadható, így a talpszelement elhelyezheti a referencia síkhoz képest magasabbra vagy alacsonyabbra is.
Miután rákattint az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt. Kattintson vagy a kijelölt tető valamelyik élére vagy a tetőpoligon belsejébe. Ha a tető élére kattintott, a gerenda tengelyével a tető éle mentén fog elhelyezkedni. Ha a tetőpoligonon belülre kattintott, ezzel a gerenda egyik oldalának a helyzetét határozza meg. Ezért egy további kattintás szükséges ahhoz, hogy meghatározható legyen a szelemen irányultsága.
Függőleges tartóelemek elhelyezése
Alapértelmezésben egy háttérkitöltés van megadva az alaprajzi jelhez, mert a szelemenek általában eltakarják az alattuk lévő oszlopokat. Ezeket az oszlopokat általában egy nagyobb körrel jelölik, azt mutatva, hogy tartószerkezet található a szelemen alatt.
Fogófa elhelyezése
A fogófa elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé a fogófa kerül. Válassza a Készíts fogófát parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a hetedik ikonra a RoofMaker eszköztárban). A fogófa lehet dupla vagy szimpla. A fogófa keresztmetszetének értékein kívül be kell állítani egy magassági értéket is, mely értéket az ARCHICAD a szarufák alsó elhelyezési pontjától számít (és ami általában a tető referenciavonalának is a magassága). Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt. Ha dupla fogófát állított be, az automatikusan a megfelelő pozícióban kerül elhelyezésre.
Torokgerenda elhelyezése
A torokgerenda elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé a torokgerendát kívánja helyezni. Válassza a Készíts torokgerendát parancsot a Tervezés > Tető extrák > RoofMaker menüből (vagy kattintson a nyolcadik ikonra a RoofMaker eszköztárban). Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt.
Tető varázsló
A Tető varázsló teljes tetőszerkezetek egyszerű és gyors elkészítését teszi lehetővé. Az indításhoz jelölje ki a tervben azokat a tetőfelületeket, amelyekhez szerkezeti elemeket kíván létrehozni. Az OK gombra kattintva visszatérhet az alaprajzra. A szarufák elhelyezése a beállított követelményeknek megfelelően optimalizált.
