Az Archicad számos fájlformátumot támogat az importáláshoz és exportáláshoz, lehetővé téve a zökkenőmentes együttműködést más tervező- és gyártóalkalmazásokkal. Az STL (Stereolithography) fájlok különösen fontosak a 3D nyomtatás és a gyors prototípus-készítés területén.
STL fájlok importálása Archicadbe
Az STL fájlok közvetlenül megnyithatók vagy összefűzhetők az Archicadben a Fájl > Megnyitás parancs vagy a Fájl > Együttműködés > Összefűzés lehetőség használatával.
Fontos megérteni az STL fájlok jellemzőit:
- Az STL fájlok csak a 3D modell felületgeometriáját tárolják, háromszögekre bontva.
- Nincs bennük tárolva kiegészítő információ, mint például szín vagy felület.
- A formátum általában a gyors prototípus-készítés, 3D-s nyomtatás és számítógéppel támogatott gyártás (CAM) esetén használatos.
Az STL fájlok importálásával kapcsolatban vegye figyelembe a következőket:
- Az Archicad nem ellenőrzi az exportált STL-fájl hibáit, például a tömörséget.
- Az STL-fájl nem tárolja a modellhez használt arányt vagy mértékegységet. Ezeket a megjelenítőben vagy a nyomtatóban kell beállítani.
- Ha az importált geometria nagyon összetett, ez befolyásolhatja az Archicad teljesítményét.
Egyéb fájlformátumok és exportálási lehetőségek
Az Archicad nem csak az STL formátumot támogatja, hanem számos más fájltípust is, amelyek megkönnyítik a munkát más szoftverekkel.
3D Studio (.3ds) exportálás
A 3D fájlok elmenthetők 3D Studio formátumban. Ez a formátum a 3ds MAX szoftverrel jön létre, amely egy 3D modellező, animációs és renderelő szoftver.
A 3D Studio formátumba való exportáláshoz kövesse az alábbi lépéseket:
- Válassza a Fájl > Mentés másként parancsot a 3D ablakban.
- Válassza ki a .3ds fájlformátumot.
- Kattintson a Mentés gombra.
A "A rajzi egység legyen:" mezőben adhatja meg azt a hosszmértéket a 3D Studio modellben, amely megfelel egy Archicad rajzegységnek, és fordítva.
Megjegyzés: A 3D Studio maximum 10 karakterű nevekkel dolgozik. Az Archicad a 65 536 poligont tud kezelni tárgyanként. Ha egy tárgynak több poligonja van, az Archicad több tárgyra vágja, és a szegmensszámot a 10. karakter jelzi.
Wavefront (.obj) exportálás
Az Archicad modell egy részének vagy egészének exportálásához a Rhino alkalmazásba kattintson a Mentés Rhino 3D modellként (.3dm) parancsra a 3D ablakban. Két kimeneti fájl készül a WaveFront szabványainak megfelelően: egyik a geometriáról (.obj fájl), egy másik a felületi anyagokról.
Miután kiválasztotta az .obj fájlformátumot, kattintson a Mentésre.
A "A rajzi egység legyen:" mezőben adhatja meg azt a hosszmértéket a WaveFront modellben, mely megfelel egy Archicad rajzegységnek, és fordítva.
VRML (.wrl) exportálás
Tervei 3D-s modelljeit VRML fájlformátumban is elmentheti. A VRML (Virtual Reality Modeling Language) a Virtuális Valóság Modellező Nyelvét kifejező mozaikszó. A VRML segítségével megalkothatja saját háromdimenziós virtuális világait, és összefűzheti őket a világhálón (WWW).
VRML világok megtekintéséhez szükség van egy VRML böngészőre (VRML browser) nevű VRML segédalkalmazásra (vagy „plugin”-re).
Az exportálás menete:
- Állítson be egy 3D-s nézetet, majd az aktív 3D-s ablaknál válassza a Fájl menü Mentés másként parancsát, és válassza ki a VRML formátumot.
- Vagy helyezzen el néhány kamerát az alaprajzon, és válassza a Körséta parancsot, majd állítsa az Eredményt VRML fájlra, végül kattintson a Mentés gombra.
Az exportált fájl tartalmazni fogja a felületeket (beleértve a textúrákat is) és a fényforrásokat. Ha ezek a beállítások aktívak, kifinomult és összetett modellt exportálhat.
Lightscape (.lsg) exportálás
A tervek 3D-s modelljeit a Lightscape saját formátumában is elmentheti.
Az exportálás menete:
- Hozzon létre egy 3D-s perspektíva nézetet az Archicad-ben.
- Válassza a Fájl > Mentés másként parancsot.
- A listából válassza a Lightscape állomány formátumot, majd kattintson a Mentés gombra.
A beállításoknál lehetőség van az "Elnyújtott háromszögek felbontása" opció bekapcsolására, ha az elnyújtott háromszögeket kisebb háromszögekre szeretné szétbontani.
Figyelem: A textúra képek elnevezésénél használja a DOS állománynév konvenciókat, ha a Lightscape-pel szeretne dolgozni. Az exportált felületek a Felületek párbeszédablakban beállított textúrákra fognak hivatkozni. A textúra képek nincsenek benne az exportált fájlban, de az első textúra fájl útvonalát tartalmazza.

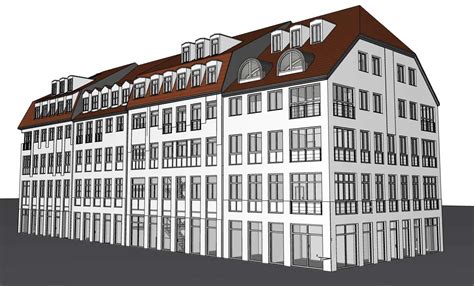

Google Earth (.kmz) exportálás
A terv .kmz fájlként mentésre kerül és egyből megnyílik a Google Earth alkalmazásban.
A Google Earth exportálás során beállíthatja:
- Hogyan helyezze el a program az Archicad modellt a Google Earth alkalmazásban.
- Hogy exportálja-e az aktív Archicad kamerát a kmz fájlba „nézőpontként”.
- A magasságot kétféleképpen: "Abszolút magasság (tengerszint feletti)" vagy "Talajra feszítve". Az „Abszolút” eljárás azt jelenti, hogy a modell az Archicadben megadott konkrét magasságára lesz helyezve.
Ha a Google Earth modell importálása túl sokáig tart, használhatja a "Pontok létrehozása a tárgyakhoz" opciót, vagy az "A 3D geometria pozíciójelölőinek összegyűjtése egy közös könyvtári elembe" funkciót, amely egyetlen GDL tárgyat hoz létre a pozíciójelölőkhöz.
Egyéb formátumok és megjegyzések
- SketchUp (.skp): A Fájl > Megnyitás paranccsal közvetlenül Archicadben nyithatja meg az .skp fájlokat. Alapértelmezettként a GDL tárgy Terep megjelenítése paraméter „Bekapcsolva” állapotban van.
- Twinmotion: Az így létrehozott fájl a Twinmotion 2016. A Twinmotion alkalmazás fejlesztője és tulajdonosa az Abvent R&D.
- FBX: Az Archicad 3D modell FBX formátumban exportálható a Twinmotion add-on segítségével. Az FBX fájlok lehetővé teszik a digitális tartalom létrehozására szolgáló alkalmazások közötti együttműködést. Importáláskor az FBX modell GDL tárgyként mentődik a beágyazott könyvtárba.
- IFC: Az IFC 2x3 formátum támogatott a szerkezeti analízis modell kicseréléséhez. Ez a funkció jelenleg kísérleti jellegű az Archicadben.
- Cinema 4D: Lehetővé teszi a Maxon Cinema 4D szoftverrel való szoros integrációt.
- Artlantis: Az Artlantis egy renderelő alkalmazás, amelyet kifejezetten építészek és tervezők számára fejlesztettek ki.
- PDF, DWF, DWG: Ezek a formátumok dokumentumok megosztására és megtekintésére szolgálnak. A DWF 6.xx verziók jelenleg nem támogatottak. A DWG fájlok esetében az Archicad nem tud olvasni minden elemet, amely egy adott szoftver natív eszközeivel jött létre.
Az Archicad folyamatosan fejlődik, és új fájlformátumok támogatása kerül bevezetésre, hogy megfeleljen a modern építészeti tervezés és kivitelezés igényeinek.
