Archicad tetőkészítés részletesen

Az Archicad egy komplex építészeti tervezőprogram, amely számos eszközt kínál a valósághű és precíz építészeti modellek létrehozásához. A tetők modellezése különösen fontos része a tervezési folyamatnak, legyen szó lakóépületekről, ipari létesítményekről vagy bármilyen más épülettípusról. Az Archicad lehetővé teszi a felhasználók számára, hogy különböző típusú tetőket hozzanak létre, testre szabják azok geometriáját, anyagait és szerkezeti elemeit.

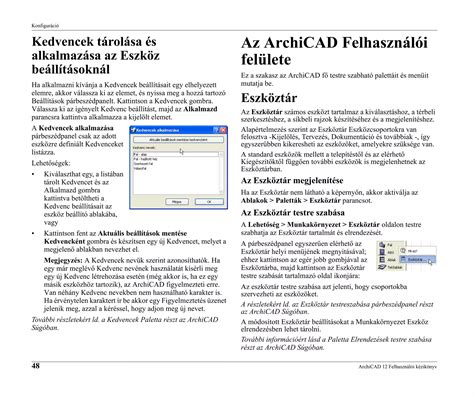

A tetők létrehozásának és módosításának részleteit a programban több helyen is megtalálhatjuk. Az általános beállítások az eszköztárban érhetők el, míg a további speciális funkciók és paraméterek a Tető beállítások panelen konfigurálhatók.

Alapvető tetőbeállítások

A tetők létrehozásakor számos alapvető paramétert kell beállítani a pontos modellezés érdekében:

• Vezérvonal eltolása: Ez a beállítás meghatározza a vezérvonal távolságát a tető honszintjétől. A tető alapmagassága fizikailag kapcsolódik a honszinthez, így annak későbbi módosítása automatikusan befolyásolja a tető magasságát.
• Homlokvonal magassága (terv 0,00-hoz viszonyítva): Itt adható meg a referenciavonal magassága az adott szint szintvonalától mérve. Alapértelmezetten a hivatkozási szint a Terv 0,00 szintje.
• Tetővastagság: Meghatározza a tetőtábla vastagságát, amelyet függőlegesen vagy vízszintesen lehet mérni a tetőhöz képest. Megjegyzendő, hogy réteges falak esetén a vastagságot a "Beállítás > Elem jellemzői > Réteges szerkezetek" útvonalon beállított felületek együttes vastagsága adja meg. A legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz tetőket.
• Lejtés mértékegysége: A lejtés mértékegysége lehet fok, százalék, vagy angolszász méretezés esetén 12 láb vagy 12 hüvelyk a vízszintes szakaszon való emelkedés mértéke.

A program rugalmasságot biztosít az élek beállításában is: beállíthat eltérő egyedi élszöget bármely különálló élhez. Ha ezt megtesszük, egy sárga színű „egyedi” ikon jelenik meg a Tető beállítások panelen az éltípus beállítására szolgáló vezérlő mellett.

Felületek és textúrák kezelése

Az Archicad részletes lehetőségeket kínál a tető felületeinek kezelésére és megjelenítésére:

• Felületek felülírása: A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet. A felső felület felülírása, amennyiben vektoros kitöltés, alkalmazható fedőkitöltésként is a tetőn (a „Kitöltés használata a felületről” négyzet aktiválásával az Alaprajz és metszet panelen a Tető beállításokban).
• Lánc ikon: Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az elem valamennyi alkotóeleméhez rendelje. A lánc ikont kikapcsolva az elem valamennyi felületéhez az eredetileg beállított felületeket állítja vissza. Lásd Tetőél vagy tetőáttörés testre szabása.
• Egyéni textúraigazítás: Ez az üzenet azt jelzi, hogy az aktuálisan kijelölt (és a tervben már elhelyezett) tető egyedi 3D textúrát kapott. Ilyenkor a Textúra visszaállítás gomb is aktív.

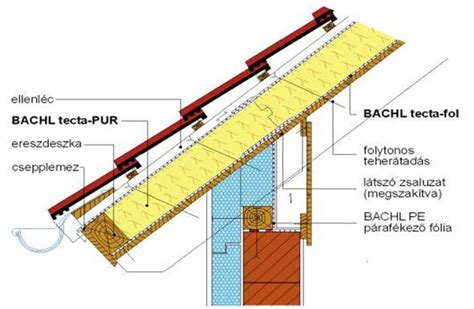

Vágótest és eresz túlnyúlás

A tető geometriájának pontos meghatározásához a vágótest beállításai is fontosak:

• Vágótest: Ezzel a vezérlővel meghatározhatja a Tető vágótestének a geometriáját.
• Eltolás: Adja meg az eresz alap poligontól való kinyúlásának a távolságát. Ha később megváltoztatja az Eresztúlnyúlás „eltolás” értékét a tetőbeállításoknál, a sárga „egyedi” ikon pirosra változik. Ez azt jelenti, hogy a tető eresztúlnyúlása megváltozik: kívánja a módosítást az egyedi túlnyúlású síkokra is alkalmazni? Ha igen, akkor jelölje be a jelölőnégyzetet a Tető beállítások panel alján (Változások alkalmazása az egyedi síkokra/élekre is).
• Tetőablak elhelyezése ívelt felülethez hasonlóan: Ez az alapértelmezett beállítás; a jelölőnégyzet be van jelölve a Tető beállítások Összetett geometria panelén.

RoofMaker: Tetőszerkezeti elemek automatikus generálása

A RoofMaker egy rendkívül hasznos kiegészítő az Archicadben, amely lehetővé teszi a tetőszerkezeti elemek, mint például szelemenek, élszaruk, szarufák, kiváltók, fogófák és torokgerendák automatikus generálását. A RoofMaker a Tervezés > Tető extrák > Tervezési extrák menüből érhető el.

A tetőszerkezet modellezésének ajánlott sorrendje:

1. Szelemenek
2. Élszaruk/vápák
3. Szarufák

Ebben a sorrendben könnyen nyomon követhető az összes csatlakozó elem.

Szarufák elhelyezése

A szarufák, élszaruk vagy szelemenek (gerendák) elhelyezéséhez legalább egy tetőfelületet ki kell jelölni. Ha több tetőfelület csoportot alkot, először szét kell bontani a csoportokat a "Szerkesztés > Csoportos kezelése > Csoport szétbontása" parancsával. Bár a tetőelemeket az API kiegészítő másként is el tudja helyezni, feltétlenül ajánlott a tetők referenciavonalát az alattuk lévő fal külső élére rajzolni (mint az ARCHICAD összetett tetők elhelyezésénél). Ajánlatos a szarufa általános keresztmetszetének magassági értékét megadni a tetősík vastagságának. Ennek a módszernek az az előnye, hogy a tető segítségével levághatja azokat az elemeket (pl. szarufákat, amelyek a tető síkján túlnyúlnak).

Elhelyezés menete:

1. Válasszon ki egy referencia tetősíkot az alaprajzon.
2. Miután rákattint az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt.
3. Kattintson a kijelölt tetőfelületen belülre. Az ARCHICAD a szarufát úgy helyezi el, hogy annak tengelye átmegy a kattintással megjelölt ponton.

Miután lehelyezte a szarufát, ki lehet jelölni és meg lehet nyitni a Tárgy beállítások párbeszédablakát. Az itt található paraméterek között szerepel a profil és annak a vastagsága.

Élszaruk és vápák elhelyezése

Elhelyezés menete:

1. Válasszon ki egy referencia tetősíkot az alaprajzon.
2. Adja meg a kívánt paramétereket.
3. Miután rákattint az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt.
4. Kattintson kétszer a kijelölt tetőfelületen belülre ahhoz, hogy az elhelyezés vonalát meghatározza. Az ARCHICAD az élszarut/vápát úgy helyezi el, hogy az első szarufa tengelye átmegy az első kattintással megjelölt ponton, és az utolsó szarufa tengelye pedig a másodikkal megjelöltön.

Az élszaru általában két egymás mellett levő tetősík között helyezkedik el. A beállítások megadása után kattintson az OK gombra, hogy visszatérjen az alaprajzra, ahol a referenciaként használt tetősík még mindig ki van jelölve. A RoofMakerben az él- vagy a vápaszaru két, előzőleg kiválasztott tetősíkkal is elhelyezhető. Ezután nem szükséges az él meghatározásához kattintani, mivel a szarufa a két felület közös élén kerül elhelyezésre.

Kiváltó elhelyezése

Kiváltó elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé el kívánja helyezni a kiváltót. Ennek a két szarufának ugyanazon a tetőpoligonon belül kell lennie. Válassza a Készíts kiváltót parancsot a Tervezés > Tető extrák > RoofMaker menüből.

Elhelyezés menete:

1. Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt.
2. Kattintson a szarufák közé. A kiváltó a két szarufa közé kerül úgy, hogy a kiváltó tengelye átmegy a kijelölt ponton.

A kiváltó a szarufákkal megegyező magasságban kerül elhelyezésre. Lehet függőleges vagy olyan szögbe forgatott helyzetű, hogy merőleges legyen a tető hajlásszögére.

Szelemen és talpszelemen elhelyezése

Szelemen elhelyezése:

1. Jelöljön ki egy tetőfelületet az alaprajzon és válassza a Készíts szelement parancsot a Tervezés > Tető extrák > RoofMaker menüből.
2. Miután rákattint az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt.
3. Kattintson a kijelölt tető valamelyik élére vagy a tetőpoligon belsejébe. Ha a tető élére kattintott, a szelemen tengelyével a tető éle mentén fog elhelyezkedni. Ha a tetőpoligonon belülre kattintott, ezzel a szelemen egyik oldalának a helyzetét határozza meg, ezért egy további kattintás szükséges ahhoz, hogy meghatározható legyen a szelemen irányultsága.

Alapértelmezésben az ARCHICAD a szelement a tető alsó referenciasíkja alá helyezi el, abból az elvből kiindulva, hogy a szelemen tartja alulról a szarufákat. Ettől függetlenül egy magassági érték is megadható, így a szelement elhelyezheti a referencia síkhoz képest magasabbra vagy alacsonyabbra is. A szelemen a szarufákra merőleges is lehet, továbbá elhelyezkedhet rajtuk is.

Talpszelemen elhelyezése:

1. Jelöljön ki egy tetőfelületet az alaprajzon és válassza a Készíts talpszelement parancsot a Tervezési extrák menüből.
2. Miután rákattint az OK gombra az ARCHICAD visszatér az alaprajzra, ahol a referencia tető kijelölve maradt.
3. Kattintson vagy a kijelölt tető valamelyik élére vagy a tetőpoligon belsejébe. Ha a tető élére kattintott, a gerenda tengelyével a tető éle mentén fog elhelyezkedni. Ha a tetőpoligonon belülre kattintott, ezzel a gerenda egyik oldalának a helyzetét határozza meg. Ezért egy további kattintás szükséges ahhoz, hogy meghatározható legyen a szelemen irányultsága.

Alapértelmezésben az ARCHICAD a gerendát a tető alsó referenciasíkja alá helyezi el, abból az elvből kiindulva, hogy a talpszelemen tartja alulról a szarufákat. Ettől függetlenül egy magassági érték is megadható, így a talpszelement elhelyezheti a referencia síkhoz képest magasabbra vagy alacsonyabbra is.

Fogófa és torokgerenda elhelyezése

Fogófa elhelyezése:

1. Először ki kell jelölni azt a két szarufát, amelyek közé a fogófa kerül. Válassza a Készíts fogófát parancsot a Tervezési extrák menüből.
2. Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt. Ha dupla fogófát állított be, az automatikusan a megfelelő pozícióban kerül elhelyezésre.

A fogófa lehet dupla vagy szimpla. A fogófa keresztmetszetének értékein kívül be kell állítani egy magassági értéket is, mely értéket az ARCHICAD a szarufák alsó elhelyezési pontjától számít (és ami általában a tető referenciavonalának is a magassága).

Torokgerenda elhelyezése:

1. Először ki kell jelölni azt a két szarufát, amelyek közé a torokgerendát kívánja helyezni. Válassza a Készíts torokgerendát parancsot a Tervezési extrák menüből.
2. Miután rákattintott az OK gombra, az ARCHICAD visszatér az alaprajzra, ahol a két szarufa kijelölve maradt.

Tető varázsló és összetett tetők

A Tető varázsló teljes tetőszerkezetek egyszerű és gyors elkészítését teszi lehetővé. Az indításhoz jelölje ki a tervben azokat a tetőfelületeket, amelyekhez szerkezeti elemeket kíván létrehozni. Az OK gombra kattintva visszatérhet az alaprajzra.

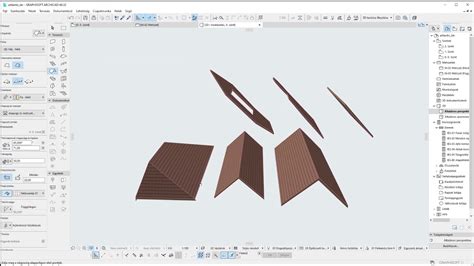

Összetett tető: Az összetett tető egy elem, annak ellenére, hogy több síkból áll. Ha valamelyik síkot szerkeszti, a többi sík automatikusan az új geometriához igazodik. Minden sík külön szerkeszthető, szükség szerint módosítható a lejtése vagy a felülete. Az összetett tető felosztható több egyszerű tetőre.

Tető szintje: A tető szintje az alapvonal vagy alap poligon szintjétől kerül mérésre, amely egy vízszintes, nem nyomtatott vonal, melyet a tető létrehozásakor rajzol meg. A 3D ablakban az alapvonalak meghatározott színnel jelennek meg, a könnyebb szerkesztés érdekében.

Megjelenítési mód: Ha úgy szeretné megjeleníteni az Egyszerű tetőket, mint az ARCHICAD 14-ben és a korábbi verziókban - azaz szimbolikus módban, csak a felső felületükkel - ezt bekapcsolhatja tervbeállításként: ugorjon a Lehetőség > Terv beállításai > Elavult menüpontra, és válassza a „Szimbolikus” lehetőséget preferált megjelenítési módként.
