Az Archicad 15 számos funkciót kínál a nyílászárók kezelésére és elemzésére, különösen az épületfizikai és energetikai szempontok figyelembevételével. Az IFC (Industry Foundation Classes) modellben a falnyílások helyét egy speciális attribútum, a "Provision for Void" jelöli. Az építészek az IFC modell formájában kapják meg a falnyílások helyeit a többi tervezési szakágtól.
Az áttörések befogadó elemből (pl. fal, födém) kimetszett része IfcOpeningElement elemként kerül exportálásra. Az IFC-be történő exportálás során lehetőség van az elemek bruttó geometriájának exportálására is, azaz az áttörések nélküli állapot rögzítésére. Ehhez az "Bruttó geometria exportálása" jelölőnégyzetet kell bejelölni az IFC fordító Geometria exportálás funkciójánál.
Az áttöréselemek külön kerülnek exportálásra IfcOpeningElement elemként. A pontos kivonást az IFC-ben a fogadó alkalmazás végzi. A Nyílászárók lap fastruktúra nézetében pontosan látható, hogy melyik ajtó, ablak és átlátszó függönyfal panel melyik hőtechnikai tömbhöz tartozik, a könnyen érthető és grafikus ábrázolási módnak köszönhetően.

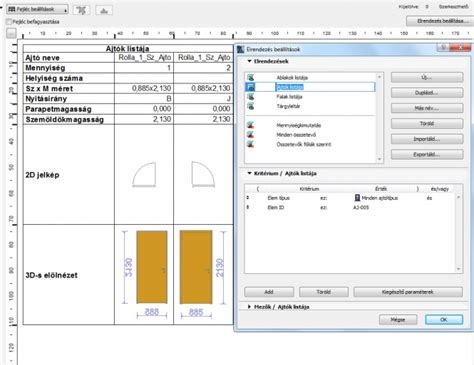

A Nyílászárók lista táblázatos vagy fastruktúra formájában tekinthető meg, ahol az egyes oszlopok egy-egy adattípust képviselnek. Ezek közül kiemelendő a "Teljes Szoláris Átbocsátás (TST)", amely a tárgy által átbocsátott százalékos beeső napsugárzást jelenti, magában foglalva a közvetlenül átáramló besugárzást, valamint a beltér felé történő másodlagos hőleadást.
A figyelmen kívül hagyható területű nyílászárók listabejegyzéseinek szűrésére szolgál a "Teljes terület küszöbérték" mező, amely a Szerkezetek lista alján található. Az ennél a küszöbértéknél kisebb összterületű nyílászárók nem kerülnek listázásra és nem veszi őket figyelembe a számítási motor.
A kézi kiigazításra két oszlop áll rendelkezésre: "Javítás - Üvegezett terület" és "Javítás - Átlátszó terület". Az itt megadott pozitív vagy negatív érték módosítja az elem "Terület" oszlopbeli értékét.
A Modell ellenőrzés paletta Nyílászárók oldalával lehetőség nyílik az ARCHICAD épületmodell összes átlátszó térhatárvonalának egyedi elemzésére (listázás, szerkesztés és megjelenítés). Ez elengedhetetlen a modell alapú napsugárzás-elemzéshez, amellyel pontosan meghatározható az épülethatározó szerkezetek összes átlátszó elemére vonatkozó szoláris nyereség.
Ez az advanced eszköz lehetővé teszi a tervezők számára, hogy stratégiailag meghatározzák minden egyes ablak helyzetét a környezethez és az épület geometriájához képest, így egész évben kihasználhatók a szoláris nyereség előnyei és elkerülhetők annak nem kívánt hatásai. A funkció figyelembe veszi az Épületenergetikai modellnézetben látható összes ARCHICAD tárgyat és elemet, és így számítja ki a közvetlen napsugárzási értéket az épületmodell összes üvegezett nyílászárójára vonatkozóan.
A Napfényelemzés párbeszédablak két lapfüllel rendelkezik, amelyek grafikonokat jelenítenek meg a vizsgált évre vonatkozó kalkuláció óráival. Az x-tengely az év napjait, az y-tengely a nap óráit jelzi.
A "Közvetlen napfénynek kitett üvegezett terület százalékos aránya" grafikonon leolvashatók a pontos óránkénti értékek, vagy használhatók a grafikon színkódjai: a 100%-os napfénynek kitettség citromsárgával, a 0%-os (teljes árnyékolás) kékkel jelenik meg. A sárga különböző árnyalatai az év azon időszakait jelzik, amikor a nyílászáró csak részben kap napfényt.
Az "Üvegezett terület hőáteresztése" grafikonon óránként leolvasható a nyíláson átengedett energia pontos értéke, vagy a színkódok segítségével megjeleníthető a hőáteresztés erőssége: a legerősebb áteresztés pirossal, a 0 értékű kékkel jelölve. A két szélső érték közötti színskála a köztes energiaáramlási értékeket mutatja.
A Nyílászáró katalógus egy széleskörű adatbázis, amely az energetikai számítások szempontjából lényeges épületfizikai információkat tartalmaz. A katalógusban szerepelnek továbbá:
- Szerkezetek, melyek árnyékoló hatása a modell alapú Napfényelemzés hatását egészíti ki (nincs, napernyő 10%, napernyő 40%, napernyő 60%, napernyő 80%).
- Szerkezetek, melyek megszüntetik a modell alapú napfényelemzés hatását (napellenző ponyva, napellenző ponyva és oldalárnyékoló, napfényelemzés kikapcsolva).
Ezek a beállítások főként a nagy pontosságot igénylő (tudományos) szoftvertesztek során használatosak.

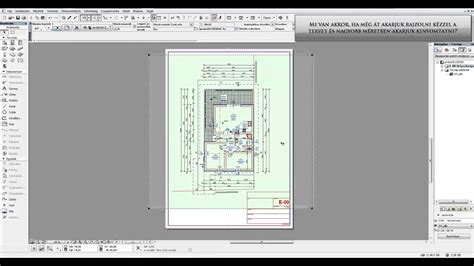

Az Archicad 15 emellett fejlett lehetőségeket kínál a rajzok tervlapokon történő elhelyezéséhez és kezeléséhez is. A rajz azonosítója függhet a tervlapon megadott beállításoktól, vagy a forrásfájltól. A rajzok automatikusan vagy kézzel frissülhetnek, attól függően, hogy a "Automatikus" vagy a "Kézi" opció van kiválasztva.
A "Szélesség", "Magasság", "Nagyítás" és "Rajzlépték" mezők egymással összefüggenek. Egyik mezőben végrehajtott változtatás módosítja a másik hármat, megőrizve a rajz eredeti arányát. A rajz tervlapon történő átméretezéséhez előre definiált értékeket lehet választani a "Rajzlépték" felugró ablakból, vagy egyéni léptéket lehet megadni.
Fontos megjegyezni, hogy a Modellnézetben elhelyezett rajzok, valamint az elhelyezett rajzok és PDF-dokumentumok esetében a lépték nem jelenik meg. A testre szabott Rajz lépték elkülönül az Eredeti léptéktől.
A "Rajzlépték" hozzáadható az automatikus szövegekhez és tartalomjegyzékekhez az Automatikus szöveg funkció segítségével. Bizonyos esetekben, például PDF fájl tartalmának megjelenítésekor, ez a lépték félrevezető lehet, mivel az Archicad nem ismeri fel a PDF tartalmakat.
A "Horgonypont" határozza meg azt a pontot, ahol a rajzot a tervlapra helyezzük. A rajz alapértelmezetten a kiválasztott tollkészlet színeit használja, de lehetőség van a "Rajz saját fóliái" opció használatával a beágyazott fóliák kezelésére, beleértve a "Beágyazott fólia elrejtése" parancsot is.
A Tervlapon a rajz megjelenítési formátuma is kiválasztható: "Gyors előnézet" vagy "Nincs előnézet". A rajz kerete tetszőleges alakra alakítható a szokásos szerkesztő parancsok segítségével. Alapértelmezetten a "Rajz körülvágása a kerettel" opció is be van jelölve, így a keret átméretezésekor a kép is újravágásra kerül.
A "Rajz felosztása több tervlap között" opció csak akkor aktív, ha a rajz Séma vagy Index nézetből lett létrehozva. A "Nyomtatható keret hozzáadása" opció bejelölésével nyomtatható keret kerül a rajz köré.
A "Cím előnézeti terület" ablak a cím szimbolikus előnézeti képét jeleníti meg. A "Visszahivatkozás" gombra kattintva léphetünk be a Visszahivatkozás párbeszédablakba.
