Az ARCHICAD 20 számos lehetőséget kínál a tervrajzok megjelenésének testreszabására, beleértve a színek és vonaltípusok beállítását. Ez az útmutató részletesen ismerteti a legfontosabb színezési funkciókat.

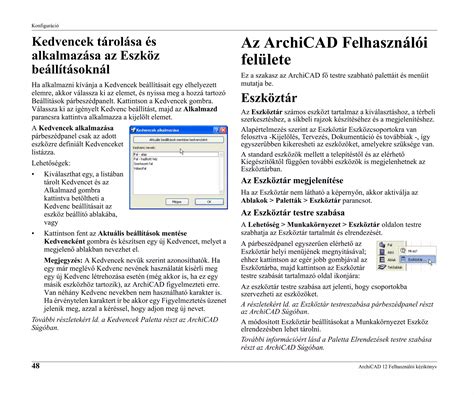

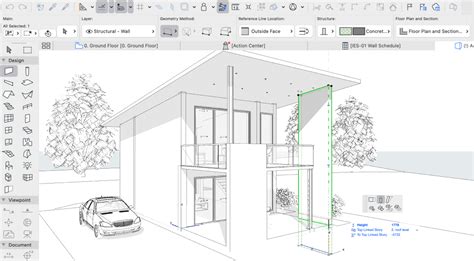

3D előnézeti beállítások
A 3D ablakban lehetőségünk van kontúrok megjelenítésére a kedvencek és a könyvtári elemek előnézeténél. Jelölje be ezt a lehetőséget, ha szeretné látni ezeket a kontúrokat. Ezenkívül a 3D ablak szerkesztősíkja csak akkor jelenik meg, ha konkrét szerkesztési műveletet végez a 3D ablakban, és a "Szerkesztősík megjelenítése" kapcsoló aktív a Nézet menüben.
Sablon elemek színezése
Jelölje be azt a négyzetet, amely az összes sablon elem egységes színnel való megjelenítését teszi lehetővé a tervlapokon. A kívánt szín megadásához kattintson kétszer a szín mezőre. Ez a funkció különösen hasznos lehet a terv egységes megjelenítésének biztosítására.
Szerkezeti elemek kiemelése
Bizonyos szerkezeti elemek, mint például gerendák és oszlopok, melyek az örökölt összemetsződési beállításokat használják, egyedi színnel emelhetők ki a színválasztó segítségével. Ezáltal könnyebben megkülönböztethetők a terv más elemeitől.
Vonal típus és szín beállítások
Használja ezeket a vezérlőket a jel elemek csak képernyőn megjelenő részeihez rendelt vonaltípusának és színének megadásához. Ez lehetővé teszi a jelölések vizuális testreszabását.
Energetikai elemzés színei
Válassza ki a kívánt színt a modell szerkezeteinek kiemeléséhez az Energetikai elemzési folyamat során betöltött funkció szerint. Ez segíthet az energiahatékonysági szempontok vizuális megjelenítésében.
Kitöltés (Fill) beállítások a alaprajzon
Ez a panel szabályozza a Kitöltés (Fill) megjelenését az alaprajzon. Az itt elérhető kitöltések mind egyszerű típusúak (kompozit szerkezetek nem állnak rendelkezésre), és mindegyik rajzolási (Drafting) kitöltésként van definiálva. A kitöltési minta legördülő menü melletti gombra kattintva választhat ki egy Kitöltési kategóriát ehhez a kitöltéshez.
- Ha a "Kitöltés eredete" (Fill Origin) opciót választja, akkor a kitöltési sokszög megrajzolása után megjelenik a kitöltés fogantyú ikonja. Ezzel rajzolhatja meg a kívánt kitöltési tájolási vektort.
- A negyedik opció a Radiális torzított kitöltés (Radial Distorted Fill) szerkesztési módszer, amellyel grafikusan beállíthatja a vektor radiális torzítását.
- A "Területi szöveg megjelenítése" (Show Area Text) jelölőnégyzet lehetővé teszi egy asszociatív területi szöveg megjelenítését a kitöltéssel.
Megjegyzés: A területi szöveg formátuma és az esetlegesen hozzá tartozó mutatóvonal a Méret szöveg beállítások párbeszédablakban van definiálva.
Elem azonosító (ID)
Az ID mező az elemek azonosítására és csoportosítására szolgál a listanézetekben. Ha egy szám szerepel az ID bármely részén, az ARCHICAD egyel növeli ezt a számot minden új elem rajzolásakor, feltéve, hogy az "Új elem ID hozzárendelése minden új elemhez" (Assign New Element ID to Each New Element) jelölőnégyzet engedélyezve van a Beállítások > Munkakörnyezet > További beállítások párbeszédablakban. Elemek projektbe másolásakor előfordulhatnak ütköző ID-kkel rendelkező elemek. Az ARCHICAD nem zárja ki automatikusan az ID ütközéseket.
Megjegyzés: Minden szerkezeti elem rendelkezik egy globálisan egyedi, automatikusan generált ID-vel is, amely a projekt élettartama során megmarad.
Típus és előnézet beállítások
A "Típus és előnézet" (Type and Preview) panel az elemek címkézési (labeling) opcióit határozza meg.
- Szöveg (Text): Ha ezt az opciót választja, az ARCHICAD elhelyezi az alapértelmezett szöveget, amelyet a "Címke beállítások" (Label Settings) "Szöveg címke" (Text Label) paneljén definiált.
- ID: Ha ezt az opciót választja, a címke tartalmazni fogja a hozzá tartozó elem ID-jét.
- Egyedi ID (Unique ID): Minden ARCHICAD elem rendelkezik egy globálisan egyedi, automatikusan generált ID-vel, amely a projekt élettartama során megmarad.
- Szimbólum címkék (Symbol Labels): Az aktuális könyvtárból elérhető.
Címke (Label) megjelenítési opciók
Az "Mindig olvasható" (Always Readable) opció (alapértelmezetten bekapcsolva) azt jelenti, hogy a program automatikusan "elfordítja" a szöveget, hogy olvasható legyen a képernyőn (ellentétben a fejjel lefelé való megjelenítéssel), függetlenül a nézet tájolásától.
- Átlátszatlan (Opaque): Jelölje be ezt a négyzetet, ha azt szeretné, hogy a címke háttere eltérjen a képernyő háttérszínétől.
- Keret (Frame): Jelölje be vagy törölje a jelölést a jelölőnégyzetből a címke szövegdobozának kerettel vagy anélkül történő megjelenítéséhez.
Adja meg a mutató kezdőszögét (Pointer Starting Angle) 0 és 90 közötti értékkel (az alapértelmezett 90 fok). A szög az X tengelytől mérve van. Kattintson a zár ikonra a szög grafikus módosításának megakadályozására.
Megjegyzés: A "Szög zárolása" (Lock Angle) vezérlő befolyásolja a grafikus szerkesztés tartományát.
A Címke beállítások "Szimbólum címke" (Symbol Label) panelje csak akkor aktív, ha szimbólum címkét választott a "Tartalom és előnézet" (Content and Preview) panelen.
- Szimbólum színe használata (Use symbol color): A szimbólum címke megjelenítése a GDL szkriptjében definiált színnel.
- Használja az "Alapértelmezett szöveg" (Default Text) mezőt egy alapértelmezett szöveg megadására és a címke tájolásának meghatározására a hozzá tartozó elemhez képest.
- A "Függőleges" (Vertical) módszer mindig függőlegesen helyezi el a címkéket.
- Ha a "Rögzített szög" (Fixed Angle) be van jelölve, akkor az "Optimalizálás pozíciója" (Optimize Position) opciót is bejelölheti.
- Rejtés a hozzá tartozó elemmel (Hide with Associated Element): Alapértelmezetten a címke el lesz rejtve, ha a hozzá tartozó elem rejtve van (pl. egy rejtett rétegen).
