A modern építészeti tervezés, különösen az ArchiCAD szoftver használatával, magában foglalja az épületelemek, mint az ajtók és ablakok részletes és pontos modellezését. Ezek az elemek nem csupán funkcionális szerepet töltenek be, hanem jelentősen hozzájárulnak az épület esztétikai megjelenéséhez és energiahatékonyságához is.
Az ArchiCAD és a BIM Könyvtárak Kezdete
A koncepció fázisában a BIM Library ingyenes alapmodellek gyűjteményét kínálja a cég standard termékeinek (ajtók, ablakok, tolóajtók) meghatározott konfigurációiból. Ezek a parametrikus BIM modellek általános adatokat tartalmaznak, és ezen felül közvetlenül módosíthatók a Revit és ArchiCAD tervezőszoftverekben.
A Tervezési Fázis Bonyolultsága és a Megoldások
Ahogy a projekt a koncepció fázisától a tervezési fázisig halad, összetettebb konfigurációkra van szükség. A Reynaers legújabb fejlesztése, a BIM Studio egy ingyenes konfigurátor, amely leegyszerűsíti az összetett BIM modellek létrehozását. Gyors és egyszerű nyílászáró-szerkesztő program. A program képes ArchiCAD és Revit programokhoz elkészíteni a nyílászárókat néhány kattintással úgy, hogy azok utána a programban önálló elemenként beilleszthetők. Ezen elemek 3D-s megjelenítése így azonnali, BIM adattartama pedig teljes ahhoz, hogy az elem a későbbiekben bármikor beazonosítható legyen, és minden megépítéséhez szükséges paramétert tartalmazzon, mint például méretek, RAL-színek, U-érték, AWW értékek, profiltípusok, gyártó stb.
A BIM Studio a rugalmasság új szintjét kínálja. Ezzel az ingyenes Reynaers Aluminium tervezőszoftverrel bármilyen típusú ablak, ajtó vagy tolóajtó konfigurálható. Kezdje a Reynaers Aluminium rendszerrel, válassza ki a kívánt rácsot, adjon hozzá nyílásokat, válasszon profilokat és szimulálja a különböző színopciókat. Az ügyes négyzethálós kiválasztó alkalmazásával bonyolultabb portál vagy sorolt szerkezetek is gyorsan és egyszerűen felszerkeszthetők. A tervezés során rugalmasan beállítható az épület csatlakozása, miközben az Uw-értéket automatikusan kiszámítja a rendszer.
Egyedi Projektek és Speciális Igények
Komplex projektek kezelésekor a kapcsolódó BIM modellek magas szintű terméktestreszabást igényelnek. A Reynaers Aluminium BIM Unlimited szolgáltatása kifejezetten olyan egyedi projektekhez készült, ahol kérésre elkészítik a szükséges BIM modelleket, mint például a bonyolultabb függönyfalelemek, tolóajtókból készülő üveghomlokzatok stb. Ezeket a Reynaers munkatársai gyártmánytervező programban előkészítik, méretezik és kész 3D-s BIM elemként elkészítik.

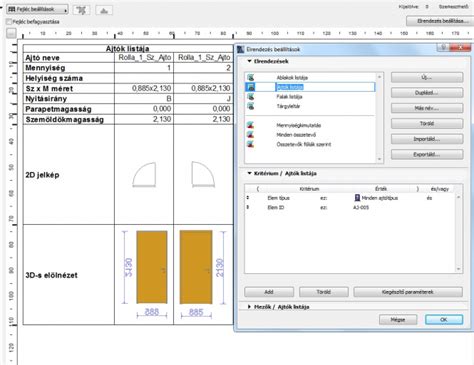

Az ArchiCAD Ajtó és Ablak Elemek Műszaki Részletei
Az ajtó és ablak könyvtári elemeknél speciális módszert kell alkalmazni a pontos modellezés érdekében. A 2D ajtó/ablak alaprajzi jeleihez tartozó összetevők origóját az ajtó/ablak falnyílásának középpontjához és a befoglaló fal külső pereméhez kell igazítani. A hézag alaprajzi jelét mindig az ajtó/ablak alaprajzi jelektől balra kell elhelyezni (az Archicad 2D eszközök segítségével), az ajtó/ablak könyvtári elemhez használt többi alaprajzi jelnél alkalmazott szélességgel. Az alaprajzi pontosság jeleit a program automatikusan hozzáadja az ajtó/ablak jobb oldali, felső és alsó peremeihez, paraméterek szempontjából pedig a falnyílás éleihez igazodnak.
A 3D modell automatikusan jön létre az alaprajzi jel hézagszélessége és az ajtó/ablak keretének vastagsága alapján. Az LPM segítségével tetszőleges számú és irányú nyitásvonal és/vagy nyitási műveletre vonatkozó alaprajzi jel meghatározható a 3D modelleken, 3D Archicad eszközök használatával. A 3D nyitásvonalak az Alakzat eszközzel hozhatók létre (a Vonal geometriai módszer beállításával). Az LPM segítségével tetszőleges számú és irányú kilincsszerkezet-típus meghatározható, a nyílászáró belső és külső oldalához külön-külön. Az alakzat origója lesz a horgonypont (3D-s térben, tehát az alakzat vonalát az ajtó/ablak felületére kell helyezni), és a vonal iránya határozza meg a kilincsszerkezet helyzetét. A vonal hossza nem befolyásolja a kilincs végső helyzetét vagy alakját. A hozzárendelés típusa határozza meg a kilincs ajtó/ablak belső vagy külső oldalához viszonyított helyzetét.
Nyitásirány megjelenítése - „Automatikus” beállításnál az ajtók és ablakok címkéinél és az interaktív konszignációknál a Címke alapértelmezett helyzete és a Címke fordított helyzete értékeket használja a program.
Az ArchiCAD Ajtó és Ablak Elemek Funkcionalitása és Pontossága
Az ablakok és ajtók kezelése és viselkedése nagyon hasonlít egymáshoz, ezért ezeket együtt mutatjuk be. Az ArchiCAD MEP programban az Ajtók és Ablakok mindig a falakba kerülnek. Valódi, átjárható nyílásokat vágnak a falba, így a 3D-s megjelenítés sokkal pontosabbá és élethűbbé válik. Az üveg felület fényt ereszt be, és a Fényképezés nézeteiben benézhet az ablakokon és az üvegajtókon. A homlokzatokon megjeleníthet átlátszó üvegtáblákat.
Az Ajtó vagy az Ablak geometriáját a Könyvtári elemben foglalt információ szabja meg. Nyissa meg az Ajtó- vagy Ablakbeállításokat, majd válasszon a betöltött könyvtárak közül. Szükség szerint használja a Beállítások párbeszédpanelt a paraméterek igazítására.

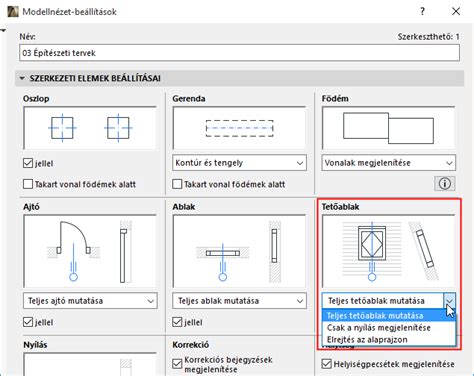

Az ArchiCADben külön eszköz található a sarokablakokhoz és a tetőablakokhoz. Az áttörés alakját egy szabadon megrajzolt födém vagy tető határozza meg, melyhez ezután hozzá kell rendelni egy áttörés vagy mélyedés azonosítóját. Az ilyen azonosítóval rendelkező födémek és tetők kivágást vagy bemélyedést képeznek a falban. Megjegyzés: A falnyílás típusú elem - a vastagságától függetlenül - mindig átvágja a falat, amelyre helyezik. A falmélyedés típusú elem azonban csak vastagságának mértékében vág a falba, a Födém-/Tetőbeállításoknál megadott érték szerint.
Határozza meg, hogy a modellnek mely síkja képviselje a hordozó fal síkját (magassági sík), amelybe az ajtó/ablak beforgatásra kerüljön: ez a sík vagy az aktuális szerkesztősík, vagy pedig a vízszintes sík lehet.
Megjelenik a Tárgy alapbeállításainak változtatása párbeszédpanel. Ezen a helyen meghatározhatja az új könyvtári elemek alapértelmezett felületeit, kitöltéseit és tollait.
Helyezze le az újonnan létrehozott ajtót/ablakot az Ablak vagy Ajtó eszközzel. Többszörös födém vagy tető kombinálásával összetett formájú kivágás vagy falfülke alakítható ki.
Az ablakok és ajtók kezelése és viselkedése nagyon hasonlít egymáshoz, ezért ezeket együtt mutatjuk be. Az ArchiCADben az ajtók és ablakok a valós életben megtalálható ablakokhoz és ajtókhoz hasonlatosak. Ezek mindig falakban kerülnek elhelyezésre. Az ajtók és az ablakok valódi, átjárható nyílásokat vágnak a falba, így a 3D-s megjelenítés sokkal pontosabbá és élethűbbé válik. Az üveg felület fényt ereszt be, és a Fényképezés nézeteiben benézhet az ablakokon és az üvegajtókon. A homlokzatokon megjeleníthet átlátszó üvegtáblákat.
Az ablak vagy az ajtó geometriáját a Könyvtári elemben foglalt információ szabja meg. Míg egyes általános elemek nagyfokú szabadságot engedélyeznek az ablak vagy az ajtó méretének és alakjának a tervben való elhelyezést megelőző vagy azt követő módosítására, valós gyártói katalógusban szereplő egyedi tervezésű elemek csak a meghatározott módon, korlátozott variációs lehetőségekkel helyezhetők el.
Ajtó vagy ablak kiválasztásához nyissa meg az ajtó vagy ablak beállításait, ahol kiválaszthatja az ajtókat és ablakokat a betöltött könyvtárakból. Szükség szerint használja a Beállítások párbeszédpanelt a paraméterek igazítására.
Az ArchiCADben külön eszköz található a sarokablakokhoz és a tetőablakokhoz.
