ARCHICAD és DWG fájlok kezelése magyarul

Az ARCHICAD és az AutoCAD közötti együttműködés során gyakran merül fel a DWG (Drawing) fájlok megnyitásának és kezelésének szükségessége. Ez a cikk részletesen ismerteti a DWG fájlok ARCHICAD-ben történő megnyitásának és kezelésének lehetőségeit, valamint a kapcsolódó beállításokat és megfontolásokat.

DWG fájlok importálása ARCHICAD-be

Az ARCHICAD lehetővé teszi DWG fájlok importálását, ami kulcsfontosságú a különböző tervezőszoftverek közötti együttműködéshez. Az importálás során számos opció áll rendelkezésre, amelyek befolyásolják a végeredményt.

Beállítások és opciók importáláskor

Az opciók függnek a végrehajtott művelettől. Az ARCHICAD és az AutoCAD bizonyos beállításai nem mindig alkalmazhatók egymásra, és fordítva. Például, az ARCHICAD-ben a fóliákhoz nem tartozik szín és vonaltípus, míg az AutoCAD-ben igen. E beállítások konvertálásához ad megoldást a sablonfájl használata.

A sablonfájl egy olyan DXF/DWG fájl, melyben ezek a megfeleltetések és változtatások már elvégeztek. Ha olyan sablonfájlt választ, melyhez DXF/DWG export tartozik, a sablonfájlhoz definiált fóliára kerülő elemek az adott fólia szín- és vonaltípuskészletét veszik fel. Ez akkor is megtörténik, ha a felhasználó ki sem nyitja az elkészülő DXF/DWG fájlt. Ezek a sablonfájlok származhatnak társtervezőktől is.

Nézőpontok importálása beágyazott rajzként: Jelölje be, ha az AutoCAD nézetablakokat beágyazott rajzként kívánja importálni a DXF/DWG fájl ARCHICAD-ben való megnyitása után.

Kép átalakítása a következő formátumra: Válassza ki a képek konvertálásánál használni kívánt fájlformátumot. Az ARCHICAD-ben elmenthet vagy publikálhat tervnézetet vagy tervlapot DXF és DWG formátumban. Amennyiben a nézetnek csak egy részét szeretné menteni, használja a Kijelölő eszközt a projekt korlátozására.

1 DXF/DWG rajzi egység értéke az ARCHICAD-ben: Amikor exportál vagy importál valamit DXF vagy DWG formátumban, meg kell adnia a méret- és távolságátváltási szorzószámot annak érdekében, hogy az ARCHICAD helyesen értelmezze az adatokat. Használhatja a DXF/DWG fájl rajzi egységét (ha van).

DXF/DWG fájl megnyitásakor meg kell határoznia azt a léptéket is, amelyben az AutoCAD-ben rajzolt elemek megfelelő arányait szeretné látni. Ez a lépték az importált AutoCAD rajz szövegeire és nyílhegyeire vonatkozik. Választhatja az állandó arány használatát minden konverziónál, vagy az aktuális ARCHICAD ablakban megadott lépték használatát.

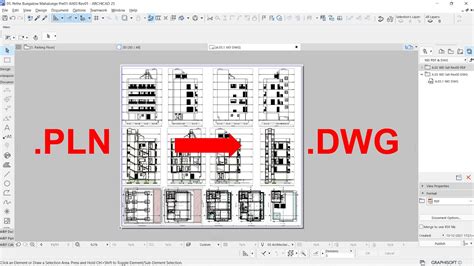

DWG fájlok mentése ARCHICAD-ből

Az ARCHICAD lehetővé teszi a tervadatok DWG formátumban történő mentését, ami alapvető fontosságú az AutoCAD-del való együttműködéshez. Az exportálás során különböző opciók állnak rendelkezésre, amelyek befolyásolják a végeredményt.

Mentési lehetőségek és formátumok

Adja meg, milyen verziószámú AutoCAD-be menti a fájlokat. Alapértelmezésben a kép eredeti formátuma a kiválasztott.

Papírtér rajzokkal és blokkokkal: A tervlapra rajzolt minden elem plusz az összes adat az AutoCAD rajz papírterében kerül mentésre. A Tervlapra helyezett minden Rajz AutoCAD tömbökké alakul át, és ezek úgy lesznek összetűzve, hogy a blokkoknak csak azok a részei maradnak láthatók az AutoCAD Papírtérben, amelyek láthatók voltak a Tervlapon az ARCHICAD-ben. A cél az, hogy amit a Tervlapon láttunk, azt tökéletesen reprodukáljuk.

Modelltér: A tervlapra rajzolt minden elem plusz az összes adat mentésre kerül az AutoCAD rajz modellterében. A tervlap minden rajza AutoCAD blokkokká lesz átalakítva, és ezek úgy lesznek szerkesztve, hogy csak azok a blokkok láthatóak az AutoCAD modelltérben, amelyek az ARCHICAD tervlapon is látszottak. A cél az, hogy amit a Tervlapon láttunk, azt tökéletesen reprodukáljuk.

Papírtér vágott nézeti tartalommal: A tervlapon szereplő kézzel rajzolt elemeket a program az AutoCAD rajz papírterébe menti. A tervlap kinézete az AutoCAD rajz papírterében kerül újraépítésre.

Papírtér teljes nézeti tartalommal: A tervlapon szereplő rajzi elemeket a program az AutoCAD rajz papírterébe menti. A tervlap kinézete az AutoCAD rajz papírterében kerül újraépítésre.

Ha azt az opciót választotta, hogy a tervlapokat Papírtérbe menti, a Rajzok elhelyezése mező aktív.

• Egyetlen DXF/DWG fájl: Az összes rajzot (vágott vagy teljes - a Tervlap mentése ide mező értékétől függően) egyszerű DXF/DWG fájlba menti.
• Kapcsolt Xref rajz: DXF/DWF fájl kerül elmentésre. Ebben a fájlban az Xref fájlok elhelyezésére vonatkozó hivatkozások szerepelnek. Minden fájl különálló DXF/DWG fájlként lesz elmentve, és ezek a fájlok az első DXF/DWG fájlba Xref-ként kerülnek. Adja meg a mentett Xref rajzok nevét, valamint mappájának útvonalát és helyét.

A funkció használatával korlátozhatja a DWG konvertálást azokra az elemekre, melyekre valóban szüksége van, ezzel növelve a konvertálás sebességét, és csökkentve az eredményül kapott ARCHICAD terv méretét.

ARCHICAD elem mentése blokként: Az elemeket az AutoCAD által felismerhető blokkokká alakíthatja át, így nincs szükség szétbontásukra.

Csak tárgyak konvertálása blokkokká: Ezzel az opcióval a GDL elemek konvertálhatók blokká.

ARCHICAD elemek szétbontása: Minden elem külön 2D-s rajzi elemekre bomlik.

Intelligens összefűzés előkészítése: Használja ezt a lehetőséget, ha a DXF/DWG fájlt oda-vissza munkafolyamat részeként kívánja összefűzni.

Poligon élek kihagyása: A poligon élek színe az ARCHICAD 3D ablakában általában különbözik a felületek színétől. Ha ugyanezt szeretné látni AutoCAD-en belül is, ezt az opciót ne válassza ki.

Archicad és AutoCAD közötti különbségek és azok kezelése

Az ARCHICAD és az AutoCAD közötti munkafolyamat során figyelembe kell venni a két szoftver közötti különbségeket a rajzi elemek kezelésében. Az AutoCAD bizonyos beállításai nem alkalmazhatók az ARCHICAD-re, és fordítva.

Méretezések, fóliák és vonaltípusok

Megjegyzés: a méretek különböző vizuális tulajdonságúak lehetnek az ARCHICAD-ben és az AutoCAD-ben. Nem mindegyik ilyen vizuális tulajdonságot képes a program előállítani a konvertálás során. Asszociatív méretezések, ahol lehet: Az AutoCAD korábbi verzióiban a méretezések nem olyan értelemben voltak asszociatívak, mint az ARCHICAD-ben: pontokhoz, illetve más elemekhez rögzítetten. Mikor ezt az opciót választja, a kiegészítő olyan már importált elemeket keres, amelyek kapcsolódnak az elkészített méretezéshez.

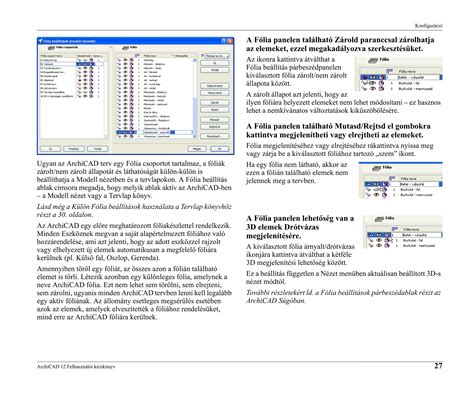

Az ARCHICAD-ben a fóliákhoz nem tartozik szín és vonaltípus, míg az AutoCAD-ben igen. E beállítások konvertálásához ad megoldást a sablonfájl használata.

Összetett elemek konvertálása

Az ARCHICAD összetett elemei speciális módon kerülnek konvertálásra DWG formátumba:

• Falak: a falak WALL_ nevű blokkokba konvertálódnak, ahol az n a falelem mutatószáma.
• Oszlopok: az oszlopok COLUMN_ (OSZLOP_) nevű blokkokba konvertálódnak, ahol az n az oszlopelem mutatószáma.
• Födémek: a födémek SLAB_ (FÖDÉM_) nevű blokkokká konvertálódnak, ahol az n a födém mutatószáma.
• Tetők: a tetők ROOF_ (TETŐ_) nevű blokkokká konvertálódnak, ahol az n a tető mutatószáma.
• Gerendák: a gerendák BEAM_ (GERENDA_) nevű blokkokká konvertálódnak, ahol az n a gerenda mutatószáma.
• Felülethálók: a felülethálók MESH_ (FELÜLETHÁLÓ_) nevű blokkokká konvertálódnak, ahol az n a felületháló mutatószáma.
• Helyiségek: a helyiségek ZONE_ (HELYISÉG_) nevű blokkokká konvertálódnak, ahol az n a helyiség mutatószáma.

Megjegyzés: ablakok, ajtók, tárgyak és fényforrások esetén: ha a könyvtári elemnek nincs 2D leírása, legfeljebb 8 nézete lehet a „Egységes tollbeállításoktól ”, „Jel vonaltípusoktól” és a lehetséges tükrözött állapottól függően. Tehát az ilyen könyvtári elemről legfeljebb 8 blokkot exportálhatunk.

Megjegyzés: mivel az alapértelmezett helyiségkitöltések színei világos pasztellszínek, és az AutoCAD színkészlete nem tartalmazza ezek megfelelőit, a színek RGB színkódjait a világosszürke különböző árnyalataihoz igazítja.

Betűtípusok és alakzatok kezelése

A DWG fájlok importálása és exportálása során kulcsfontosságú a betűtípusok megfelelő kezelése. Az ARCHICAD és az AutoCAD eltérő módon kezelheti a betűtípusokat.

SHX és TrueType betűk

A DXF-DWG Kiegészítő adottnak veszi, hogy elérhetők az AutoCAD betűtípusok, köztük az SHX betűk. Ha ezek a betűk nem állnak rendelkezésre, problémák adódhatnak a szövegformázásnál (pl. nem megfelelő sortörések). Javasoljuk, hogy szerezze be egy AutoCAD-felhasználótól az AutoCAD csomag tartalmát képező SHX betűfájlokat. Ha megkapta a betűket, egy külön mappában tárolja azokat.

Megjegyzés a TrueType betűkhöz: Az ARCHICAD-ben mind Windows, mind Mac rendszeren problémamentesen használhatja a TrueType betűket.

Megjegyzés a Betűkhöz és Alakzatokhoz: Az AutoCAD az SHX fájlokat nemcsak betűkként, hanem más célokra is használja. Az összetett vonaltípusok alakzatokat illesztenek a mintáikba. Az alakzatokat egyszerű szimbólumokként lehet a rajzokhoz rendelni. Problémákat okozhat, ha ilyen típusú SHX fájlt választ ki valamely betű helyett - így, ha a Kiegészítő az SHX fájl helyzetének meghatározását kéri, használja a „Hagyd ki” parancsot, ha nem biztos abban, hogy a talált SHX fájl megfelelő típusú.
