Az ARCHICAD ajtó beállítások paneles rendszere rugalmas és sokoldalú, lehetővé téve a felhasználók számára, hogy precízen szabályozzák az ajtók megjelenését és viselkedését a tervben. A panel és annak tartalma a betöltött könyvtáraktól függ, így az ajtó/ablak könyvtárak és a könyvtári elemek beállításai jelentősen különbözhetnek attól függően, hogy éppen melyik könyvtárat használja.

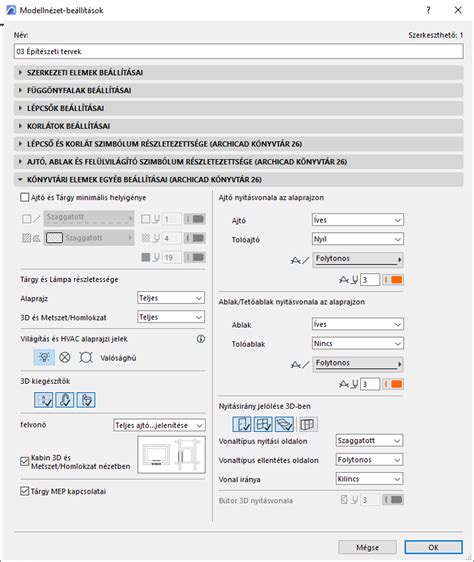

A "Modellnézet-beállítások" funkció kulcsfontosságú az ajtók és ablakok megjelenítésének egységes kezeléséhez. Ez a beállítás a fő Beállításoknál és a nyitóoldalon is megtalálható. A Modellnézet-beállítások a nézetben található összes ajtóra és ablakra vonatkoznak. Bizonyos megjelenítési paraméterekre a „Modellnézet-beállítások szerint” opció vonatkozik, azaz a modellnézet beállításainál (Dokumentáció > Modellnézetek > Modellnézet-beállítások) megadott értékek vonatkoznak rájuk.

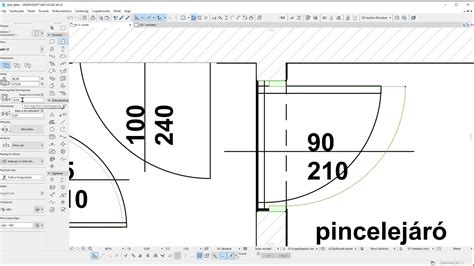

2D megjelenítés és alaprajzi szimbólumok
Ezen a lapon találhatók a nyílászáró különböző részeire vonatkozó 2D megjelenítési paraméterek, a szóban forgó GDL tárgyra vonatkozó felhasználói felület leírásánál megadottak szerint. Tetszés szerint használhatja a 2D jellemzőket, melyeket az Ajtó/ablak beállítások lapon, az Alaprajz és metszet panelen adott meg. Az alaprajzi ablak/ajtó összetevők 2D jellemzőit (vonaltípus, toll, kitöltés) általában az Alapbeállítások panel Alaprajz és metszet lapján találhatók.
A fal körvonalának beállítása a nyílászáró megjelenítéséhez. Ha kitöltéseket kíván használni az ajtóknál/ablakoknál, jelölje be a Kitöltések használata négyzetet az összes kitöltési paraméter engedélyezéséhez. Az egyszerűbb kezelhetőség érdekében ennél a módszernél kevesebb paraméter található.
A beállítások csak akkor lépnek érvénybe, ha a vonatkozó Elem vonaltípusainak/tollainak/attribútumainak felülírása jelölőnégyzet(ek) be van(nak) kapcsolva. Megjegyzés: Bizonyos ajtók/ablakok esetén nincs megadva vonatkozó GDL paraméter.
Minimális helyigény és jelölések
Jelölje be a négyzetet a tárgyak és ajtók minimális helyigényének megjelenítéséhez alaprajzon egy körvonal és egy kitöltés segítségével a minimális helyigény paraméternek megfelelően. A tárgyak és a lámpák alapértelmezett beállításként az itt megadott részletességet használják (MNB szerint).
Válassza ki azt a léptéket, amelyet az alaprajzon a káva megjelenítéséhez kíván használni.
Egyéni beállítások (a panel tényleges neve annak megfelelően változik, hogy milyen típusú az ajtó/ablak). Jel egyéni beállításai (Ez a panel attól függően érhető el, hogy milyen jeltípust választott a fenti Méretezési jel panelen.
Speciális beállítások és könyvtári elemek
Az MEP Modellezővel kompatibilis elemek olyan csatlakozásokkal rendelkeznek, amelyek révén az MEP útvonalon található bármelyik tárgyhoz csatlakoztathatók. Válassza egyik lehetőséget a tervben szereplő világítás és gépészeti tárgyak alaprajzi jeleinek megjelenítésére.
Üres nyílás: Kattintson erre a gombra, ha törölni kívánja a jelenleg kiválasztott Könyvtár részt, és automatikusan Üres nyílást kíván használni az Ajtó vagy Ablak nyílásához.
A következő leírásban azt a „nemzetközi” könyvtárverziót követjük, amely általában az ARCHICAD különböző nyelvű változatainak alapjául szolgál. Ha egy speciális ajtó/ablak típus beállításaira van szüksége, melyet nem talál a listában, kérjen segítséget a forgalmazótól.
