A számítógéppel segített tervezés (CAD - computer aided design) forradalmasította a mérnöki tevékenységet, nélkülözhetetlen eszközzé vált a tervezésben. A korszerű CAD rendszerek lehetővé teszik a mérnökök számára, hogy komplexebb feladatokat oldjanak meg hatékonyabban.
A CAD rendszerek sokféleképpen osztályozhatók. Az egyik szempont az alkalmazási terület, ahol iparág-specifikus rendszerek és modulok léteznek. Másik szempont a modellezési módszer: 2D (síkbeli) vagy 3D (térbeli). Ezenkívül megkülönböztetünk drótváz-, felület- és testmodellező rendszereket, valamint hibrid modellezőket. A modellek lehetnek parametrikusak, ahol a méretszámok módosításával a modell is változik, vagy nem parametrikusak, ahol a modell határozza meg a méretszámot.
A korszerű gépészeti CAD rendszerek közös jellemzői közé tartozik a 3D parametrikus alaksajátosságon alapuló modellezés, a szabad formájú felületmodellezés, a kétirányú parametrikus asszociativitás (a modell és a rajz közötti kölcsönös módosítás), az összeállítások modellezése, a műszaki rajzok, műhelyrajzok és darabjegyzékek készítése, valamint szabványos alkatrészek generálása.
A lemezalkatrészek modellezése speciális területet képvisel a CAD rendszerekben. A technológiailag helyes lemezalkatrész tervezéséhez elengedhetetlen az alapfogalmak ismerete, az alapbeállítások helyes alkalmazása, valamint a lemezalkatrészekhez használatos specifikus alaksajátosságok (hajlítás, mélyhúzás, technológiai jellegűek) ismerete.
Lemezalkatrészek tervezésének sajátosságai
A lemezalkatrészek tervezésekor figyelembe kell venni az alapfogalmakat és az alapbeállításokat. A technológiailag helyes tervezés magában foglalja a megfelelő alaksajátosságok használatát.
Alapsajátosságok a lemezalkatrészeknél
- Hajlítás jellegű alaksajátosságok: Ezek a funkciók teszik lehetővé a lemez hajlítását meghatározott szögekben és sugarakkal.
- Mélyhúzás jellegű alaksajátosságok: Ezek a funkciók mélyhúzási műveletek modellezésére szolgálnak, mint például lyukak vagy kiemelkedések létrehozása.
- Technológiai alaksajátosságok: Ide tartoznak a furatok, hornyok, kivágások és egyéb, a gyártási folyamatot segítő elemek.
Az alkatrészváltozók kezelése is fontos a rugalmas tervezés érdekében.

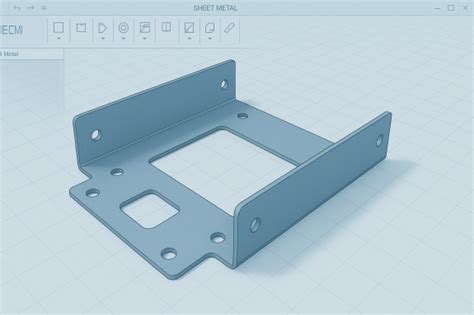

Lemezalkatrészek terítékképzése
A lemezalkatrészek terítékképzése kulcsfontosságú a gyártás szempontjából. A terítékszámítás alapjai, a semleges szál tényező jelentősége, valamint a teríték méretezése és a kimeneti adatformátumok ismerete elengedhetetlen.
A semleges szál tényező jelentősége a hajlítás során keletkező anyag deformációjának pontos figyelembevételében rejlik. Ennek elhanyagolásából eredő hibák jelentős eltéréseket okozhatnak a kész alkatrész méreteiben. A semleges szál tényező meghatározása segít a teríték pontos méretezésében, biztosítva a megfelelő illeszkedést és a gyártási pontosságot.
Lemezalkatrészek tervezése a gyakorlatban
A gyakorlati tervezés során fontos figyelembe venni a gyártói és megrendelői adatszolgáltatásokat, valamint a speciális kötőelemeket. A gazdaságos összeállítás érdekében érdemes a tervezési javaslatokat követni.
A gyártói adatszolgáltatás magában foglalja a szabványos lemezvastagságokat, hajlítási sugarakat és egyéb technológiai paramétereket. A megrendelői adatszolgáltatás pedig a speciális igényeket, tűréseket és funkcionális követelményeket tartalmazza. A lemezalkatrészek speciális kötőelemei, mint a menetek, szegecsek vagy hegesztési varratok, szintén a tervezés részét képezik.
Felületmodellezés és CAD rendszerek integrációja
A felületmodellezés matematikai alapjai és a CAD gyakorlatában alkalmazott felületek ismerete elengedhetetlen a komplex formák modellezéséhez. A felületek előállítása kihúzással, forgatással vagy szorzatfelületek segítségével történhet.
How to create anything in Archicad: Organic shapes with covered morphs
A CAx rendszerek integrációja, beleértve az adatcserét különböző formátumokon (DXF, IGES, STEP, STL) keresztül, biztosítja a zökkenőmentes munkafolyamatot a tervezés, gyártás és analízis között. A CAD elemtárak és a digitális prototípusok (digital mockup) használata tovább növeli a hatékonyságot.
A tankönyv részletesen tárgyalja a 3D szilárd test modellezés alapjait, a geometriai leírást, a modellépítés elméletét, a parametrizálás lehetőségeit, valamint a lemezalkatrészek modellezését és a felületmodellek kezelését. Megismerteti a különböző kényszereket, a modell szerelési műveleteket, valamint a végeselemes módszer alapjait, betekintést nyújtva a CAD numerikus módszereibe.
Az Archicad lemezalkatrészek modellezésével kapcsolatos tudnivalók elsajátítása lehetővé teszi a mérnökök számára, hogy hatékonyan tervezzenek és gyártható, precíz alkatrészeket hozzanak létre.
