Archicad Fal Metszet Készítése és Beállításai

A fal metszetek készítése az Archicad programban egy alapvető feladat a 2D-s tervek részletes kidolgozásához. A metszetvonal kijelölése és a kapcsolódó beállítások precíz alkalmazása elengedhetetlen a pontos és informatív ábrázolás érdekében.

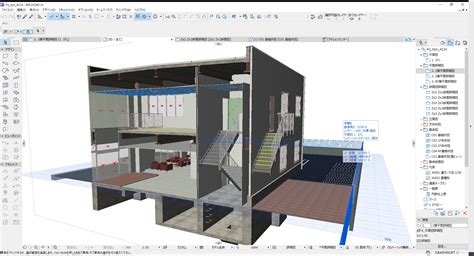

Metszetvonal Felvétele

A metszetvonal felvételének többféle módja létezik, attól függően, hogy milyen geometriájú vonalat szeretnénk létrehozni:

• Lépcsőzetes: kattintson annyiszor, ahányszor szükséges a metszetvonal egyes szegmenseinek a meghatározásához.

Miután a metszetvonal geometriája megvan, a következő lépés a metszet irányának meghatározása:

1. Kattintson a szem kurzorral a vonal valamelyik végére, majd állítsa be a metszet irányát.

A metszetvonal befejezése után automatikusan elhelyezésre kerül a metszet forrás jel. Ez a jel azonosítja a metszetet a Navigátorban.

Metszet Beállítások

A metszet beállítások panelen számos opció áll rendelkezésre a metszet megjelenésének és tartalmának finomhangolására. Ezek a beállítások lényegében ugyanúgy alkalmazhatók a Metszet és Homlokzat eszközöknél.

Általános Beállítások

• Metszet jele (ID): A jel az alapértelmezett módon generálódik, módosítani úgy tudja, hogy a mezőbe más értéket ír be. A Név mező legfeljebb 256 karaktert tartalmazhat.
• A Jel hivatkozás újradefiniálása: Válasszon a lehetséges felbukkanóról vagy kattintson a Tallózás gombra a nézőpont/nézet/rajz kiválasztásához, amelynek a Navigátor útvonalát meg kívánja jeleníteni a Jelben.

Modell Megjelenítés

A Modell megjelenítés panelen a metszet tartalmát és megjelenését szabályozhatjuk.

• Megjelölt távoli terület: Jelölje be a négyzetet a Metszet beállításoknál (a Modell megjelenítés panelen), ha a metszeti nézőpontban egy „távoli” területet is létre kíván hozni, amely saját színekkel és effektusokkal rendelkezik.
• Modell manuális újraépítése: Ennek a nézetnek az újraépítése nem következik be automatikusan.
• Rajz: Az elemek szétbontódnak azokra a 2D-s elemekre, amelyek nincsenek az alaprajzhoz kapcsolva és nem épülnek automatikusan újra a modellből.

Vízszintes Tartomány

A vízszintes tartomány meghatározza a metszet mélységét, ami a Metszet/Homlokzat ablakban is megjelenik.

• Lehatárolt: Csak a vonal és a határolóvonal közötti elemek látszanak a Metszet/Homlokzat ablakban.
• Nulla mélység: Csak a Metszetvonallal éppen elmetszett elemek láthatók.
• Lehatárolt: Egy meghatározott függőleges tartományra korlátozódik. Adja meg a tartomány alsó és felső határának magasságát. (A magasságértékek referenciájának kiválasztásához kattintson a fekete nyílra.)

Tollak és Felületek

Ezek a beállítások a metszetben megjelenő elemek vonalaira és kitöltéseire vonatkoznak.

• Metszett elemek egységes tolla: Jelölje be ezt a négyzetet, ha ugyanazokat a tollakat kívánja használni az összes metszett elemhez.
• Saját felület színek (árnyékolt): Lásd fent. Megjegyzés: A kitöltés alkalmazása lehetővé teszi a Metszet/Homlokzat ablakban ezen felületek gyors kiválasztását. Mindazonáltal, nagyobb modellek esetén a Nem metszett felületek kitöltése opció használata az újraépítés idejét megnövelheti.
• Saját felület színek (árnyalással): Ha ezt a lehetőséget választja, akkor a nem metszett kitöltések az elem saját felület színeivel jelennek majd meg, ahogyan az az Építőanyag beállításokban meghatározásra került.
• Nem metszett kontúrok egységes tolla: Jelölje be ezt a négyzetet, ha szeretné megjeleníteni a kitöltések kontúrjait a nem metszett felületeken.
• Átlátszóság: Jelölje be ezt a négyzetet, ha az átlátszó felületeknek (pl. üveg) a megjelenítését szeretné szabályozni.

Nap Árnyéka és Koordináták

Ezek a beállítások a nap árnyékának szimulálásához és a tájoláshoz kapcsolódnak.

• Azimut: Az azimut értéke egy fokokban megadott szögérték. Az a vonal, amely jobb oldalról zár be szöget a metszet-/homlokzatvonallal, jelenti a nulla fokot.
• Nap árnyéka: Jelölje be a nap árnyék aktiválásához.
• Árnyék poligonok: Ez a vezérlő akkor elérhető, ha bejelölte a Nap árnyéka jelölőnégyzetet. A Metszet/Homlokzat nézetben az árnyékoknak nincsen kontúrjuk, de a poligon kitöltések szabadon beállíthatók. Megjegyzés: A Megjelölt távoli területhez beállíthat külön Nap árnyéka poligonokat. A másodlagos „távoli” vonal, mint például a határoló vonal csak a képernyőn megjelenő elem.

Hálóelemek Megjelenítése

A hálóelemek, mint például az oszlopok vagy gerendák, megjelenítését is szabályozhatjuk a metszetben.

• Hálóelemek megjelenítése szint szerint: kattintson a Kijelölt gombra a megjelenített Hálóelemek csoportjának szintenkénti szűkítéséhez: kattintson a Szintek kiválasztása gombra azon szintek kiválasztásához, amelyek Hálóelemeit meg kívánja jeleníteni.
• Nem merőleges hálóelemek megjelenítése: Alapértelmezetten a metszeten/homlokzaton csak azok a Hálóelemek jelennek meg, amelyek merőlegesek a metszet/homlokzat vonalra és a metszet/homlokzat mélységén belül vannak elhelyezve. Jelölje be ezt a négyzetet a metszet-/homlokzatvonalra nem merőleges, de az Alaprajzon a metszetet/homlokzatot elmetsző Hálóelemek megjelenítéséhez.

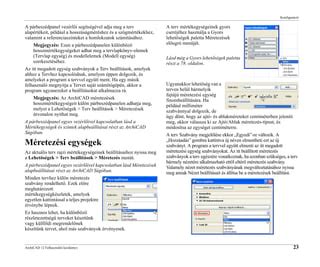

Méretezés

A metszeten méretvonalakat is elhelyezhetünk a pontos méretek feltüntetésére.

• Méretvonalak: Helyezzen el méretezést minden hálóvonal között.
• Teljes méret: Helyezzen el méretvonalat a metszet/homlokzat bal és jobb oldali két legszélső hálóvonala között. Ezekre a méretvonalakra az alapértelmezett méretezési beállítások lesznek érvényesek.
