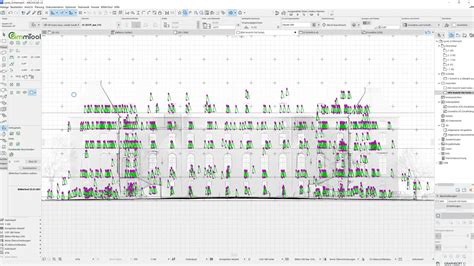

Az ARCHICAD egy komplex építészeti tervezőszoftver, amely számos eszközt kínál a felhasználóknak a 2D-s és 3D-s tervezéshez. Az egyik alapvető elem a falak rajzolása, amelynek részletes beállításai és lehetőségei vannak. Ez az útmutató végigvezeti Önt a falak rajzolásának folyamatán az ARCHICAD-ben, kitérve a különböző fal típusokra, beállításokra és funkciókra.
Fal Típusok és Geometriai Beállítások
Az ARCHICAD-ben egyenes, görbe, trapéz és sokszögvonal alakú falakat lehet húzni. A falak lehetnek egyszerűek (egyetlen összetevőből állnak) vagy rétegesek (több összetevőből állnak). Létrehozhat összetett falakat is (Profilos fal), amelyek tetszőleges formájúak és több anyag kombinációjából állnak.
A falak geometriáját az alábbi ikonok segítségével választhatja ki:
- Egyenes fal
- Ferde fal
- Kétszeresen ferde fal
A "Sokszög fal" geometriai módszer kiválasztása esetén további beállítások válnak elérhetővé a fal kontúrjának meghatározására.
Fal Paraméterek és Kapcsolatok
A fal paraméterei a Fal eszköz beállításainál adhatók meg. A falak alja, a többi elemekhez hasonlóan, a fal honszintjéhez van kapcsolva. Felső kapcsolat hozható létre a fal és a tervben szereplő bármelyik, a falnál magasabban lévő szint között. Szükség szerint állítsa be a felső kapcsolattól vagy a honszinttől számított eltolásokat; ez módosítja a fal magasságát.
Ha később módosítja a tervben a szintek helyét és magasságát, a kapcsolt falak magassága automatikusan követi a módosítást. Beállíthat egy eltolási értéket a fal teteje és a felső kapcsolódó szint között, ami megfelelően módosítja a fal magasságát. A "Fal magassága" értéket befolyásolja az alsó és felső eltolási érték, ha van ilyen.
Szintekhez Való Kapcsolódás
- Válasszon egy szintet, amelyhez hozzákapcsolja a Fal alját.
- Állítson be egy eltolási értéket a fal alja és honszintje között. A fal alja (ahol a fal referenciavonala található) fizikailag kapcsolódik a fal honszintjéhez.
- A "Alsó magasság [a referenciaszintig]" kiszámítja a fal referenciavonalának pillanatnyi magasságát a hivatkozási szinttől (alapértelmezésben ez a Terv 0,00 szintje).
Megjegyzés: A "Legalacsonyabb pont" a fal aljának pillanatnyi magasságát mutatja. Ez az érték csupán számítási eszközként szolgál, nem kapcsolatként.
Réteges Falak és Profilok
A réteges falak vastagságát a "Lehetőség > Elemattribútumok > Réteges szerkezetek" útvonalon beállított felületek együttes vastagsága adja meg. A program csak olyan réteges szerkezeteket jelenít meg, amelyeknél a "Felhasználható" vezérlő tartalmaz falakat.
A "Profilos falak" esetében a program csak olyan profilokat jelenít meg, amelyeknél a "Felhasználható" vezérlő tartalmaz falakat. Ezek a falak tetszőleges formájúak és több anyag kombinációjából állnak.
Referenciavonal és Kontúr Beállítások
A referenciavonal eltolása lehetővé teszi a fal középvonala felé vagy attól távolabb történő mozgatását. "Külső" vagy "belső" referenciavonal használatakor pozitív eltolási érték megadásával a fal közepe (vagy a mag közepe) felé mozgathatja a referenciavonalat. Negatív eltolással a fal középvonalától (vagy a mag tengelyétől) távolabb helyezi a referenciavonalat.
A kontúr beállításokkal megadhatja azoknak az elemkontúroknak a vonaltípusait és tollszíneit, amelyek az Alaprajzi metszősík fölé (Metszősík fölötti) és/vagy alá (Metszősík alatti) esnek.
Falkontúr Záró Vonalai
Az alaprajzon található szabadon álló falak megjelenítését négyféle módon állíthatja be. A fal bármelyik vagy mindkét vége megjeleníthető illetve elrejthető.
Felületek és Textúrák Kezelése
A "Felületek felülírása" funkcióval felülírhatja az elemhez rendelt felületet. A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet. Egyedi felületet is alkalmazhat a profil elem bármelyik végére.
Az "Anyagok igazítása a fal éleihez" négyzet bejelölésével a textúra origóját a fal alsó sarkába helyezheti. Ez hasznos lehet például a szabadon álló falak esetén, mivel segítségével elkerülhető, hogy az éleken töredezett legyen a textúra. Ilyenkor a "Textúra visszaállítás" gomb is aktívvá válik.
Gerendafalak és Helyiségek Viszonya
A "Gerendafal használata" jelölőnégyzet bejelölésével gerendafalakat hozhat létre. Beállíthatja az "Íves a külső oldalon" és "Íves a belső oldalon" opciókat a gerendák alakjának meghatározására.
A "Viszony a helyiségekhez" mezőben állíthatja be a falak viszonyát a helyiségekhez. A "Helyiséghatár" opció azt jelenti, hogy a helyiségen belül található fal nem számít bele a helyiség területébe. A helyiség határa minden esetben, dőlt és összetett falak esetében is, a fal alapjánál van megrajzolva. A "Csak a helyiség területét csökkenti" azt jelenti, hogy a 2D-s helyiséget a fal körbeveszi, de a fal területe nem számít bele a helyiség területébe.

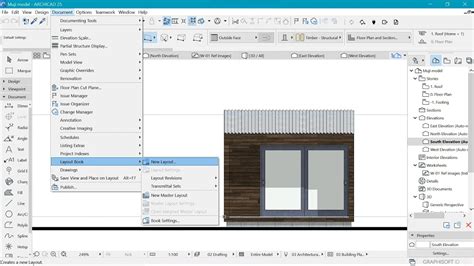

Rajz Kezelés az ARCHICAD-ben
A Rajz eszközzel a tervben található rajzokat tudja vezérelni és kezelni. A Rajz eszközre duplán kattintva megnyílik a "Rajz alapbeállításai" párbeszédablak, amely négy panelt tartalmaz: Azonosítás, Tulajdonságok, Keret, és Rajzfeliratok.
Rajz Frissítés és Tárolás
- Automatikus: A tervlapon elhelyezett rajz automatikusan frissül, ha a tervlap aktiválódik.
- Kézi: A tervlapon elhelyezett rajz abban az állapotban marad meg, ahogy a tervlapra eredetileg el lett helyezve.
- Rajz tárolása a tervfájlban: Ez a négyzet alapértelmezetten be van jelölve, ami azt jelenti, hogy a rajz adatai a tervfájlban tárolódnak.
Rajz Méretezés és Lépték
A "Szélesség", "Magasság", "Nagyítás" és "Rajzlépték" mezők egymással kapcsolatban állnak. Az egyik mezőben végrehajtott változtatás a másik három mező értékeit is módosítja úgy, hogy a rajz eredeti aránya változatlan maradjon.
Ha a tervlapon át szeretné méretezni a rajzot (ahelyett, hogy a forrásnézetben található eredeti léptéket használná), válasszon egy előre definiált értéket a "Rajzlépték" felugró ablakban, vagy adjon meg tetszőleges egyéni léptéket. A testre szabott Rajz lépték elkülönül az Eredeti léptéktől.
A "Rajzlépték" hozzáadható a végeredményhez az Automatikus szöveg funkció segítségével (pl. tartalomjegyzék vagy tervlap). Azonban bizonyos rajzok esetén az így létrehozott lépték félrevezető lehet, például akkor, ha a rajz PDF fájl részét képezi. Mivel az ARCHICAD nem ismeri fel a PDF tartalmakat, ilyen esetben nem érdemes megjeleníteni a rajzléptékeket.
Horgonypont és Elhelyezés
A "Horgonypont" azt a pontot jelenti, ahová a tervlapon a rajzot helyezik. Ez a horgonypont lesz a rajz rögzített pontja, ha elemei a forrásnézetben módosulnak. Az előugró ablakban megadható, hogyan értelmezze a program a horgonypont szögértékét az elem elhelyezése során.
Rajz Megjelenítés és Keretezés
A "Nézet szerint" opció az elhelyezett Rajz a Rajz forrásnézetéhez hozzárendelt tollkészletet használja. Szükség esetén a tollkészlet itt szerkeszthető.
A "Rajz saját fóliái" lehetőség megnyitja a rajz saját (beágyazott) fóliáit tartalmazó listát. Ezt a listát csoportosíthatja vagy Fólianevek szerint vagy a megjelenítési/elrejtési állapot alapján.
A "Gyors előnézet" opció választása esetén megjelenik a „Gyors előnézet” felirat. Ha a "Nincs előnézet" lehetőséget választja, a rajz kerete jelenik majd meg, egy „Nincs előnézet” felirattal a rajz helyén. Alapértelmezés szerint az elhelyezett rajz kerete változik meg a tervlaphoz igazodva, és szaggatott vonalként jelenik meg. Mindemellett a rajz bármelyik sarokpontját kiválaszthatja és a szokásos mozgó palettákon található szerkesztő parancsok segítségével a keretet tetszőleges alakúra formálhatja. A keret rajzhoz történő visszaállításához kattintson az "Igazítsd a rajzhoz" gombra.
Rajz Felosztása és Nyomtatható Keret
A "Rajz felosztása több tervlap között" jelölőnégyzet csak akkor aktív és alkalmazható, ha a kiválasztott rajz Séma vagy Index nézetből lett létrehozva.
A "Nyomtatható keret hozzáadása" négyzet bejelölésével a rajz köré nyomtatható keret kerül.
