ArchiCAD kiegészítők és födémek: mélyreható tudnivalók

Az ArchiCAD egy rendkívül hatékony építészeti tervezőszoftver, amely folyamatosan fejlődik, és újabb és újabb funkciókkal bővül. A szoftver alapfunkcióin túl számos kiegészítő (plug-in, add-on) áll a felhasználók rendelkezésére, amelyek még professzionálisabbá és hatékonyabbá tehetik a munkát. Ebben a cikkben részletesen foglalkozunk az ArchiCAD födém funkcióival, valamint bemutatunk néhány hasznos kiegészítőt, amelyek megkönnyíthetik a mindennapi tervezési folyamatokat.

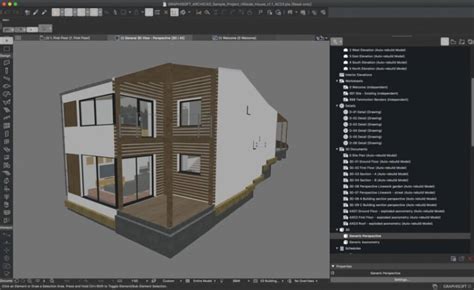

Födémek beállításai és tulajdonságai az ArchiCAD-ben

Az ArchiCAD-ben a födémek beállításai rendkívül sokrétűek, és lehetővé teszik a felhasználók számára, hogy pontosan modellezzék a legkülönfélébb födémstruktúrákat. Az eszköztárban érvényes általános beállítások mellett speciális opciók is rendelkezésre állnak.

Réteges födémek

Ha a födém réteges szerkezetű, a födém vastagsága a Lehetőség > Elemattribútumok > Réteges szerkezetek párbeszédpanelban adható meg. Ez a vastagság egyezik a rétegek vastagságának összegével.

Referenciasík beállítása

A födémek esetében fontos a referenciasík helyes beállítása, amely meghatározza az elem honszinthez viszonyított eltolását. A referenciasíknak több lehetséges beállítása létezik.

• Egyszerű födém esetén két lehetséges referenciasík van: a felső vagy az alsó sík.
• Ha módosítja egy meglévő födém referenciasíkját, az egész födém helyzete ennek megfelelően fog változni.
• A referenciasíkot a Födém beállításoknál az Infótáblán vagy a Geometria és elhelyezés panelen választhatja ki.
• 3D nézetben a födém referenciasíkját egy vastag kék vonal jelzi.

Megjegyzés: Ebben a legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz födémeket.

Élszög beállítása

Alapértelmezés szerint a födém éle merőlegesen (90 fokban) helyezkedik el a felülethez képest. Ha egyedi élszöget kíván használni, kattintson a megfelelő ikonra, és a jobb oldali mezőben adja meg a szöget fokban. Megjegyzés: Beállíthat eltérő egyedi élszöget bármely különálló él(ek)hez. Ha ezt teszi, akkor egy sárga színű „egyedi” ikon jelenik meg a Födém beállítások panelen az éltípus beállítására szolgáló vezérlő mellett.

Az ArchiCAD Goodies kiegészítők

A "Goodies" egy ingyenes kiegészítő csomag az ArchiCAD-hez, amely 10 praktikus eszközt tartalmaz, és jelentősen megkönnyítheti a tervezési folyamatokat. Fontos tudni, hogy ez a csomag nem szerves része az ArchiCAD-nek, így a gyártó nem vállal rá szavatosságot.

A Goodies kiegészítők funkciói:

1. 3D Studio konverter: 3ds kiterjesztésű fájlokat alakít át GDL objektumokká, amelyeket könnyedén elhelyezhet az ArchiCAD-ben. A telepítés után a Fájl \ Fájl extrák \ 3D Studio menüben található.
2. Födém és fal kiegészítők: Lehetővé teszi 3D-s héjalás készítését tetőkre (cserepes vagy korcolt lemezfedés). Két extra elem kerül a födémekhez: beton sávalap (tárgy) és egy réteges födémet készítő menü, amellyel összetett födémek hozhatók létre. A fal kiegészítő segítségével díszítéseket lehet a falakra tenni, ferde falakat vagy támfalakat létrehozni. További extra a Falkeret / Falváz szerkezet.
3. Duplikátum kereső: Segítségével könnyedén kiszűrheti a véletlenül duplán lehelyezett, egymáson lévő, egyforma elemeket. Ezt a folyamatot be lehet illeszteni a minőségellenőrzési folyamatokba. A Duplikátum kereső a Szerkesztés \ Ellenőrizd a duplikátumokat menüpontban található.
4. Építés szimuláció bővítmény: Hasznos és szemléletes módon mutathatja be a kivitelezést egy szimuláción keresztül. A tevékenységlista Archicad-ben létrehozható vagy importálható Microsoft Project-ből. Minden tevékenységhez hozzá kell kapcsolni a megfelelő ArchiCAD-es elemet, majd dátumok alapján ellenőrizhető, hogyan áll a kivitelezés.
5. Felületi elemek: Kiegészítő elemeket helyezhet el falakra, födémekre (padló, mennyezet), belső burkolati elemeket hozhat létre. A formák és anyagok parametrizálhatók, és felismeri a nyílásokat, valamint leköveti a változtatásokat. Alapesetben a Tervezés \ Tervezés extrák menüben található.
6. Fóliák összemetsződési csoportja: Beállítható, hogy melyik fóliák elemei metsződjenek össze egymással, melyek másokkal és melyek egyáltalán ne. Ezzel gépidőt lehet megspórolni minden nézet megnyitáskor, így gyorsul a munkafolyamat. A kiegészítő az összemetsződési csoport értékeket automatikusan feltöltheti 1 vagy 2 értékkel a tiszta metsződések érdekében.
7. Tetők készítése felülethálóból: Terepmodellt (felületháló eszköz) bont szét háromszögelős módszerrel előre definiált réteges szerkezetre. Így a legkülönfélébb (külső) területekre is gyorsan készíthető réteges szerkezet. A funkció a Tervezés \ Tervezési extrák \ Tetők készítése felülethálóból menüben található.
8. Poligon optimalizáló: Segítségével kiszűrhetők és megtalálhatók a magas poligonszámú elemek, amelyek lelassítják az ArchiCAD / számítógép működését. Ez is a munkafolyamatok gyorsítására ad lehetőséget, főleg, ha szűkös a gépi erőforrás. A munkafolyamatok gyorsítására ad további lehetőséget, főleg, ha szűkös a gépi erőforrás. Mivel csoportosítja is az azonos elemeket, így „tömegesen” tudod őket módosítani, egyszerűsíteni a 3D részletezettségi szintjüket. Az eszközt a Paletták között találod.
9. Profiler: Megadott útvonal mentén tud egy profilt kihúzni / megforgatni. Használata egyszerű: megrajzolod a 2D profilt, csoportosítod, majd kihúzod / megforgatod és végül GDL-t mentesz belőle. A kész GDL tárgyat már csak le kell helyezni.
10. RAL színrendszer: A nemzetközi RAL színrendszer klasszikus és új rendszerének első 50 színét lehet kipróbálni. További RAL színek beolvasásához a Lehetőség \ RAL színek importálása menüpontra kell kattintani.

Elemattribútumok és információk az ArchiCAD-ben

Az ArchiCAD számos információt biztosít az elemekről, amelyek elengedhetetlenek a pontos tervezéshez és dokumentációhoz. Ezek az információk az elembeállításokban, az infótáblán, valamint speciális listázó funkciókban érhetők el.

Általános elemattribútumok

• Magasság az 1./2.: Az elem magassága a terv 1. és/vagy 2. Ablakok/ajtók esetében van jelentősége. A Terv 0,00 szintje mindig nulla az elem tényleges magasságának meghatározásához.
• Elem nettó térfogata: Tető-Héj-Födém-Felületháló: az esetleges nyílások területével csökkentve. Ajtó-ablak: Az ajtó/ablak által kivágott nyílás térfogata.
• Elem kerülete: Az elemen lévő összes áttörés teljes kerülete. A fal kerülete változhat az Alaprajz vetítési beállításaitól függően.
• FF panel: Annak a helyiségnek a száma (ha van), amelyből a panel kifelé néz. Annak a helyiségnek a neve (ha van), amely a panel külső felületével határos. Annak a helyiségnek (ha van), amelyből a panel kifelé néz.
• Helyiség: A helyiségtest magassága, a helyiség kiindulási szintjétől mérve.
• Elem eltolása a honszinttől.

IFC osztályozás és tulajdonságok

Az IFC Hozzárendelést az IFC tervkezelőben lehet elvégezni. Az ArchiCAD elemek IFC szerinti osztályozása az Elembeállításoknál (az Osztályozás és tulajdonságok panelen) található. Az IFC típusú megfeleltetés az aktuális előnézeti fordító „Típusmegfeleltetés exportáláshoz” beállításától függ.

Érintett helyiség meghatározása

Az érintett helyiség meghatározásai elemenként eltérőek. Egy elemhez csak egy érintett helyiség tartozhat.

• Ajtó/ablak: a fogadó fal érintett helyisége.
• Tárgy, Fény, Alakzat, Lépcső, Korlát: az a helyiség, amelynek honszintje megegyezik az elem honszintjével.
• Gerenda: az a helyiség, amelyet a gerenda referenciavonala metsz 2D-ben. A gerendának ennek az érintett helyiségnek a honszintjén kell látszódnia.
• Oszlop: az oszlop bármelyik sarka által metszett helyiségpoligon.

Az elem érintett helyiségének száma 2D-ben (ha van ilyen).

Felület és kitöltés beállítások

Az elem alapértelmezett élfelületének megjelenítése az Építőanyag lehetőség beállításai szerint történik. Az összes felület listázásához (beleértve az egyedi felületeket és a réteges elemek felületeit) használja a Felülettípus listát.

Az ArchiCAD Goodies kiegészítők és a fejlett födém beállítások jelentősen növelhetik a tervezés hatékonyságát és pontosságát. A szoftver folyamatos fejlődése és a kiegészítők széles választéka biztosítja, hogy az építészek és tervezők mindig a legmodernebb eszközökkel dolgozhassanak.
