Az ArchiCAD 21-es verziója jelentős újításokat hozott az építészeti tervezés terén, különös tekintettel a lépcsők tervezésére. Temesvári Péter, a Graphisoft képviselője kiemelte, hogy a lépcső egy rendkívül komplex építészeti elem, amelynek megtervezése teljes mértékben az építész feladata, és gyakran egyedi megoldásokat igényel.
A lépcső tervezése kiemelt szerepet játszik az építészeti koncepcióban, és nem adható át más szakágaknak a részletek kidolgozása. Ezzel szemben például egy homlokzati függönyfal tervezésénél a gyártó is bekapcsolódhat a folyamatba. Az ArchiCAD korábbi verzióiban a lépcsők tervezése sok paraméter megadását igényelte, ám ezek a megoldások nem mindig követték az építészeti tervezési folyamatot, és nem voltak kellően intuitívak.
Az ArchiCAD egyik erős filozófiája az intuitív termékfejlesztés, amely követi a tervezői gondolkodást. Az új lépcsőtervező eszköz éppen ezt a célt szolgálja, jelentős hatékonyságnövelést kínálva az építészeknek. Az igény a lépcsők megújítására régóta fennállt a tervezők részéről, mivel rengeteg időt töltenek ezen elemek megtervezésével.

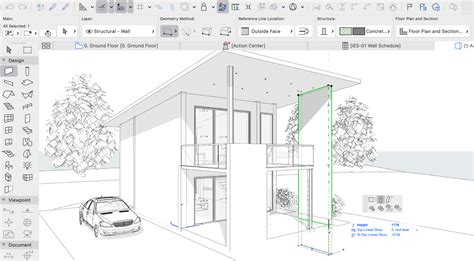

Az Új Lépcsőtervező Eszköz Funkciói és Előnyei
A programban található algoritmus folyamatosan vizsgálja az adott lépcső elkészítési lehetőségeit. Lépcsők esetében kiemelten fontos a szabványkövetés, amely biztosítja a biztonságos és szabályos közlekedést. Az új eszköz képes támogatni a világ legtöbb lépcsőszerkesztési szabványát, lehetővé téve a felhasználók számára, hogy kiválasszák a számukra legmegfelelőbbet.
A szabványok szerinti szabályok, mint például a hazai gyakorlatban ismert "két fellépés plusz egy belépés", automatikusan teljesülnek a program által. Ez komoly manuális munkát takarít meg. Az ArchiCAD-ben a lépcsőtervezés során csupán a kiindulási és érkezési pontot kell megadni, a program pedig a szabványoknak megfelelően kiszámolja a lépcsőt. Nagyobb szintkülönbség esetén egy kattintással pihenő is szerkeszthető bele.
Mindez asszociatív módon történik, így bármilyen változás esetén a program automatikusan újratervezi a lépcsőt. Ez a képesség különösen hasznos, ha például burkolatcsere történik, és az egész lépcsőkiosztást újra kell számolni.
Intelligens Megoldások és Szabványkövetés
Előfordulnak olyan tervezési helyzetek, amikor automatikusan nem lehet minden szabálynak megfelelő lépcsőt előállítani. Az ArchiCAD újításainak köszönhetően, mesterséges intelligencia segítségével, ilyenkor a program automatikusan felajánlja azokat a lépcsőváltozatokat, amelyek csak egy-egy szabály megváltoztatását igénylik.
A program támogatja a ma már nem szabványos, de létező megoldásokat is, amelyek különösen az átépítések és felújítások során merülnek fel. Az átalakítási munkák támogatása kulcsfontosságú, tekintve, hogy Németországban az új építések és a felújítások aránya nagyjából fele-fele az építőipar volumenében.

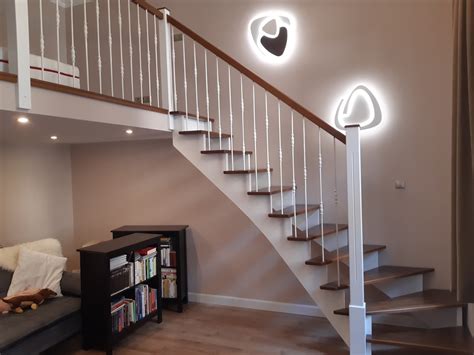

Az elkészült lépcsőről a programon belül komplett dokumentáció készíthető, amely minden változtatást automatikusan frissít. Hasonló logikával tervezhető meg a korlát is, amely létfontosságú eleme a lépcsőnek, és szerkezetében legalább annyira összetett lehet, mint maga a lépcső.
Egyedi Megoldások és Dizájn Elemiősszetevők
Az új lépcső nem csupán egy egyszerű parametrikus elem, hanem egy igazi tervezőeszköz, amely lehetővé teszi a dizájn elemiősszetevők létrehozását is. Az eszközhasználat nagyban befolyásolja a végeredményt, hiszen egy hatékony eszközzel több változat is előállítható kevesebb energiával, növelve a munka értékét az ügyfelek számára.
A lépcsőhöz különféle kiegészítők is tartoznak, amelyekkel részleteket, például csúszásgátlót adhatunk a fokokhoz, majd elkészíthetjük a kiviteli tervet. Az ArchiCAD kezeli a kereskedelemben használható szabványos profilokat is, például egy acél menekülőlépcső esetén.
Az egyedi összetevők, mint például egyedi ajtólapok, létrehozhatók és könyvtári elemként menthetők el. Az ArchiCAD ezeket az elemeket automatikusan átméretezi szükség esetén. Fontos megjegyezni, hogy az automatikus átméretezés nem használható lépcső vagy korlát alárendelt elemeként mentett egyedi összetevők esetén.
Adatkezelés és Információs Modellezés (BIM)
Az építészek gyakran kevésbé lelkesednek a száraz adatkezelésért, pedig a világ egyre inkább a digitális adatszolgáltatás felé halad. Az ArchiCAD támogatja a parametrikus épületmodellek leadását, ahol minden elem képes elmondani az összes tulajdonságát. Ehhez központilag meghatározott formában kell kiegészítő információkat csatolni, amit az ArchiCAD osztályozási rendszernek hív.
Ez az osztályozási rendszer hasznos például a költségvetés készítésénél, és elősegíti a különböző felek közötti adatcserét. Az ArchiCAD lehetővé teszi különböző osztályok létrehozását és azok tartalmának meghatározását.

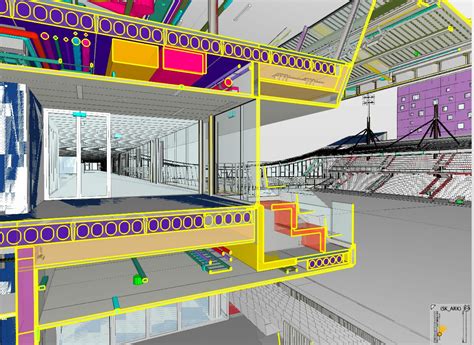

A társtervezőkkel való együttműködés során kiemelten fontos, hogy a különböző szakági modellek ne ütközzenek egymással. Az ArchiCAD új verziójában nagy figyelmet fordítottak erre, lehetővé téve a kategorizált adatok, például a gépészeti és építészeti modellek ütközésének egy kattintással történő ellenőrzését.
A tervezési folyamat előrehaladtával a modellben tárolt információk relevanciája nő, míg a modell kinézetének relevanciája csökken. A koncepcionális tervezés szakaszában a látvány a legfontosabb, később pedig a metaadatoké. Az adatok osztályozása és csak a partnernek releváns információk kiküldése növeli a hatékonyságot.
A rendszer kérdéseket tesz fel (pl. tűzállósági határérték), és az építész dönti el, hogyan tölti ki azokat. Bár az adatbevitel időigényes, a tervezési folyamat későbbi szakaszaiban ezek a többletinformációk hatékonyságnövekedést eredményeznek, növelve a felhasználó versenyképességét. Külső kényszerek, mint például az angliai és európai uniós szabványok, is ebbe az irányba terelik a munkamódszereket.
OPEN BIM Filozófia és Adatcsere
A Graphisoft az OPEN BIM filozófiát is kiemeli, amely a tervezők és kivitelezők számára egyaránt fontos. Ez a filozófia lehetővé teszi a különböző tervezőeszközök közötti adat- és modellcserét egy nyitott rendszerű adatcsere szabvány segítségével.
A modell alapú adatcserénél fontos az adatok szűrése és helyessége. A különböző szakági tervezők által létrehozott épületmodelleket a többiek által adott adatok kontextusában ellenőrzik. Szerzői jogi vagy felelősségi okokból nem megengedett más tervező modelljének adatainak módosítása, de fontos a belelátás egymás munkájába.
A koordináció komplexitása a projekt méretével együtt nő, így nagyobb projekteknél különösen fontos a külső tartalmak könnyű beillesztése és frissítése. Az ArchiCAD új verziójába számos további kisebb-nagyobb hatékonyságnövelő elemet építettek be, amelyek arányban vannak a fejlesztési tervvel.
