A méretezés beállításai nem vonatkoznak a számított értékekre, mint például a fal hosszára az Interaktív konszignációnál, a Listázásnál és a Területek listázása kiegészítőnél. Ezekre a számításokra a Terv beállításai párbeszédpanel Számítási egységek oldala vonatkozik.

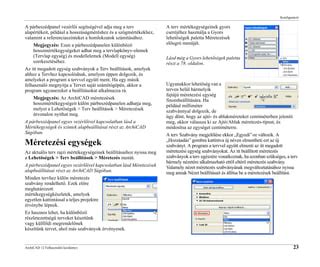

Méretezési beállítások testreszabása
Ha a párbeszédablakban testre szabta a méretezési beállításokat, a Szabványos elnevezés „Egyéni” elnevezésre változik. A vezérlők beállítása közben a Példa mezőnél megtekinthető az előnézet, azaz látható, hogyan jelenik majd meg a Méretezés típusa a tervben.
Példánkban a tizedesjegyek száma kettő, de mivel az Extra pontosság beállított értéke 25, a következő tizedesjegy is megjelenik felső indexben, 25 pontosságú kerekítéssel.
Méretezés típusok és elhelyezési módok
A kézi eljárásnál a méret elhelyezése előtt kattintson az egyes rétegek végpontjaira. Ezek az opciók akkor érhetők el, ha a méresezés típusa „lineáris” (és nem kumulatív, alapvonal vagy magasság).
Klasszikus eljárás
Az ARCHICAD korábbi verzióiban használt algoritmus. A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. Ha nincs elegendő hely, az olvashatóság érdekében a méretszövegek oldalra tolódnak. Ha nincs elegendő hely az oldalirányú eltoláshoz, a szövegek függőlegesen felfelé tolódnak, soronként.

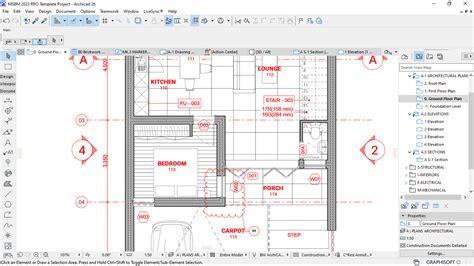

Flexibilis eljárás (alapértelmezett beállítás)
Ez az eljárás kifinomultabb a klasszikus opciónál: automatikus igazítás történik akkor is, ha a méretszöveget manuálisan helyezik át, illetve ha az több sorból áll. A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. Ha túl szűk a hely, a méretszövegek oldalra tolódnak. Minden méretszöveg a mért szakasznak pontosan a közepén helyezkedik el. Lehetőség van a jelekkel való átfedés engedélyezésére, így a szövegek és a méretezési jelölők átfedhetik egymást.
Méretezési jelölők és segédvonalak
Válassza ki a jel típusát az előugró ablakban. Az utolsó nyílvég típus az értéket dupla méretezési vonal közé teszi. Kattintson az egyik ikonra a méretsegédvonal formátumának kiválasztásához.
Ezeknél az opcióknál adhatók meg a méretsegédvonal beállításai, attól függően, hogy milyen méretsegédvonal-típust választott a fenti „Típus” panelen. Kattintson a Mutató gombra (nem az Alapértelmezett beállításoknál, hanem a kiválasztott Méretnél található). Adja meg a Mutató kezdőszöge értéket a 0-90 tartományban (az alapértelmezett érték 90 fok). A szög a méretvonaltól van mérve. Megjegyzés: A Szög zárolása vezérlő korlátozza az elvégezhető grafikus szerkesztési lépések körét.
Jelölje be ezt a négyzetet a méret szövegének vízszintes megjelenítéséhez. Ezt a négyzetet bejelölve háttérszínt állíthat be a méretezési szövegdoboz számára és aktiválhatja a jobb oldali tollszín kiválasztót: nyissa meg a menüt és válassza ki a megfelelő színt. A kitöltés háttérszínének 0 (Átlátszó) és -1 (Ablak háttér) is megadható. Jelölje be a négyzetet, ha a méretezési szövegmező keretét láthatóvá szeretné tenni.
Speciális méretezési opciók
Nyílásmagasság megjelenítése
Jelölje be ezt a négyzetet, ha szeretné, hogy a méretezési jel a szélesség mellett megjelenítse a nyílás magassági értékét is. Szélességméretezés alapján: Ha a méretezett szélesség tartalmaz túlméretet, a magasságot annak túlméretével mutassa.
Kerekítés és pontosság
Kerekítés: A terület típusú méretek esetén elérhető. Más: A program az értéket a beállított tizedesig kerekíti, de az utolsó számjegy(ek)et 5-ös vagy 25-ös léptékben határozza meg. Pontosság: Elérhető a fok, perc, másodperc és geodéziai egység szögmértékegység esetén.
Méretezés egységek
Megjegyzés: Egy terven belül ugyanahhoz a méretezés típushoz nem használhat különböző mértékegységeket. Nulla láb és inch megjelenítése: Amennyiben a Láb és tört inch lehetőséget választja, ezen a részen három pár választó gombot talál; ha a Tört inch lehetőség mellett dönt, egy pár választó gombot láthat.
Elemkonszignációk és méretezési beállítások
Az elemkonszignációknál: a felhasználó által megadott fő elemparaméterek (pl. A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el.
