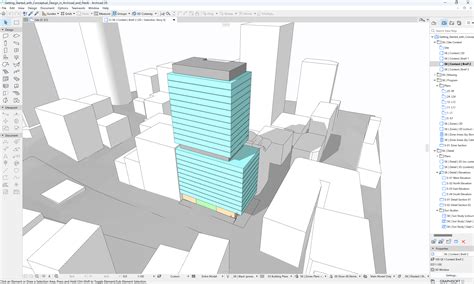

Az Archicadben az összetett profilok lehetővé teszik bonyolult, egyedi keresztmetszeti formák létrehozását, amelyeket aztán épületelemek, például falak vagy korlátok formájában lehet elhelyezni a modellben. Ezek a profilok egy egyszerű keresztmetszeti rajzból indulnak ki, amelyet aztán a síkjára merőlegesen kihúznak, így adva meg az elem harmadik dimenzióját.

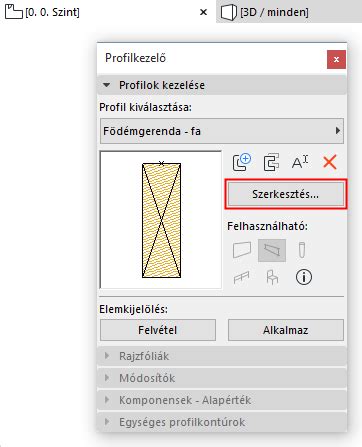

Az Archicad egy előre definiált profilattribútum-készletet tartalmaz, amely a Beállítások > Elemattribútumok > Profilok menüpontban adható meg. Ezek a beépített profilok jó kiindulópontot jelenthetnek, de a valódi erő rejlik a saját egyedi profilok létrehozásában és testreszabásában.
A többi szerkezeti elemhez hasonlóan a profil alapvető szerkezetét az alkalmazott építőanyag határozza meg. Ez azt jelenti, hogy a profil egyes részeihez különböző építőanyagokat rendelhetünk hozzá, amelyek meghatározzák azok megjelenését, viselkedését és tulajdonságait a modellben, beleértve a metszeti megjelenítést és a fizikai tulajdonságokat is.
A következő ábrán például két íves fal látható, amelyre a „Téglafal lábazattal” profil lett alkalmazva. Ez a példa jól szemlélteti, hogyan használható egy összetett profil komplex geometriák, mint például lábazattal ellátott falak, egyszerű létrehozására.
A mentett Összetett profilt a program az elem tulajdonságaként (pl. falként vagy korlátként) kezeli. Ez azt jelenti, hogy miután létrehozta és elmentette a profilját, az ugyanúgy viselkedik, mint bármely más beépített fal- vagy korlátelem az Archicadben. A mentett profilok megjelennek az érintett rajzeszköz Beállítások párbeszédablakában, így könnyen kiválaszthatók és alkalmazhatók.
Az Összetett profilos elem egy keresztmetszeti profilt tartalmaz, amely a profil síkjára merőlegesen domborul ki. A profil szerkesztése során megadhatja az elem magasságát, szélességét és egyéb geometriai tulajdonságait.
A profil „Használható a következőhöz” beállítása az Attribútumkezelőben is elérhető. Ez a beállítás meghatározza, hogy az adott profil milyen típusú épületelemekhez használható (pl. fal, gerenda, korlát stb.).
A Profilszerkesztő ablakban lehetőség van a Kitöltés vagy Pont elemek megjelenítésének vagy elrejtésének vezérlésére. Ezenkívül bármilyen más rajzeszközzel készített elemek megjelenítése vagy elrejtése is szabályozható, ami nagyfokú rugalmasságot biztosít a profilok vizuális megjelenítésében.
A Névleges szélesség/magasság listázható elemparaméter látható az elhelyezett elem Beállítások párbeszédpaneljén. Ezzel szemben a Teljes szélesség/magasság érték tartalmazza az Eltoló módosítókon keresztül történt elemszintű módosításokat is, és így az elem teljes, befoglaló négyzet szerinti méretét jelzi. Ez a különbségtétel fontos a pontos méretezés és a szerkesztés során.
A névleges méretek áthelyezhetők a méretvonalakra kattintva és húzva. Hosszuk módosítható és a profil egy másik részéhez igazítható (beleértve a profil befoglaló négyzetének külsejét) a névleges méretek végeire kattintva. A névleges méretek végződései, mint például az eltoló módosítók, hozzárendelhetők a kitöltési pontokhoz, de ez túlzott rögzítést jelenthet.
A szem ikonra kattintva a profilszerkesztő ablak nyílás referenciavonalai jeleníthetők meg vagy rejthetők el. Szükség esetén ez a vonal is ugyanúgy módosítható, vagy a vonalakat törni lehet, hogy a nyílászárók a megfelelő helyre kerüljenek majd a profilban.
Az összetett profilok létrehozásakor minden egyes összetevőhöz megadhat egy kategóriát: Mag, Burkolat vagy Egyéb. Ha új felületet kíván választani az előugró ablakban, jelölje be a Felületek felülírása lehetőséget. Ellenkező esetben a kiválasztott összetevő az Építőanyag kitöltés opciójánál megadott felületet használja.

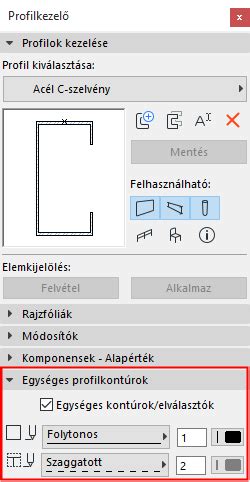

Adja meg a kijelölt Profilkitöltés összetevő vonaltípusát és tollát. Alkalmazzon egységes vonaltípusokat és tollszíneket a metszeti vonalakra és az összes rétegelválasztó vonalra egy beállítással, ami egységes megjelenést biztosít a rajzokon.
A Réteg/Összetevő térfogata és területe elérhető GDL kérésként listázásra és „jellemző” tárgyakban történő használatra. A Réteg/Összetevő térfogata és területe azonban nem jeleníthető meg paraméterként az elhelyezhető elemeknél, ami azt jelenti, hogy ezek az értékek nem közvetlenül az elem tulajdonságaiban láthatók, de GDL szkriptekben felhasználhatók.
Az alábbi példában lábazattal rendelkező téglafalat szerkesztünk. A burkolat jelölőnégyzete be van jelölve, így a program figyelembe veszi annak területét a konszignációhoz. A lábazat területére azonban nincs szükség, így annak jelölőnégyzete üres. Az alapvonal segítségével az összetevő területe a vonal által jelölt sík felületre vetítve számítható ki. Ebben a példában az Általános oszlop vízszintes felületének területére vagyunk kíváncsiak.
A Profilszerkesztő ablakban a mentett profil csak fogópontokat és a Kitöltés eszközzel rajzolt kitöltéseket tartalmazhat. A Profilszerkesztő ablakban megrajzolt többi 2D-s elem (vonalak, méretezések, stb.) csak lokális rajzi segédeszközök, amelyeknek nincs hatásuk az összetett profil megjelenésére. Ezek a rajzi segédeszközök a Profilkezelő Vázlat fóliájára kerülnek.
A profil keresztmetszete több kitöltésformát (összetevőt) is tartalmazhat; a program ezeket egyetlen profilként fogja kezelni. Egymást fedő kitöltések használhatók, kivágásuk az építőanyag prioritása szerint történik az elhelyezett elem szintjén. A profil origó egy fontos hivatkozási pont, amely meghatározza az elem elhelyezését és viselkedését a modellben.
Alapozás szerkesztése - ArchiCAD
Az alábbi táblázat összefoglalja a legfontosabb elemeket és beállításokat az összetett profilok kezelésében:
| Elem/Beállítás | Leírás |
|---|---|
| Profilok menüpont | Beállítások > Elemattribútumok > Profilok - itt kezelhetők az Archicad profiljai. |
| Építőanyag | Meghatározza a profil alapvető szerkezetét és megjelenését. |
| Használható a következőhöz | Meghatározza, hogy az adott profil milyen épületelemekhez használható. |
| Névleges szélesség/magasság | Az elem alapértelmezett méretei, amelyek az elem tulajdonságaiban láthatók. |
| Teljes szélesség/magasság | Az elem teljes befoglaló mérete, figyelembe véve az elemszintű módosításokat. |
| Nyílás referenciavonalak | Segítségével pozicionálhatók a nyílászárók a profilban. |
| Összetevő kategóriák (Mag, Burkolat, Egyéb) | Meghatározzák az összetevő szerepét és viselkedését. |
| Felületek felülírása | Lehetővé teszi egyedi felületek hozzárendelését az összetevőkhöz. |
| Profilkitöltés vonaltípus/toll | Szabályozza a metszeti vonalak és rétegelválasztó vonalak megjelenését. |
| Réteg/Összetevő térfogata és területe | GPL kérésként használható, de nem jelenik meg közvetlen elemparaméterként. |
| Profil origó | Fontos hivatkozási pont az elem elhelyezéséhez és viselkedéséhez. |
Az összetett profilok használata jelentősen növeli az Archicadben történő modellezés hatékonyságát és pontosságát, lehetővé téve bonyolult építészeti elemek precíz és ismételhető létrehozását.
